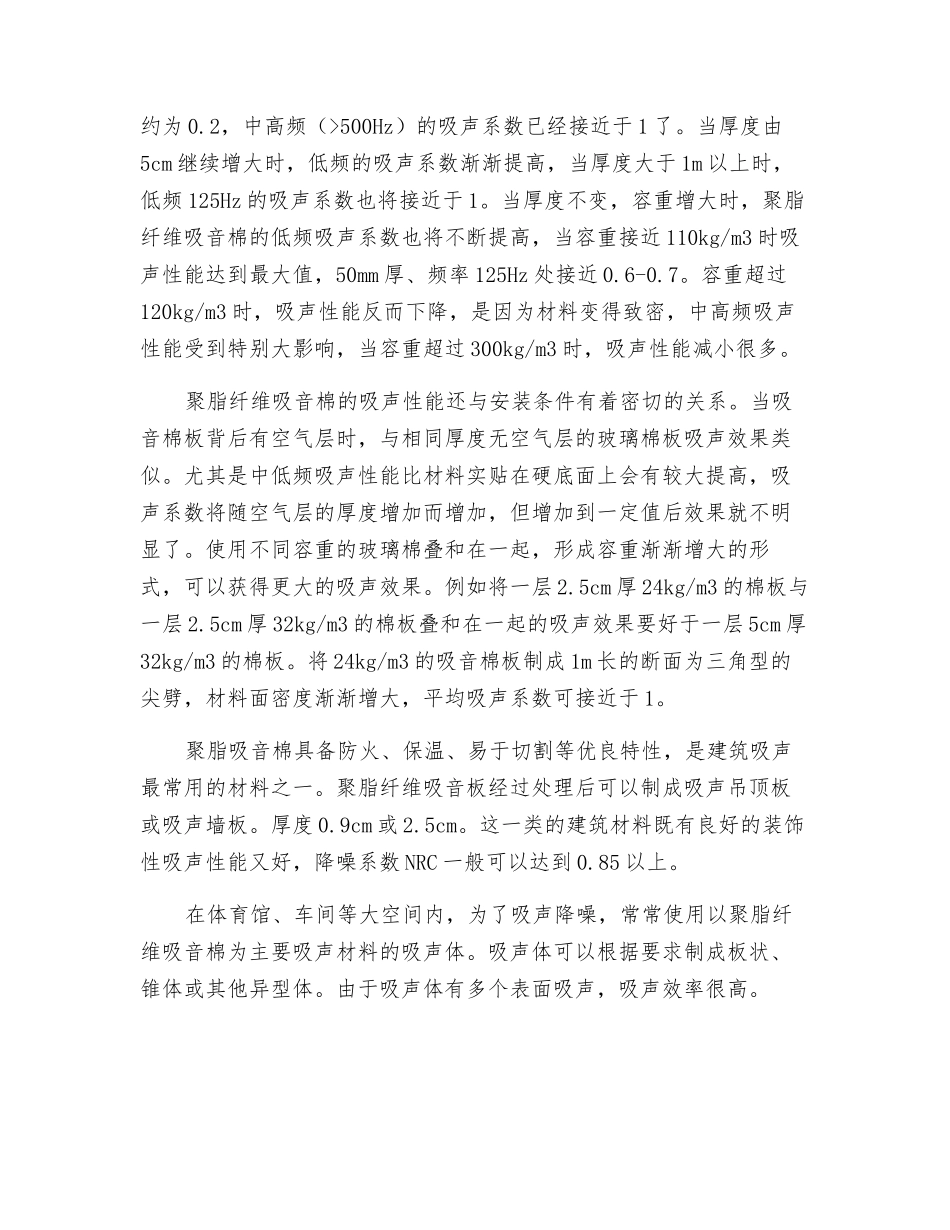

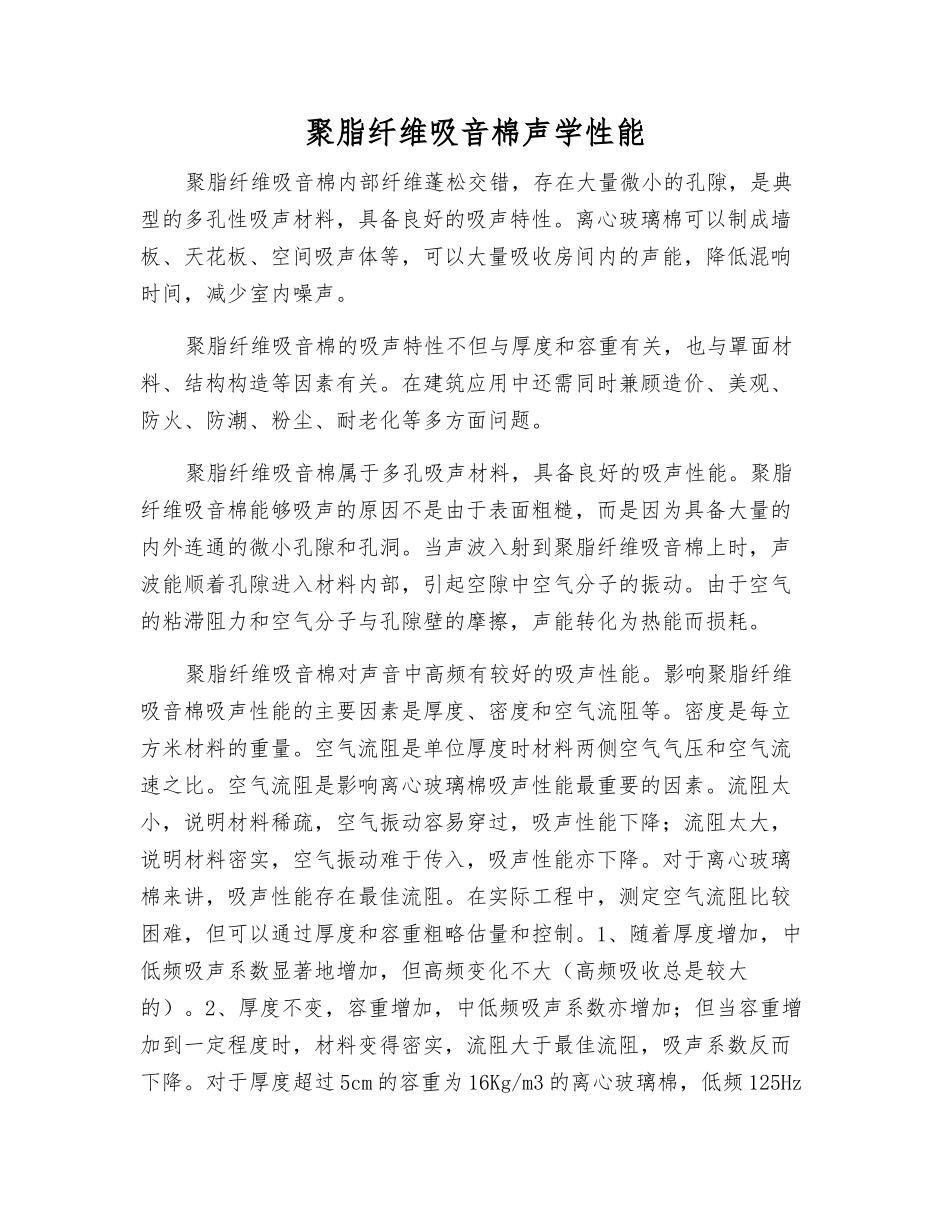

聚脂纤维吸音棉声学性能聚脂纤维吸音棉内部纤维蓬松交错，存在大量微小的孔隙，是典型的多孔性吸声材料，具备良好的吸声特性。离心玻璃棉可以制成墙板、天花板、空间吸声体等，可以大量吸收房间内的声能，降低混响时间，减少室内噪声。聚脂纤维吸音棉的吸声特性不但与厚度和容重有关，也与罩面材料、结构构造等因素有关。在建筑应用中还需同时兼顾造价、美观、防火、防潮、粉尘、耐老化等多方面问题。聚脂纤维吸音棉属于多孔吸声材料，具备良好的吸声性能。聚脂纤维吸音棉能够吸声的原因不是由于表面粗糙，而是因为具备大量的内外连通的微小孔隙和孔洞。当声波入射到聚脂纤维吸音棉上时，声波能顺着孔隙进入材料内部，引起空隙中空气分子的振动。由于空气的粘滞阻力和空气分子与孔隙壁的摩擦，声能转化为热能而损耗。聚脂纤维吸音棉对声音中高频有较好的吸声性能。影响聚脂纤维吸音棉吸声性能的主要因素是厚度、密度和空气流阻等。密度是每立方米材料的重量。空气流阻是单位厚度时材料两侧空气气压和空气流速之比。空气流阻是影响离心玻璃棉吸声性能最重要的因素。流阻太小，说明材料稀疏，空气振动容易穿过，吸声性能下降；流阻太大，说明材料密实，空气振动难于传入，吸声性能亦下降。对于离心玻璃棉来讲，吸声性能存在最佳流阻。在实际工程中，测定空气流阻比较困难，但可以通过厚度和容重粗略估量和控制。1、随着厚度增加，中低频吸声系数显著地增加，但高频变化不大（高频吸收总是较大的）。2、厚度不变，容重增加，中低频吸声系数亦增加；但当容重增加到一定程度时，材料变得密实，流阻大于最佳流阻，吸声系数反而下降。对于厚度超过 5cm 的容重为 16Kg/m3 的离心玻璃棉，低频 125Hz约为 0.2，中高频（>500Hz）的吸声系数已经接近于 1 了。当厚度由5cm 继续增大时，低频的吸声系数渐渐提高，当厚度大于 1m 以上时，低频 125Hz 的吸声系数也将接近于 1。当厚度不变，容重增大时，聚脂纤维吸音棉的低频吸声系数也将不断提高，当容重接近 110kg/m3 时吸声性能达到最大值，50mm 厚、频率 125Hz 处接近 0.6-0.7。容重超过120kg/m3 时，吸声性能反而下降，是因为材料变得致密，中高频吸声性能受到特别大影响，当容重超过 300kg/m3 时，吸声性能减小很多。聚脂纤维吸音棉的吸声性能还与安装条件有着密切的关系。当吸音棉板背后有空气层时，与相同厚度无空气层的玻璃棉板吸声效果类似。尤其是中低频吸声性能比材料实贴在硬底...
