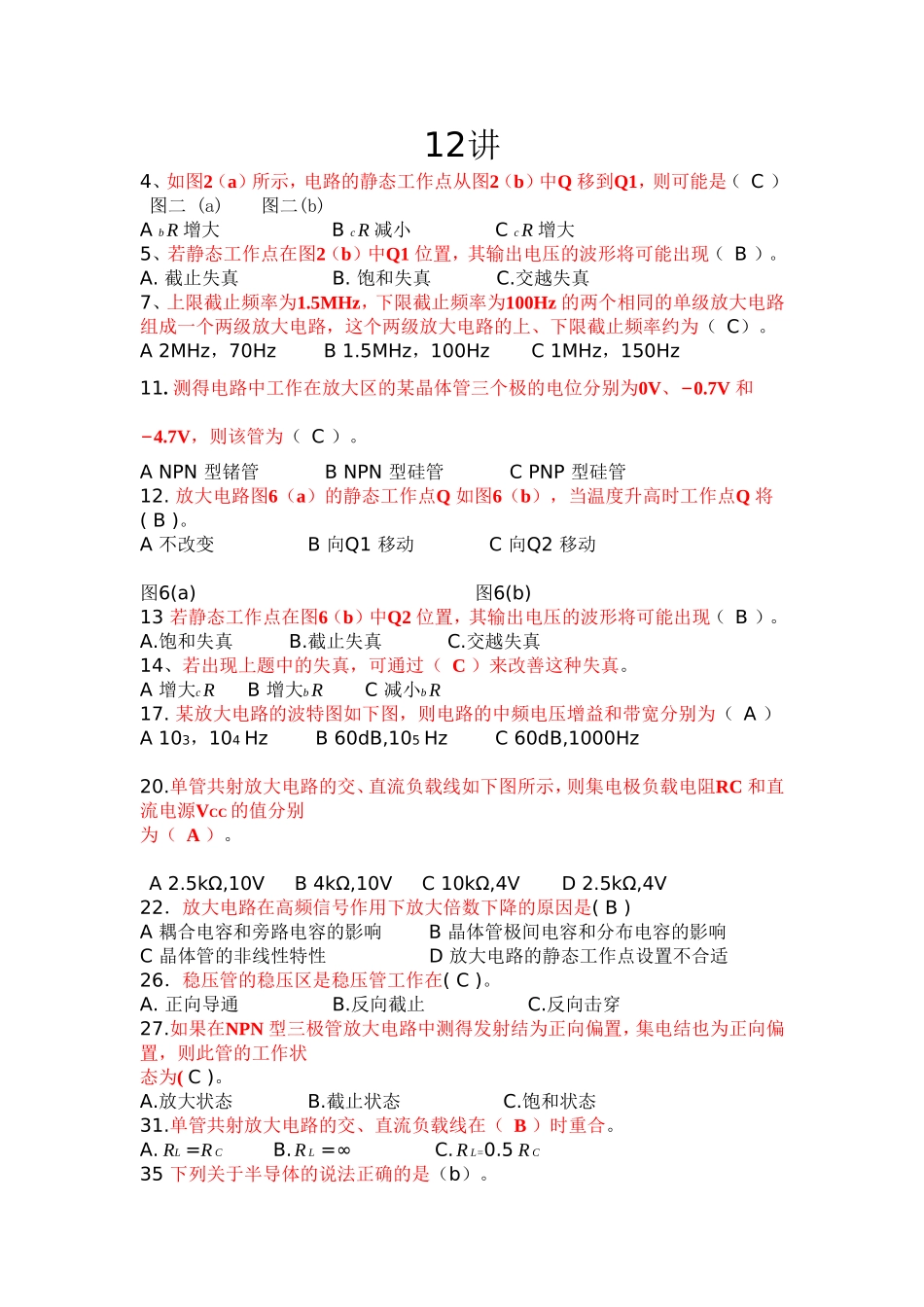

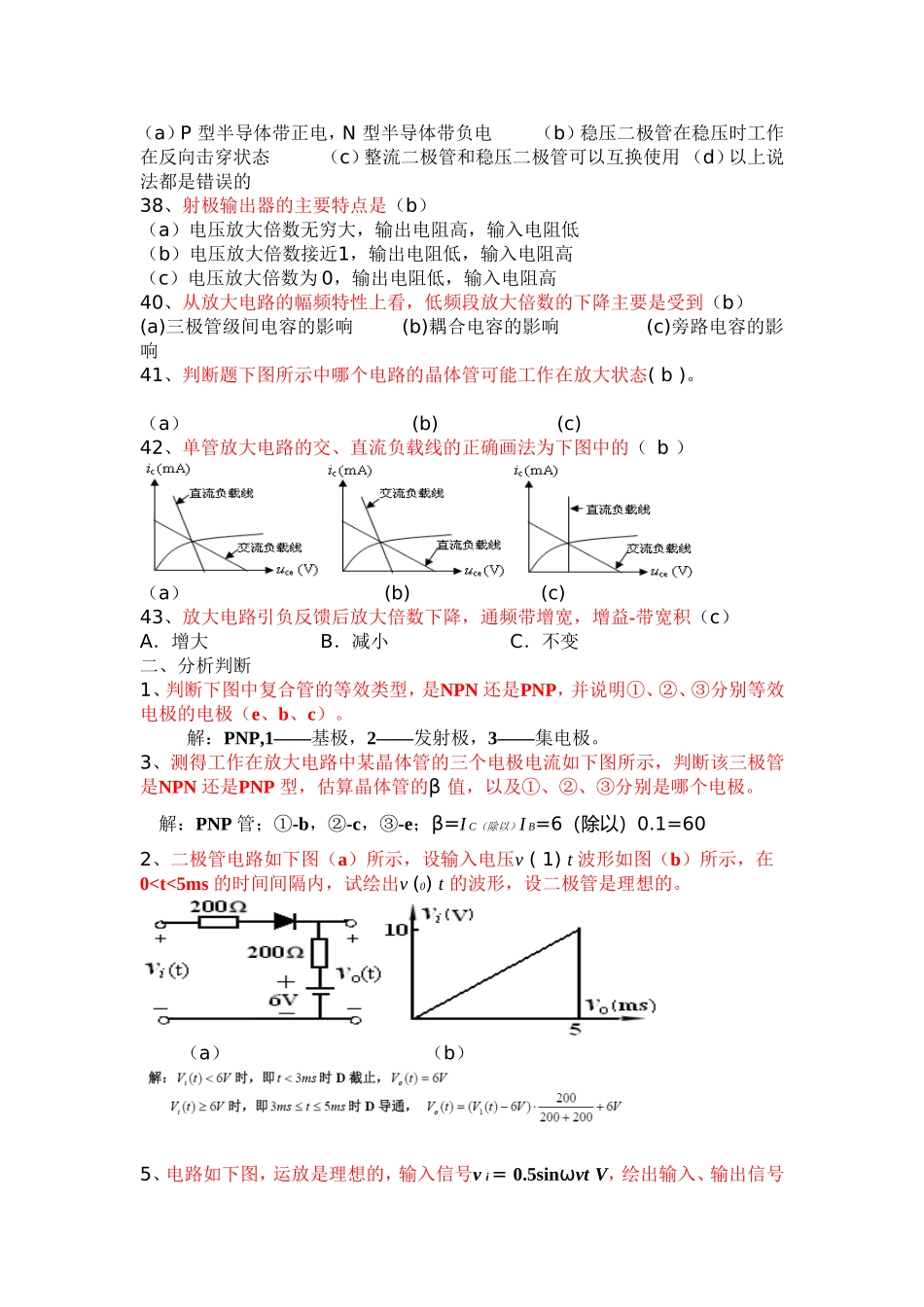

12讲4、如图2（a）所示，电路的静态工作点从图2（b）中Q移到Q1，则可能是（C）图二(a)图二(b)AbR增大BcR减小CcR增大5、若静态工作点在图2（b）中Q1位置，其输出电压的波形将可能出现（B）。A.截止失真B.饱和失真C.交越失真7、上限截止频率为1.5MHz，下限截止频率为100Hz的两个相同的单级放大电路组成一个两级放大电路，这个两级放大电路的上、下限截止频率约为（C）。A2MHz，70HzB1.5MHz，100HzC1MHz，150Hz11.测得电路中工作在放大区的某晶体管三个极的电位分别为0V、−0.7V和−4.7V，则该管为（C）。ANPN型锗管BNPN型硅管CPNP型硅管12.放大电路图6（a）的静态工作点Q如图6（b），当温度升高时工作点Q将(B)。A不改变B向Q1移动C向Q2移动图6(a)图6(b)13若静态工作点在图6（b）中Q2位置，其输出电压的波形将可能出现（B）。A.饱和失真B.截止失真C.交越失真14、若出现上题中的失真，可通过（C）来改善这种失真。A增大cRB增大bRC减小bR17.某放大电路的波特图如下图，则电路的中频电压增益和带宽分别为（A）A103，104HzB60dB,105HzC60dB,1000Hz20.单管共射放大电路的交、直流负载线如下图所示，则集电极负载电阻RC和直流电源VCC的值分别为（A）。A2.5kΩ,10VB4kΩ,10VC10kΩ,4VD2.5kΩ,4V22．放大电路在高频信号作用下放大倍数下降的原因是(B)A耦合电容和旁路电容的影响B晶体管极间电容和分布电容的影响C晶体管的非线性特性D放大电路的静态工作点设置不合适26．稳压管的稳压区是稳压管工作在(C)。A.正向导通B.反向截止C.反向击穿27.如果在NPN型三极管放大电路中测得发射结为正向偏置，集电结也为正向偏置，则此管的工作状态为(C)。A.放大状态B.截止状态C.饱和状态31.单管共射放大电路的交、直流负载线在（B）时重合。A.RL=RCB.RL=∞C.RL=0.5RC35下列关于半导体的说法正确的是（b）。（a）P型半导体带正电，N型半导体带负电（b）稳压二极管在稳压时工作在反向击穿状态（c）整流二极管和稳压二极管可以互换使用（d）以上说法都是错误的38、射极输出器的主要特点是（b）（a）电压放大倍数无穷大，输出电阻高，输入电阻低（b）电压放大倍数接近1，输出电阻低，输入电阻高（c）电压放大倍数为0，输出电阻低，输入电阻高40、从放大电路的幅频特性上看，低频段放大倍数的下降主要是受到（b）(a)三极管级间电容的影响(b)耦合电容的影响(c)旁路电容的影响41、判断题下图所示中哪个电路的晶体管可能工作在放大状态(b)。（a）(b)(c)42、单管放大电路的交、直流负载线的正确画法为下图中的（b）（a）(b)(c)43、放大电路引负反馈后放大倍数下降，通频带增宽，增益-带宽积（c）A．增大B．减小C．不变二、分析判断1、判断下图中复合管的等效类型，是NPN还是PNP，并说明①、②、③分别等效电极的电极（e、b、c）。解：PNP,1——基极，2——发射极，3——集电极。3、测得工作在放大电路中某晶体管的三个电极电流如下图所示，判断该三极管是NPN还是PNP型，估算晶体管的β值，以及①、②、③分别是哪个电极。解：PNP管；①-b，②-c，③-e；β=IC（除以）IB=6（除以）0.1=602、二极管电路如下图（a）所示，设输入电压v(1)t波形如图（b）所示，在0
