电脑主机板的维修技巧分析VIP免费

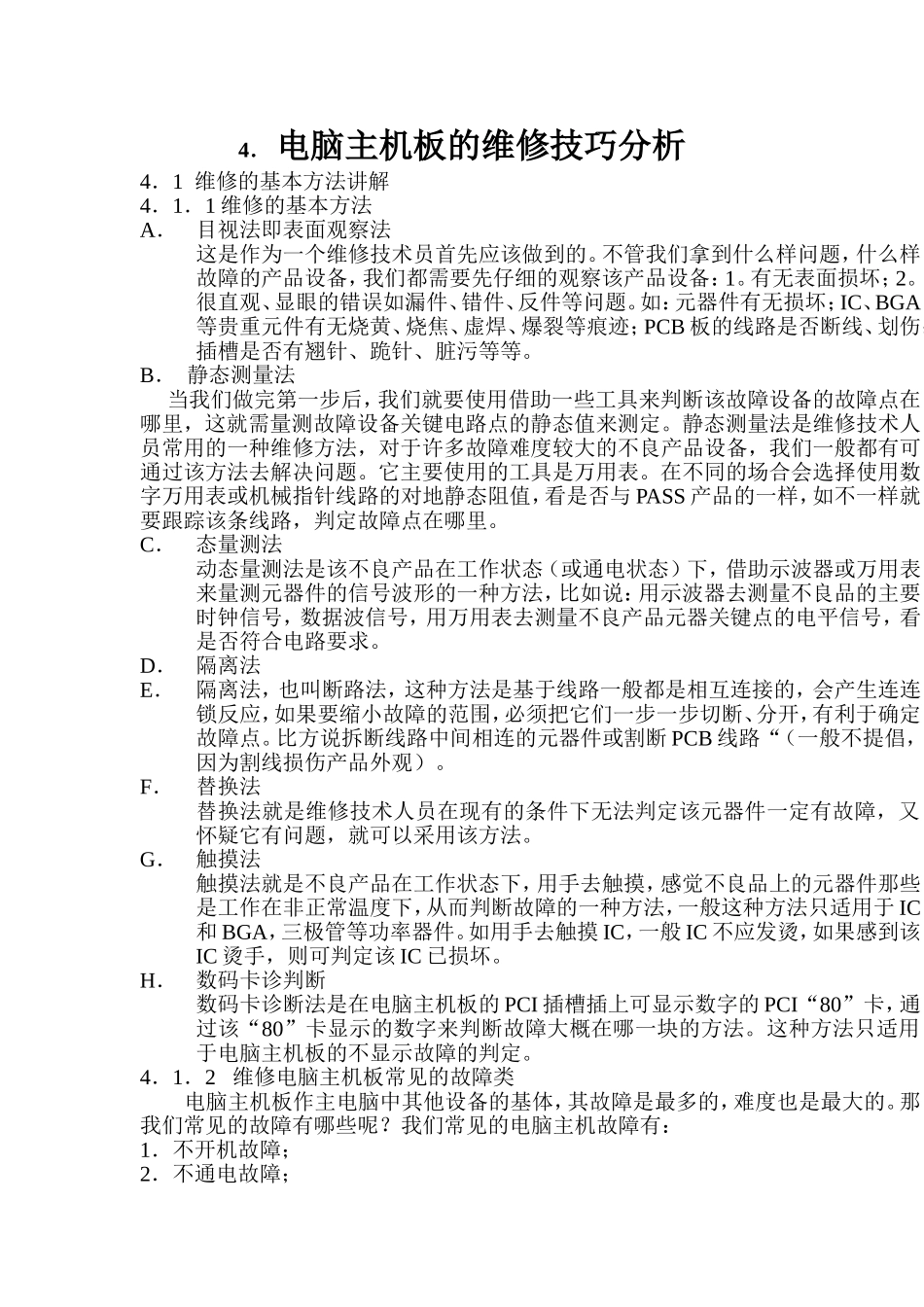

4．电脑主机板的维修技巧分析4．1维修的基本方法讲解4．1．1维修的基本方法A．目视法即表面观察法这是作为一个维修技术员首先应该做到的。不管我们拿到什么样问题，什么样故障的产品设备，我们都需要先仔细的观察该产品设备：1。有无表面损坏；2。很直观、显眼的错误如漏件、错件、反件等问题。如：元器件有无损坏；IC、BGA等贵重元件有无烧黄、烧焦、虚焊、爆裂等痕迹；PCB板的线路是否断线、划伤；插槽是否有翘针、跪针、脏污等等。B．静态测量法当我们做完第一步后，我们就要使用借助一些工具来判断该故障设备的故障点在哪里，这就需量测故障设备关键电路点的静态值来测定。静态测量法是维修技术人员常用的一种维修方法，对于许多故障难度较大的不良产品设备，我们一般都有可通过该方法去解决问题。它主要使用的工具是万用表。在不同的场合会选择使用数字万用表或机械指针线路的对地静态阻值，看是否与PASS产品的一样，如不一样就要跟踪该条线路，判定故障点在哪里。C．态量测法动态量测法是该不良产品在工作状态（或通电状态）下，借助示波器或万用表来量测元器件的信号波形的一种方法，比如说：用示波器去测量不良品的主要时钟信号，数据波信号，用万用表去测量不良产品元器关键点的电平信号，看是否符合电路要求。D．隔离法E．隔离法，也叫断路法，这种方法是基于线路一般都是相互连接的，会产生连连锁反应，如果要缩小故障的范围，必须把它们一步一步切断、分开，有利于确定故障点。比方说拆断线路中间相连的元器件或割断PCB线路“（一般不提倡，因为割线损伤产品外观）。F．替换法替换法就是维修技术人员在现有的条件下无法判定该元器件一定有故障，又怀疑它有问题，就可以采用该方法。G．触摸法触摸法就是不良产品在工作状态下，用手去触摸，感觉不良品上的元器件那些是工作在非正常温度下，从而判断故障的一种方法，一般这种方法只适用于IC和BGA，三极管等功率器件。如用手去触摸IC，一般IC不应发烫，如果感到该IC烫手，则可判定该IC已损坏。H．数码卡诊判断数码卡诊断法是在电脑主机板的PCI插槽插上可显示数字的PCI“80”卡，通过该“80”卡显示的数字来判断故障大概在哪一块的方法。这种方法只适用于电脑主机板的不显示故障的判定。4．1．2维修电脑主机板常见的故障类电脑主机板作主电脑中其他设备的基体，其故障是最多的，难度也是最大的。那我们常见的故障有哪些呢？我们常见的电脑主机故障有：1．不开机故障；2．不通电故障；3．I/0口故障；4．当机故障；5．声卡故障；6．网络故障等等。4．1．3维修应注意的事项维修技术人员在维修的过程中，要想维修又快又好，必须注意一些维修技巧和原则：1．先软后硬因为软件毕竟比硬件更好处理，所以在我们考虑故障的时候，一定要先确定软件无问题后，再孝虑硬件本身的问题。2．先电源后总线所有的设备要正常工作必须供电正常，而且电源一般都比总线路简单，所以先确定电源正常可以走弯路。3．先外围后局部先检测外围电路，再确定核心部分的问题。比如说IC、BGA等贵重的物件，我们在确定之前，一定要得天独厚判断周边的电路、元器件正常，这样才可以尽可能的准确，而且减少不必要的损失。4．像做考试题一样，维修业怎么遵循这一原则。维修不良产品时，维修技术人员应尽可能把简单的故障维修修好，再处理复杂的问题，做到有条有理也许你会发现维修很简单。5．先确诊后处理，尽可能把故障缩小到最小范围维修技术人员在维修过程中忌盲目冲地动，一发现故障模块，就高兴的不得了，我们一定要找到故障点“（而不是故障范围）即故障元器件为止。把故障确定到元器件后再找维修处理的方法。掌握了这些维修技巧和原则，我们可以在维修过程中做到少走弯路，精确快速的找到故障点。4．2不开机故障的维修技巧分析4．2．1不开机故障的定义不开机就是它在打开电源开关后，CPU风扇转动，显示器无画面输出，插数码“80”卡显示“FF”、“OO”、“C1”或“28”等数字，，停留不动，不开机故障是电脑主机板故障中一个涉及范围广，难度大，令维修技术人员头痛的一种故障，维修不开机故障的不良产品要求维修技术人员熟悉该类型产品的各种性能及技数...
