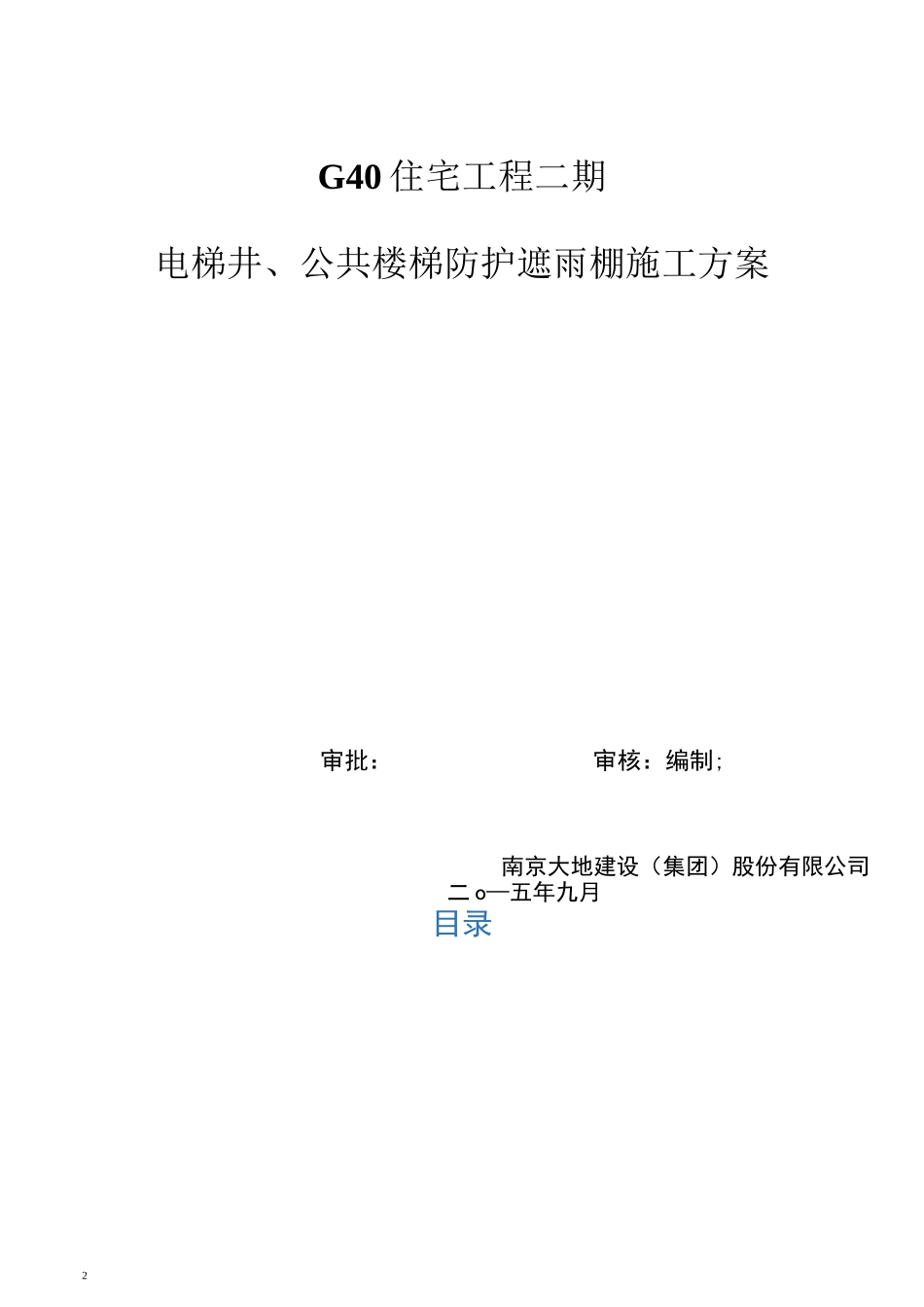

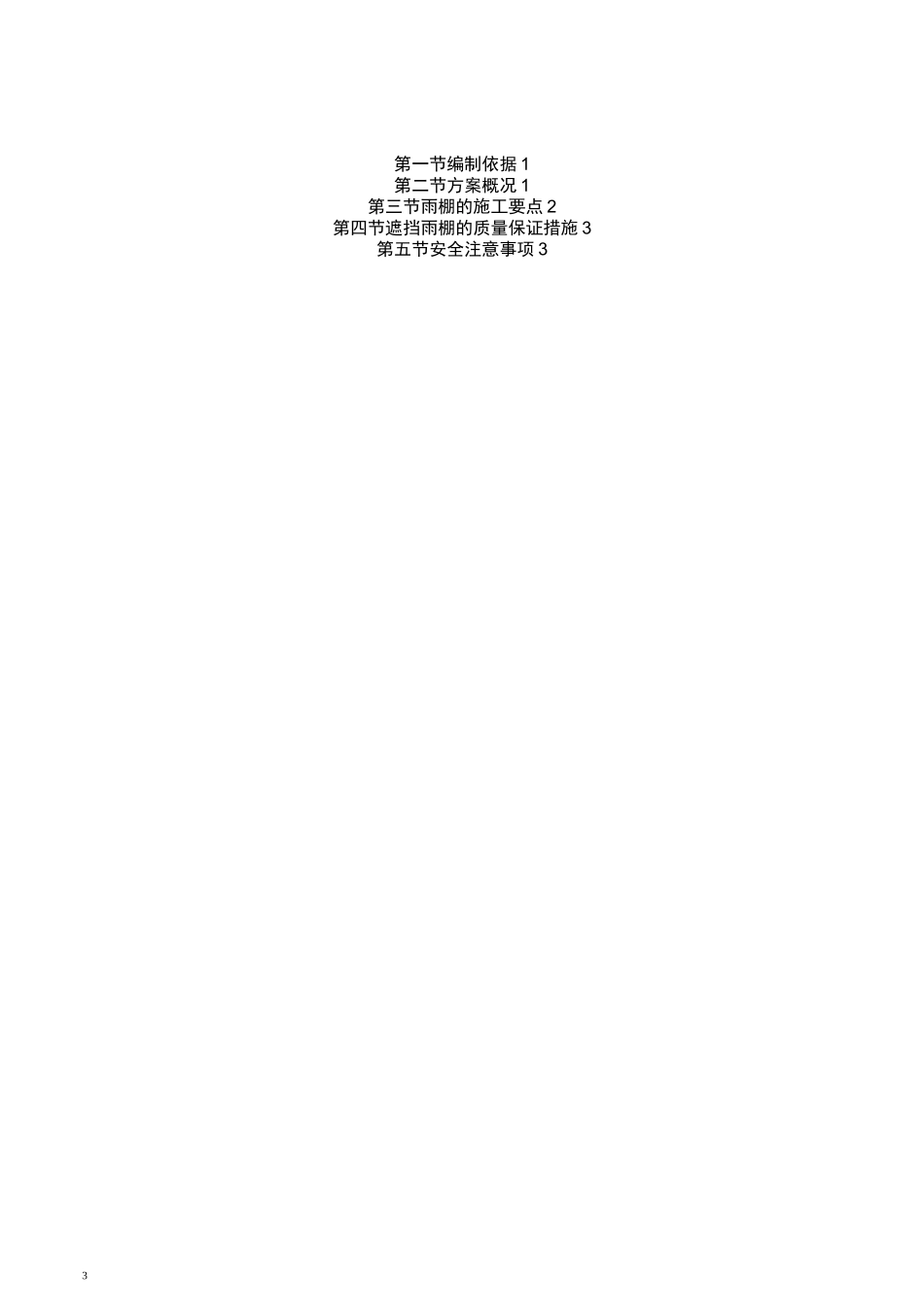

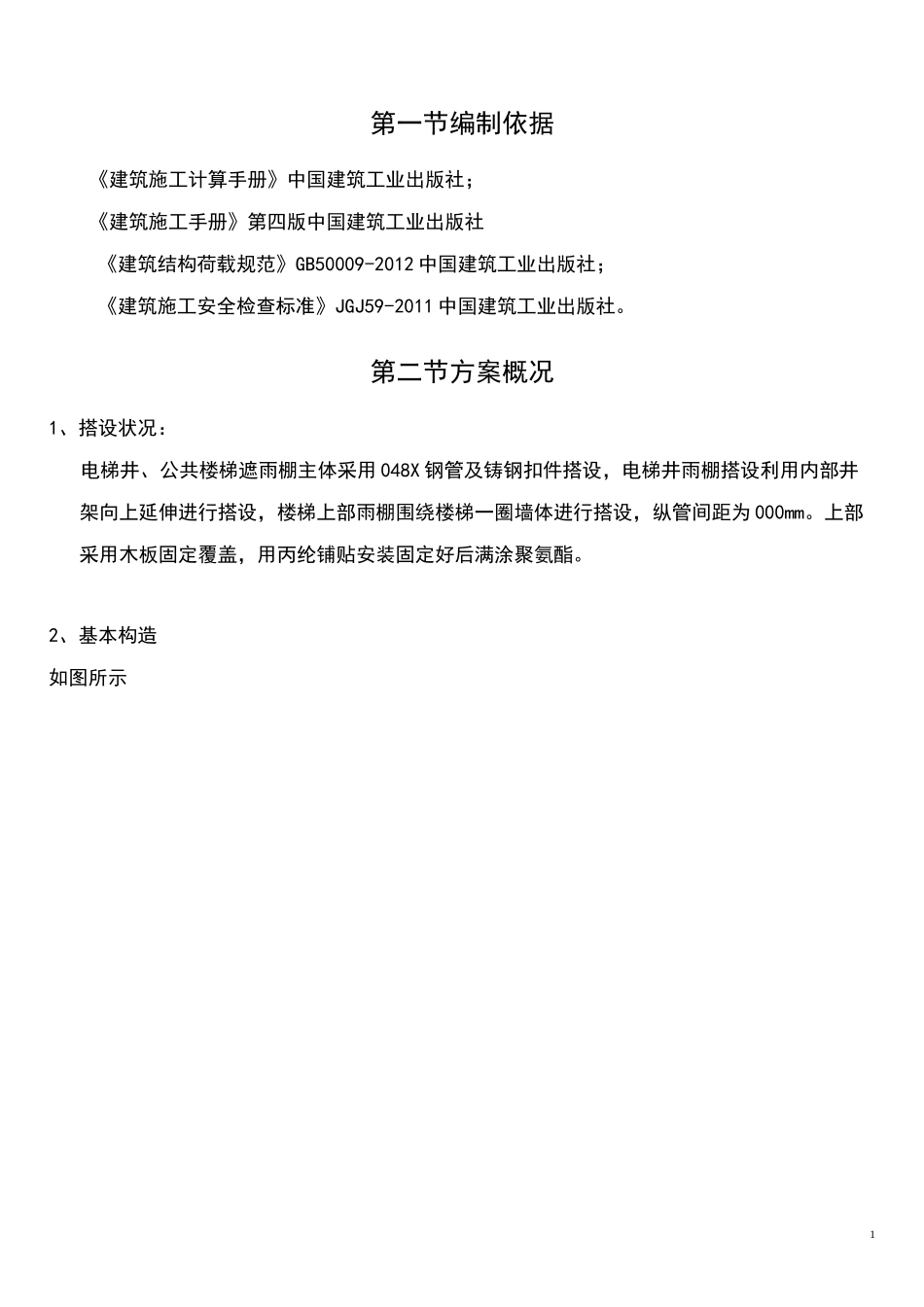

2G40 住宅工程二期电梯井、公共楼梯防护遮雨棚施工方案审批：审核：编制;南京大地建设（集团）股份有限公司二 o—五年九月目录3第一节编制依据 1第二节方案概况 1第三节雨棚的施工要点 2第四节遮挡雨棚的质量保证措施 3第五节安全注意事项 31第一节编制依据《建筑施工计算手册》中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社《建筑结构荷载规范》GB50009-2012 中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-2011 中国建筑工业出版社。第二节方案概况1、搭设状况：电梯井、公共楼梯遮雨棚主体采用 048X 钢管及铸钢扣件搭设，电梯井雨棚搭设利用内部井架向上延伸进行搭设，楼梯上部雨棚围绕楼梯一圈墙体进行搭设，纵管间距为 000mm。上部采用木板固定覆盖，用丙纶铺贴安装固定好后满涂聚氨酯。2、基本构造如图所示2.2£C■ii-_r--公共楼梯顶都遮挡雨棚第三节雨棚的施工要点1、架体搭设：3(1)立杆底部设置底座，立杆下垫木跳板。(2)雨棚设置纵、横向扫地杆。纵向扫地杆固定在距底座上皮不大于 200mm 处的立杆上。横向扫地杆亦固定在紧靠纵向扫地杆下方的立杆上。4、木板铺设固定用钢丝栓紧牢固，板缝应拼接细小；5、丙纶铺贴应完整，收口牢固6、聚氨酯涂刷要均匀摊开。第四节遮挡雨棚的质量保证措施1、确定本工程外钢筋棚搭设人员需要 4〜6 人，均有上岗作业证书。2、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。3、钢筋棚的搭设和拆除，均应有项目技术负责人的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。4、雨棚的构配件质量必须按规定要求精心检验，合格后方准使用；G 钢管的验收：钢管应有材质证书，表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚、端面偏差要符合规定；钢管必需涂刷防锈漆，锈蚀严重的架管不得使用；钢管弯曲、变形偏差超标的不得使用。Q 扣件的验收：扣件质量经检验证明，必须符合《钢管雨棚扣件》(GB15831)的相关规定；旧扣件在入场和使用前要进行质量检查，有裂缝、变形的严禁入场、使用。出现滑丝的螺栓必需全部更换；新旧扣件均应涂刷防锈漆。Q 防水材料进场须经过验收方可使用。第五节安全注意事项1、防护棚搭拆人员必须是经过国家现行标准《特种作业人员安全技术考核管理规则》考核4合格的专业架子工。2、搭设防护棚人员必须带安全帽、安全带...
