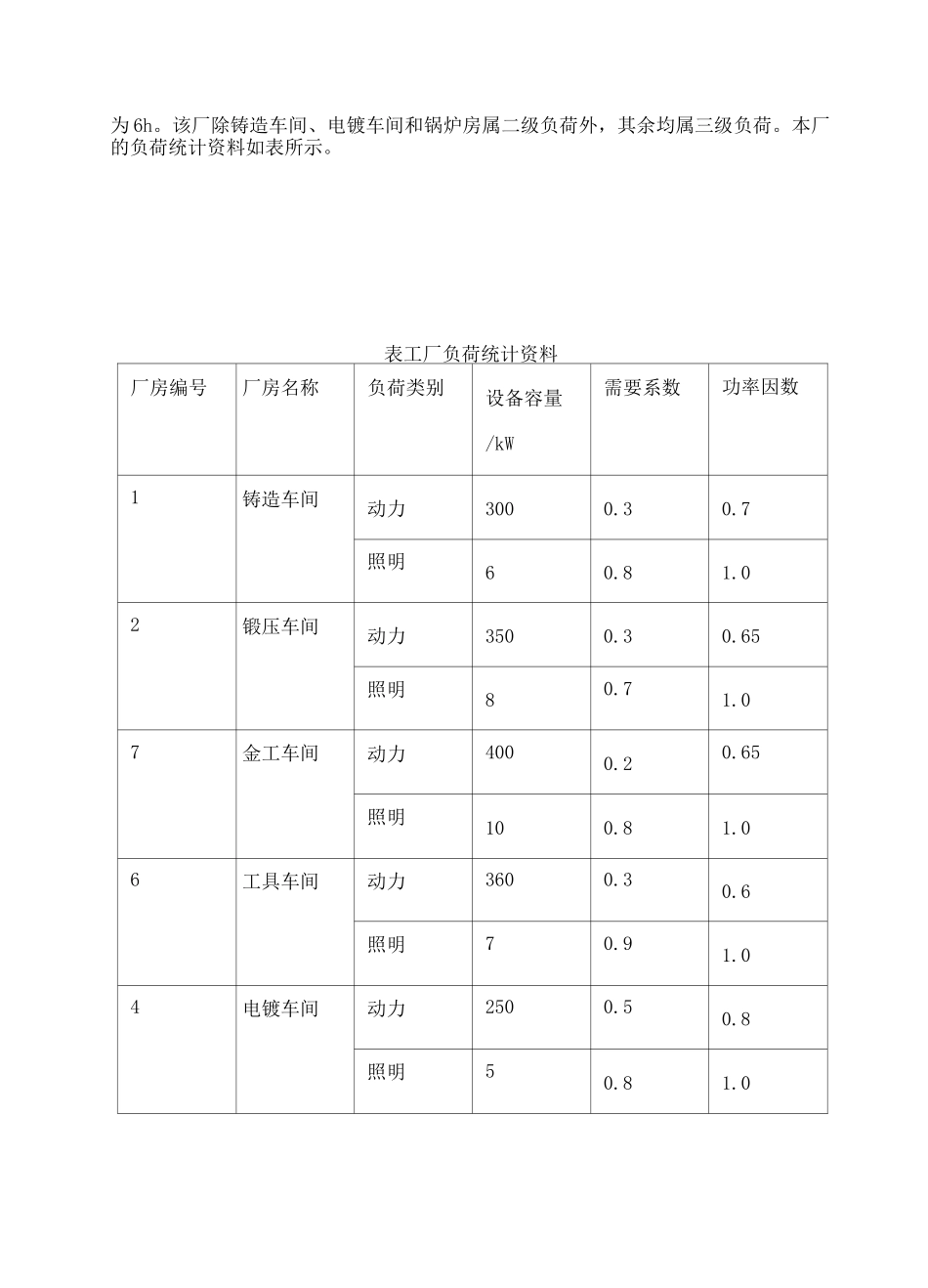

1 设计任务设计要求要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂的发展，按照安全可靠，技术先进，经济合理的要求，确定变电所的位置与形式，确定变电所主要变压器的台数与容量，类型。选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护装置，最后按要求写出设计说明书，绘出设计图纸。设计依据工厂总平面图图工厂平面图工厂负荷情况本厂多数车间为两班制，年最大负荷利用小时为 4600h,日最大负荷持续时间为 6h。该厂除铸造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。本厂的负荷统计资料如表所示。表工厂负荷统计资料厂房编号厂房名称负荷类别设备容量/kW需要系数功率因数1铸造车间动力3000.30.7照明60.81.02锻压车间动力3500.30.65照明80.71.07金工车间动力4000.20.65照明100.81.06工具车间动力3600.30.6照明70.91.04电镀车间动力2500.50.8照明50.81.03热处理车间动力1500.60.8照明50.81.09装配车间动力1800.30.70照明60.81.010机修车间动力1600.20.65照明40.81.08锅炉车间动力500.70.8照明10.81.05仓库动力200.40.8照明10.81.0生活区照明3500.70.9气象资料本厂所在地区的年最高气温为 38°C，年平均气温为 23°C，年最低气温为-9°C,年最热月平均最高气温为 33C，年最热月平均气温为 26C，年最热月地下米处平均气温为 25C。当地主导风向为东北风，年雷暴日数为 20。供电电源情况按照工厂与当地供电部门签定的供用电协议规定，本厂可由附近一条 10kV 的公用电源干线取得工作电源。该干线的走向参看工厂总平面图。该干线的导线牌号为LGJ-150,导线为等边三角形排列，线距为 2m；干线首端距离本厂约 8km。干线首端所装设的高压断路器断流容量为 500MVA。此断路器配备有定时限过流保护和电流速断保护，定时限过流保护整定的动作时间为。为满足工厂二级负荷要求，可采用高压联络线由邻近的单位取得备用电源。已知与本厂高压侧有电气联系的架空线路总长度为80km，电缆线路总长度为 25km。电费制度本厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜按两部电费制交纳电费。每月基本电费按主变压器容量为 18 元/kVA，动力电费为元/，照明电费为元/。工厂最大负荷时的功率因数不得低于，此外，电力用户需按新装变压器容量计算，一次性向供电部门交纳供电贴费：6~10VA 为 800/kVA。地质水文资料本厂所在地区平均海拔 500m，地层以砂粘土为主...
