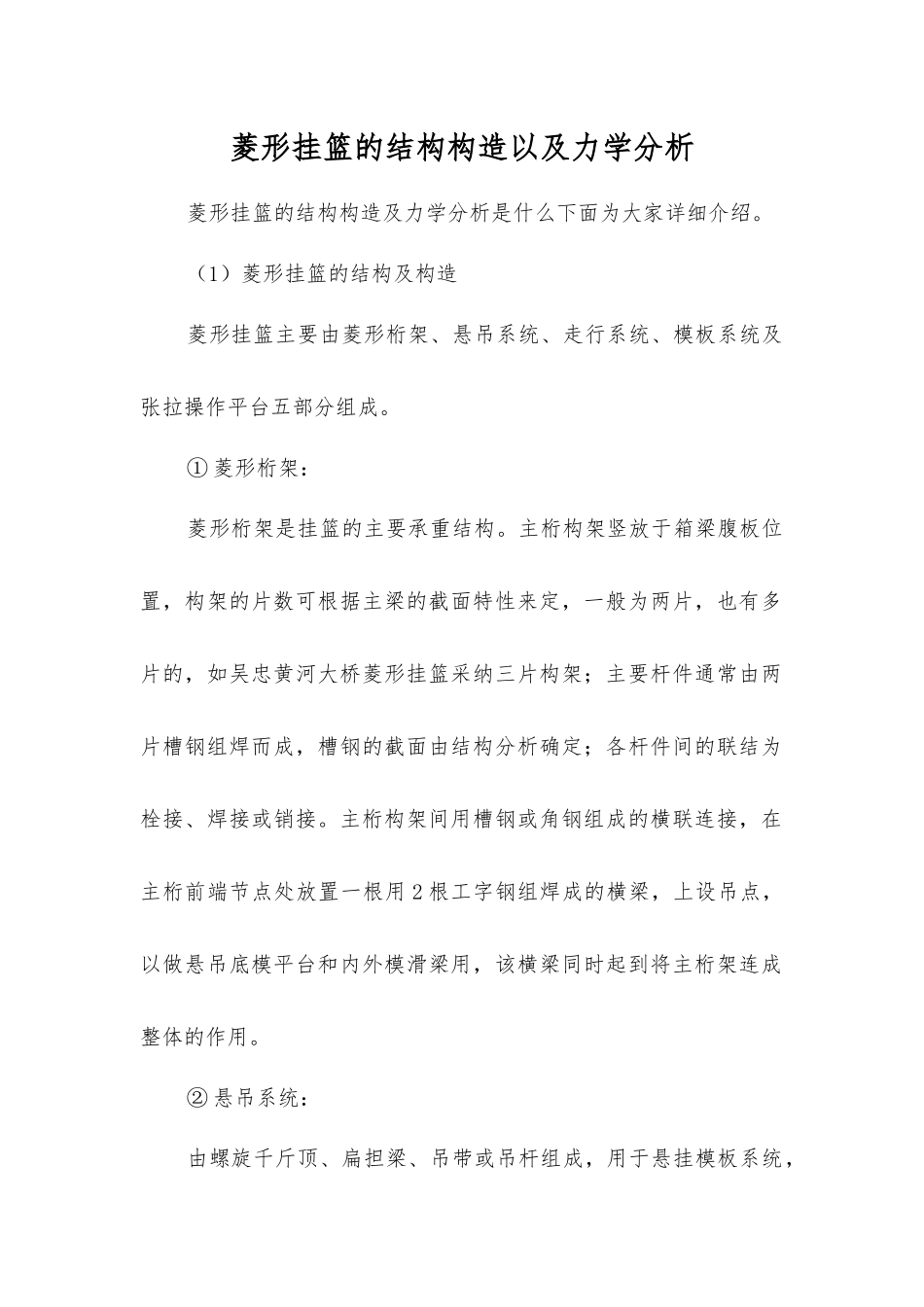

菱形挂篮的结构构造以及力学分析

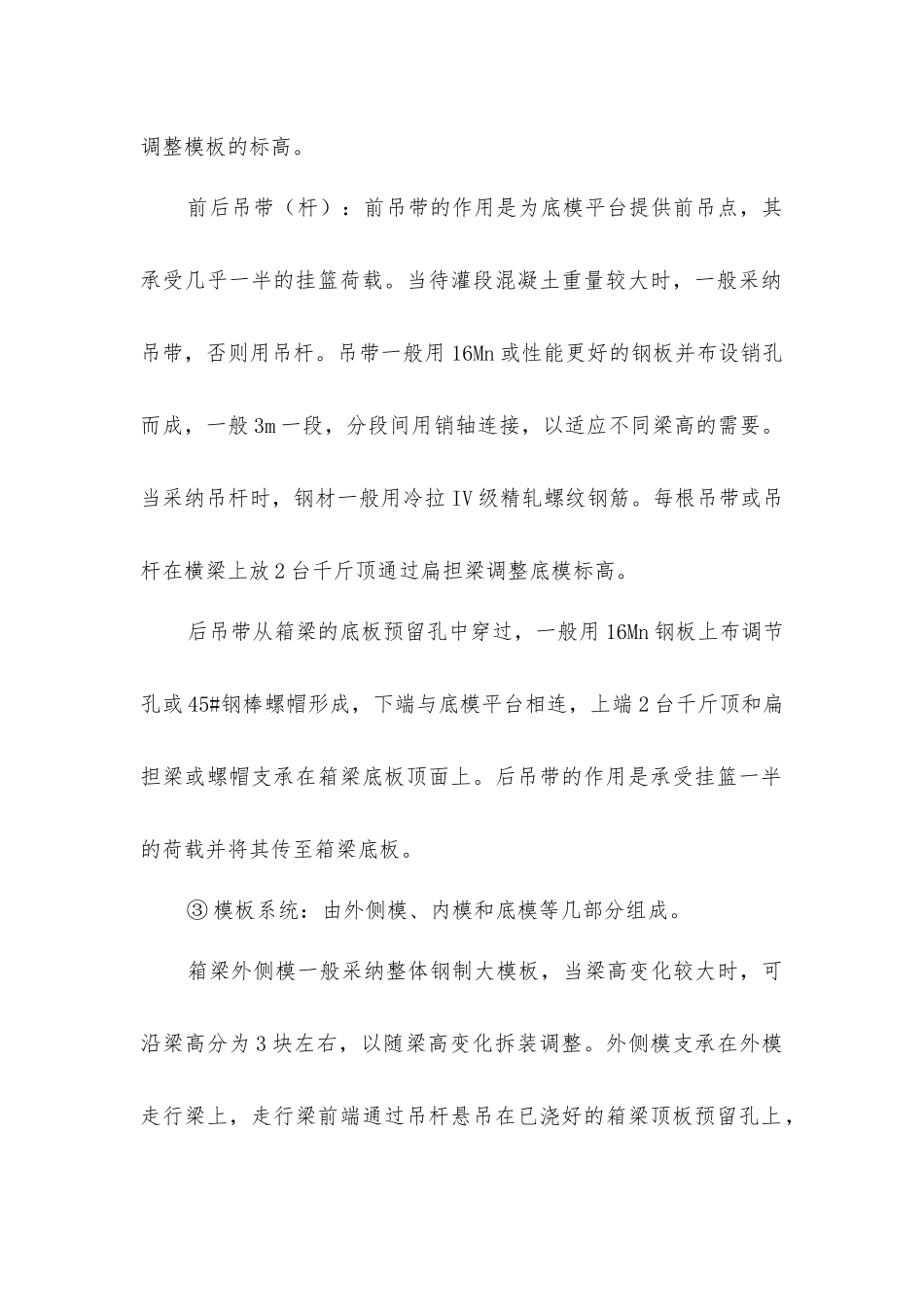

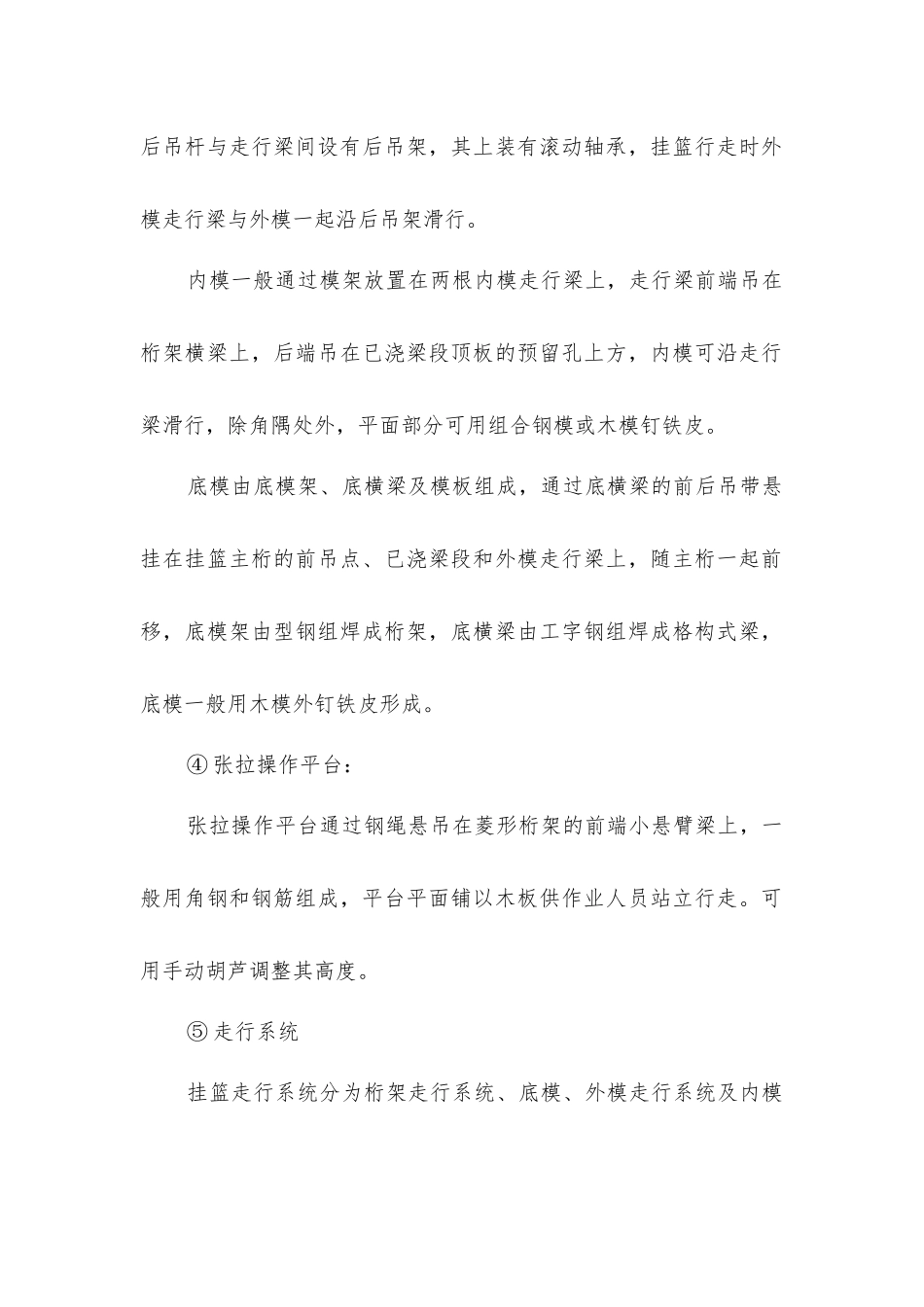

菱形挂篮的结构构造以及力学分析菱形挂篮的结构构造及力学分析是什么下面为大家详细介绍。（1）菱形挂篮的结构及构造菱形挂篮主要由菱形桁架、悬吊系统、走行系统、模板系统及张拉操作平台五部分组成。① 菱形桁架：菱形桁架是挂篮的主要承重结构。主桁构架竖放于箱梁腹板位置，构架的片数可根据主梁的截面特性来定，一般为两片，也有多片的，如吴忠黄河大桥菱形挂篮采纳三片构架；主要杆件通常由两片槽钢组焊而成，槽钢的截面由结构分析确定；各杆件间的联结为栓接、焊接或销接。主桁构架间用槽钢或角钢组成的横联连接，在主桁前端节点处放置一根用 2 根工字钢组焊成的横梁，上设吊点，以做悬吊底模平台和内外模滑梁用，该横梁同时起到将主桁架连成整体的作用。② 悬吊系统：由螺旋千斤顶、扁担梁、吊带或吊杆组成，用于悬挂模板系统，调整模板的标高。前后吊带（杆）：前吊带的作用是为底模平台提供前吊点，其承受几乎一半的挂篮荷载。当待灌段混凝土重量较大时，一般采纳吊带，否则用吊杆。吊带一般用 16Mn 或性能更好的钢板并布设销孔而成，一般 3m 一段，分段间用销轴连接，以适应不同梁高的需要。当采纳吊杆时，钢材一般用冷拉 IV 级精轧螺纹钢筋。每根吊带或吊杆在横梁上放 2 台千斤顶通过扁担梁调整底模标高。后吊带从箱梁的底板预留孔中穿过，一般用 16Mn 钢板上布调节孔或 45#钢棒螺帽形成，下端与底模平台相连，上端 2 台千斤顶和扁担梁或螺帽支承在箱梁底板顶面上。后吊带的作用是承受挂篮一半的荷载并将其传至箱梁底板。③ 模板系统：由外侧模、内模和底模等几部分组成。箱梁外侧模一般采纳整体钢制大模板，当梁高变化较大时，可沿梁高分为 3 块左右，以随梁高变化拆装调整。外侧模支承在外模走行梁上，走行梁前端通过吊杆悬吊在已浇好的箱梁顶板预留孔上，后吊杆与走行梁间设有后吊架，其上装有滚动轴承，挂篮行走时外模走行梁与外模一起沿后吊架滑行。内模一般通过模架放置在两根内模走行梁上，走行梁前端吊在桁架横梁上，后端吊在已浇梁段顶板的预留孔上方，内模可沿走行梁滑行，除角隅处外，平面部分可用组合钢模或木模钉铁皮。底模由底模架、底横梁及模板组成，通过底横梁的前后吊带悬挂在挂篮主桁的前吊点、已浇梁段和外模走行梁上，随主桁一起前移，底模架由型钢组焊成桁架，底横梁由工字钢组焊成格构式梁，底模一般用木模外钉铁皮形成。④ 张拉操作平台：张拉操作平台通过钢绳悬吊在菱形桁架的前端小悬...
