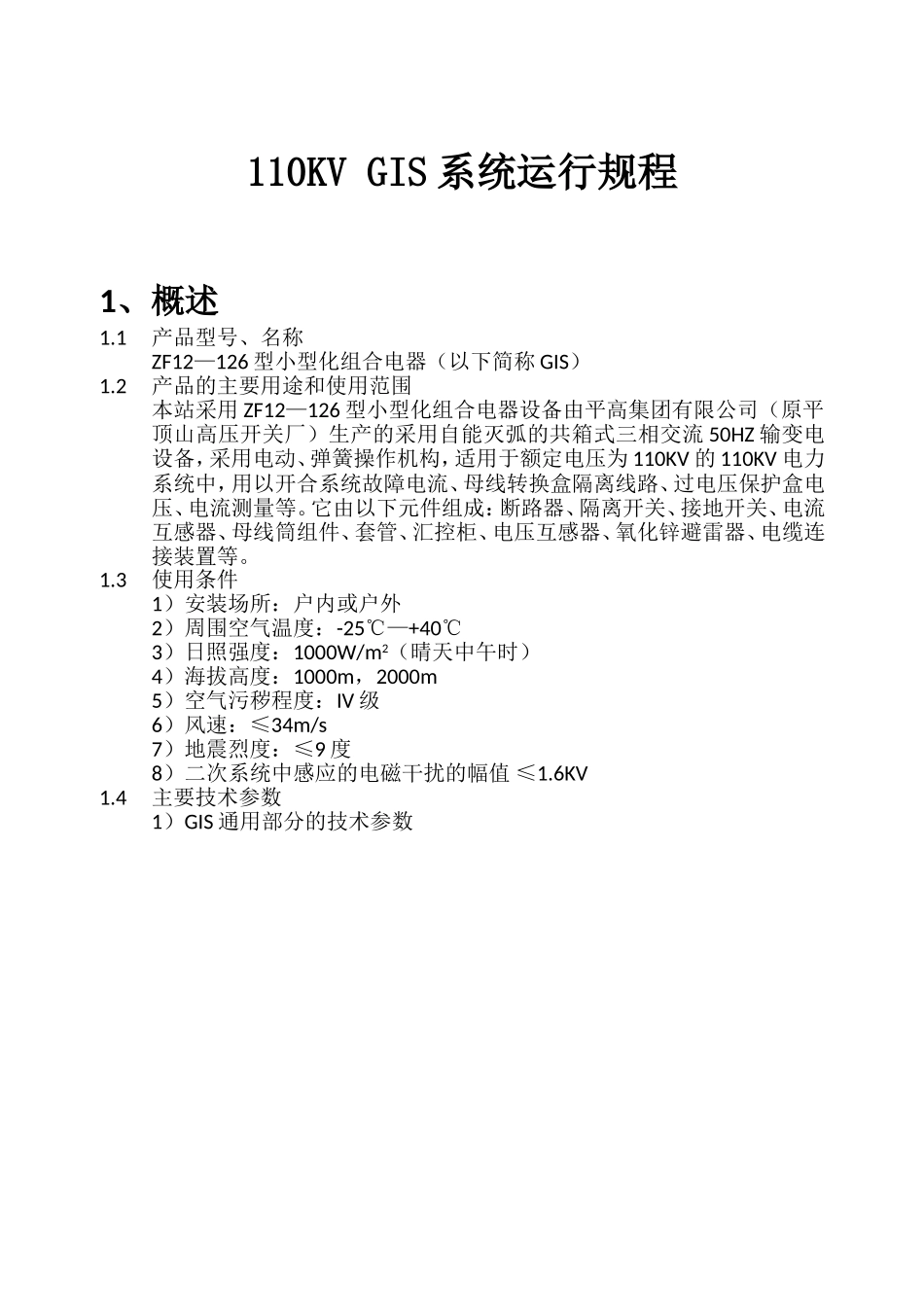

110KVGIS系统运行规程1、概述1.1产品型号、名称ZF12—126型小型化组合电器(以下简称GIS)1.2产品的主要用途和使用范围本站采用ZF12—126型小型化组合电器设备由平高集团有限公司(原平顶山高压开关厂)生产的采用自能灭弧的共箱式三相交流50HZ输变电设备,采用电动、弹簧操作机构,适用于额定电压为110KV的110KV电力系统中,用以开合系统故障电流、母线转换盒隔离线路、过电压保护盒电压、电流测量等。它由以下元件组成:断路器、隔离开关、接地开关、电流互感器、母线筒组件、套管、汇控柜、电压互感器、氧化锌避雷器、电缆连接装置等。1.3使用条件1)安装场所:户内或户外2)周围空气温度:-25℃—+40℃3)日照强度:1000W/m2(晴天中午时)4)海拔高度:1000m,2000m5)空气污秽程度:IV级6)风速:≤34m/s7)地震烈度:≤9度8)二次系统中感应的电磁干扰的幅值≤1.6KV1.4主要技术参数1)GIS通用部分的技术参数2)SF6气体质量标准3)高纯氮质量标准4)SF6气体压力及密度继电器整定值5)断路器2、GIS的主要特点:2.1优越的开断能力断路器采用自能灭弧室,三相配用一台弹簧操作机构。由于采用了新型的灭弧室结构,灭弧室的分闸速度、喷口及压气缸等有关参数与通常的压气式灭弧室相比,作了进一步的优化设计,利用电弧的能量熄弧,因而进一步提高了灭弧室开断能力2.2高度的绝缘可靠性由于导体和绝缘件均封闭于接地金属外壳之内,这些部件均不受外界环境影响,其性能长期不会发生老化,从而保证了高度绝缘可靠性2.3无油化、无其化,具有高度运行可靠性由于断路器配用弹簧机构、隔离开关配用电动机构、弹簧机构,故障关合接地开关配用弹簧机构、接地开关配用电动机构,因而做到了无油化、无其化,既避免了火灾危险,也不需配用空压机系统,大大提高运行可靠性。2.4更轻与配用气动机构的GIS相比,由于全部采用电动/弹簧机构,因而缩小了总体积,减轻了重量,使占地面积进一步减小。2.5安装周期短在工厂装配和调整后,GIS基本上以一个间隔为整体进行包装及运输,现场不需要大量的安装和调整工作,因而安装周期短2.6维修工作量小由于电动机构和弹簧机构不需要压缩空气,因而检修工作量大大减小,同时由于SF6气体性能衰减以及因电弧开断引起的弧触头磨损很小,因而维修工作量很小2.7低噪音运行由于断路器、隔离开关、接地开关的机构均不需要压缩空气,操作时不排放气体,因而操作噪音极低2.8优良的抗震性能由于GIS重心低、重量较轻,因而产品具有优良抗地震性能3、产品投入运行前的试验项目3.1检查各元件的主要机械尺寸断路器、隔离开关、接地开关手动操作分、合各两次,动作应正常3.2断路器、隔离开关、接地开关的机械特性应符合各元件安装使用说明书的要求3.3主回路电阻的测量运输前对各元件及运输单元的主回路电阻已经测量合格,因此,在现场只需测量各运输单元的主回路电阻与出厂前是否一致,若相差较大(20%以上)应予以已拆开重新处理。对接完成后,测量GIS整体的主回路电阻,应小于各安装说明书给定的各元件主回路电阻之和的120%。还应注意三相平衡度的比较,如果相差较大,需要重新处理。3.4现场SF6气体检漏产品出厂时每一运输单元的SF6气体的检漏均已合格,现场验收前的测量一般在充气24h进行,通常有两种方法:定性检漏和定量检漏。一般采用定性检漏。3.5现场水分处理及测量产品在现场安装完毕后,必须进行水分处理。对于没有进行解体的运输单元出厂时已进行水分处理,进行水分测量。产品现场对接部分和解体大修后及水分不合格的气室,必须进行水分处理,直到该气室水分含量满足要求。1)水分处理水分处理采用抽真空和充高纯度氮清洗的方法。2)所需设备所需设备包括真空泵、麦氏真空计、充气接头和高纯氮等3)抽真空将充气接头和所需抽真空气室连接好。打开真空泵,抽真空时间根据气室大小来确定,但至少使真空度达133Pa并维持2h以上,抽真空时间越长,对降低气体水分含量越有利。抽真空时,严格按照设备使用说明书进行,正确使用真空泵和麦氏真空计4)用高纯氮干燥在抽真空完毕后,在充SF6气体前先充0.2MPa的高纯氮进行干燥,停留12h以上放掉氮气,在按抽真空要求抽真空,...
