高中物理第二册表征交变电流的物理量2

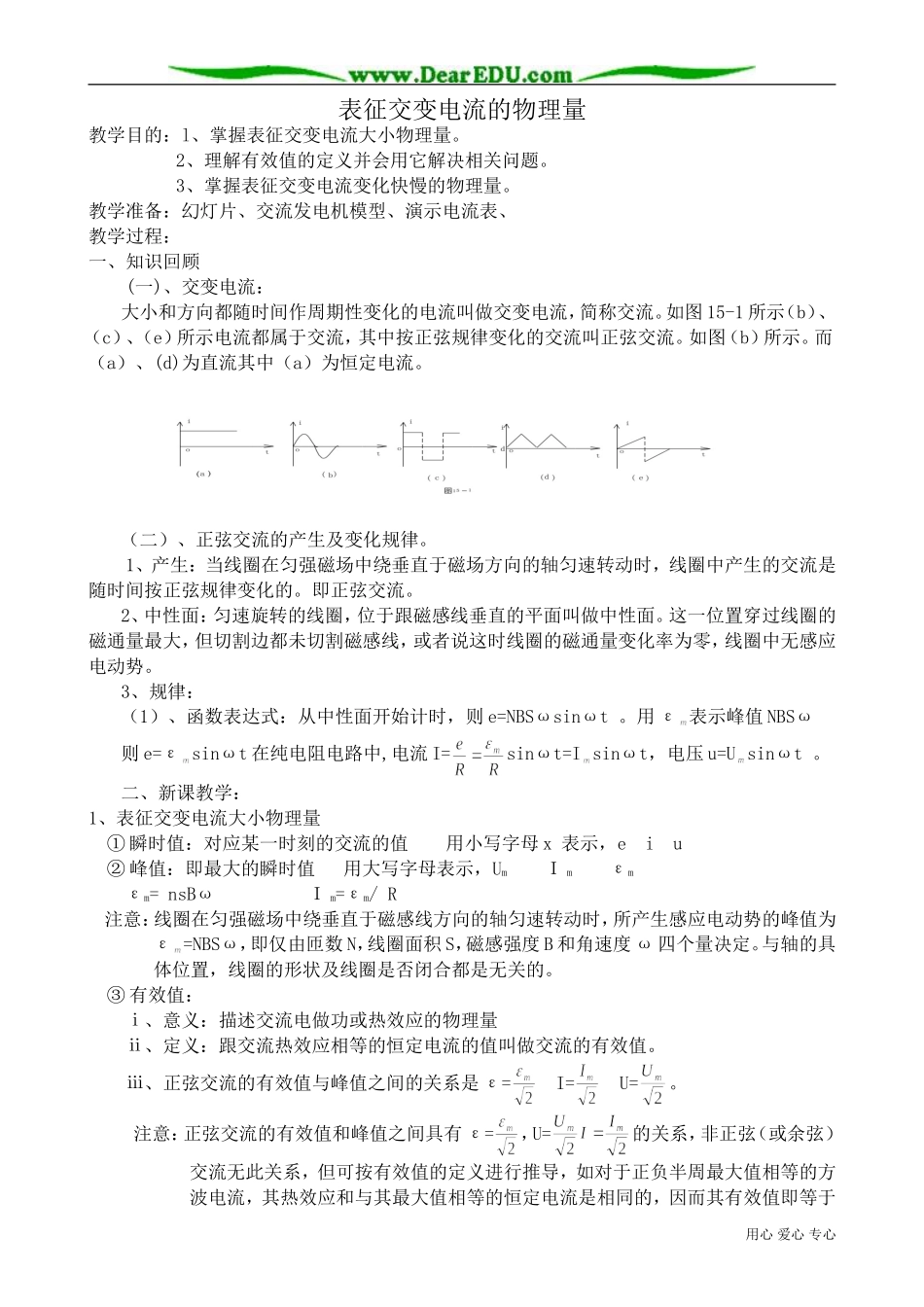

表征交变电流的物理量教学目的：l、掌握表征交变电流大小物理量。2、理解有效值的定义并会用它解决相关问题。3、掌握表征交变电流变化快慢的物理量。教学准备：幻灯片、交流发电机模型、演示电流表、教学过程：一、知识回顾(一)、交变电流：大小和方向都随时间作周期性变化的电流叫做交变电流，简称交流。如图 15-1 所示（b）、（c）、（e）所示电流都属于交流，其中按正弦规律变化的交流叫正弦交流。如图（b）所示。而（a）、(d)为直流其中（a）为恒定电流。（二）、正弦交流的产生及变化规律。 1、产生：当线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时，线圈中产生的交流是随时间按正弦规律变化的。即正弦交流。2、中性面：匀速旋转的线圈，位于跟磁感线垂直的平面叫做中性面。这一位置穿过线圈的磁通量最大，但切割边都未切割磁感线，或者说这时线圈的磁通量变化率为零，线圈中无感应电动势。3、规律： （1）、函数表达式：从中性面开始计时，则 e=NBSωsinωt 。用 ε 表示峰值 NBSω则 e=ε sinωt 在纯电阻电路中,电流 I=sinωt=I sinωt，电压 u=U sinωt 。二、新课教学：1、表征交变电流大小物理量① 瞬时值：对应某一时刻的交流的值 用小写字母 x 表示，e i u② 峰值：即最大的瞬时值 用大写字母表示，Um Ｉ m εmεm= nsBω Ｉ m=εm/ R注意：线圈在匀强磁场中绕垂直于磁感线方向的轴匀速转动时，所产生感应电动势的峰值为ε =NBSω，即仅由匝数 N，线圈面积 S，磁感强度 B 和角速度 ω 四个量决定。与轴的具体位置，线圈的形状及线圈是否闭合都是无关的。③ 有效值：ⅰ、意义：描述交流电做功或热效应的物理量ⅱ、定义：跟交流热效应相等的恒定电流的值叫做交流的有效值。ⅲ、正弦交流的有效值与峰值之间的关系是 ε= I= U=。 注意：正弦交流的有效值和峰值之间具有 ε=，U=的关系，非正弦（或余弦）交流无此关系，但可按有效值的定义进行推导，如对于正负半周最大值相等的方波电流，其热效应和与其最大值相等的恒定电流是相同的，因而其有效值即等于用心 爱心 专心其最大值。即 I=I 。ⅳ、交流用电器的额定电压和额定电流指的是有效值；交流电流表和交流电压表的读数是有效值。对于交流电若没有特殊说明的均指有效值。ⅴ、在求交流电的功、功率或电热时必须用交流电的有效值。④、峰值、有效值、平均值在应用上的区别。 峰值是交流变化中的某一瞬时值，对纯电阻电路来说，没有...
