球囊加压装置产品技术要求hengyi

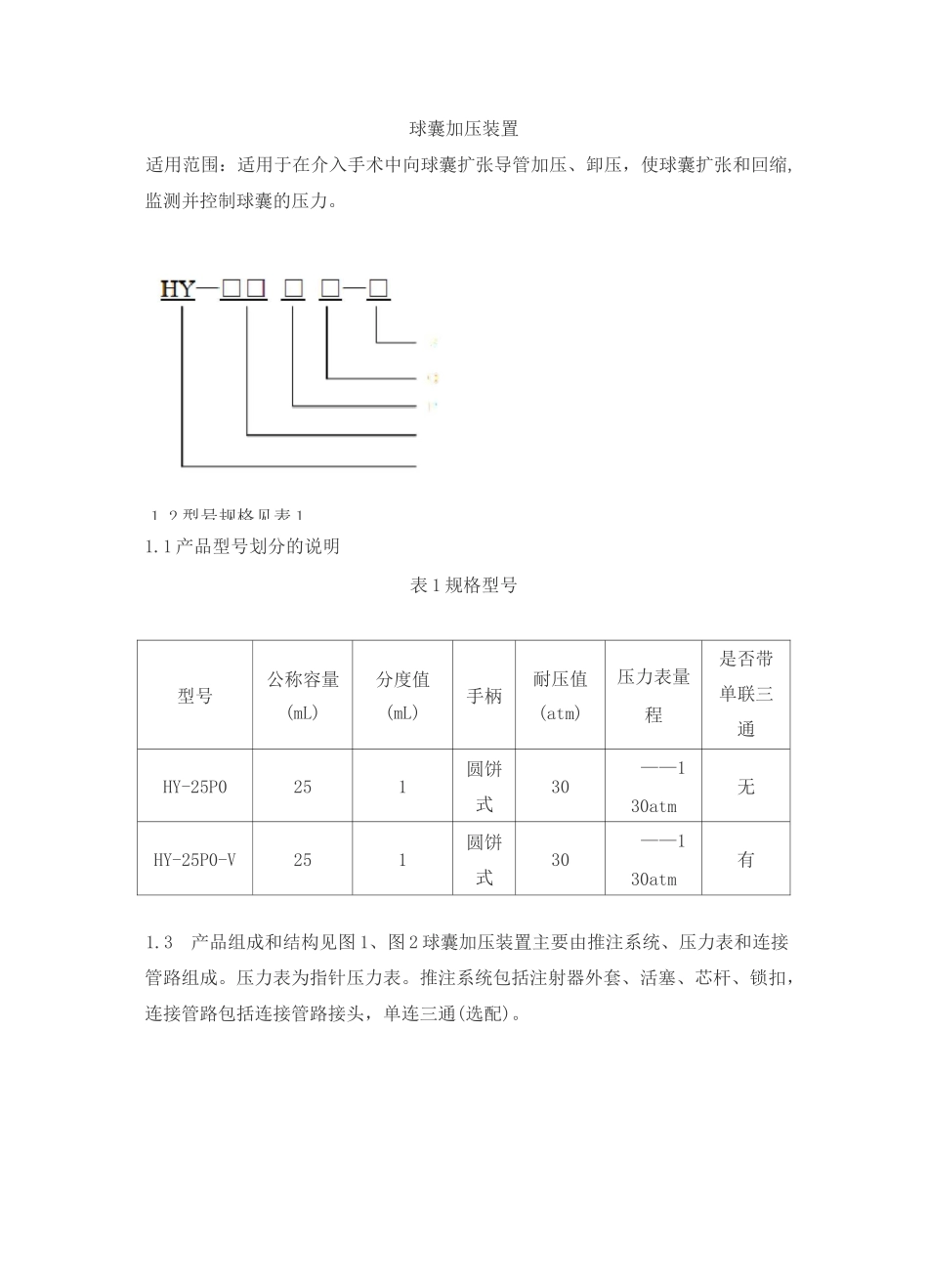

球囊加压装置产品技术要求hengyi_第1页
1/6

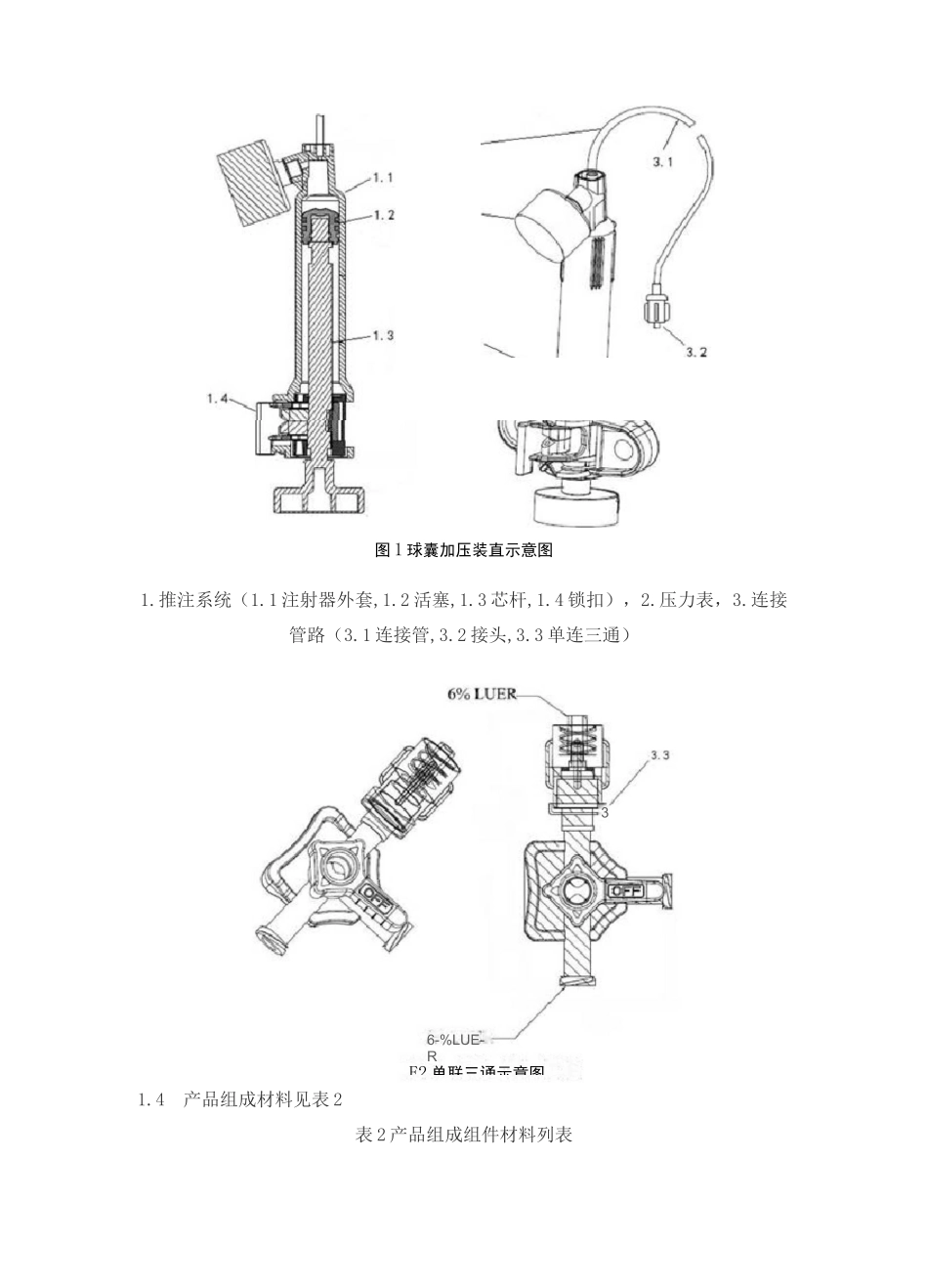

球囊加压装置产品技术要求hengyi_第2页
2/6

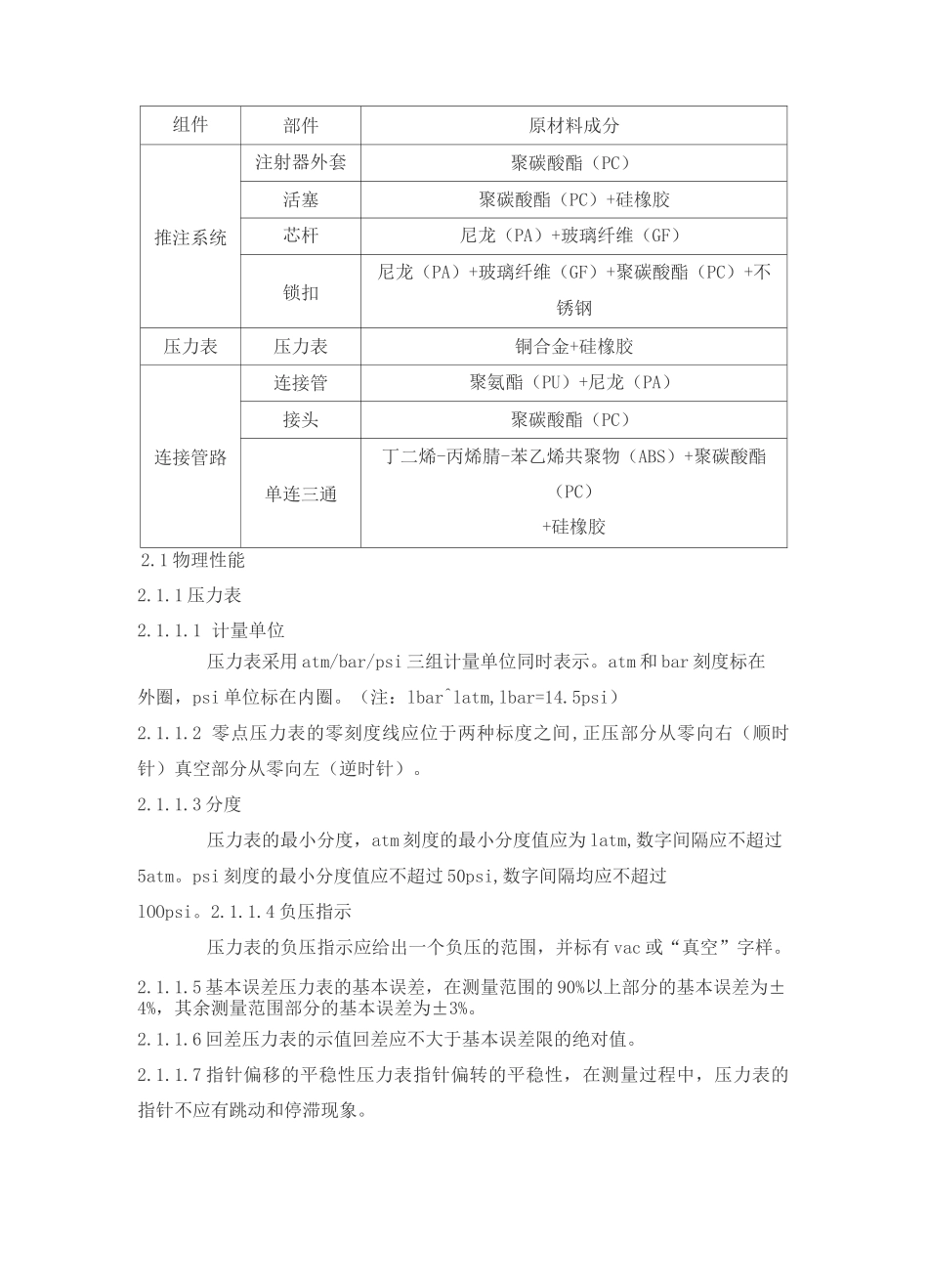

球囊加压装置产品技术要求hengyi_第3页
3/6
目表示含三通阀,无则o 代F 代公称容企业1.2 型号规格见表 1球囊加压装置适用范围:适用于在介入手术中向球囊扩张导管加压、卸压,使球囊扩张和回缩,监测并控制球囊的压力。1.1 产品型号划分的说明表 1 规格型号型号公称容量(mL)分度值(mL)手柄耐压值(atm)压力表量程是否带单联三通HY-25P0251圆饼式30——130atm无HY-25P0-V251圆饼式30——130atm有1.3产品组成和结构见图 1、图 2 球囊加压装置主要由推注系统、压力表和连接管路组成。压力表为指针压力表。推注系统包括注射器外套、活塞、芯杆、锁扣,连接管路包括连接管路接头,单连三通(选配)。图 1 球囊加压装直示意图1.推注系统(1.1 注射器外套,1.2 活塞,1.3 芯杆,1.4 锁扣),2.压力表,3.连接管路(3.1 连接管,3.2 接头,3.3 单连三通)1.4产品组成材料见表 2表 2 产品组成组件材料列表36-%LUE-RE2 单联三诵示意图组件部件原材料成分推注系统注射器外套聚碳酸酯(PC)活塞聚碳酸酯(PC)+硅橡胶芯杆尼龙(PA)+玻璃纤维(GF)锁扣尼龙(PA)+玻璃纤维(GF)+聚碳酸酯(PC)+不锈钢压力表压力表铜合金+硅橡胶连接管路连接管聚氨酯(PU)+尼龙(PA)接头聚碳酸酯(PC)单连三通丁二烯-丙烯腈-苯乙烯共聚物(ABS)+聚碳酸酯(PC)+硅橡胶2.1 物理性能2.1.1 压力表2.1.1.1 计量单位压力表采用 atm/bar/psi 三组计量单位同时表示。atm 和 bar 刻度标在外圈,psi 单位标在内圈。(注:lbar^latm,lbar=14.5psi)2.1.1.2 零点压力表的零刻度线应位于两种标度之间,正压部分从零向右(顺时针)真空部分从零向左(逆时针)。2.1.1.3 分度压力表的最小分度,atm 刻度的最小分度值应为 latm,数字间隔应不超过5atm。psi 刻度的最小分度值应不超过 50psi,数字间隔均应不超过lOOpsi。2.1.1.4 负压指示压力表的负压指示应给出一个负压的范围,并标有 vac 或“真空”字样。2.1.1.5 基本误差压力表的基本误差,在测量范围的 90%以上部分的基本误差为±4%,其余测量范围部分的基本误差为±3%。2.1.1.6 回差压力表的示值回差应不大于基本误差限的绝对值。2.1.1.7 指针偏移的平稳性压力表指针偏转的平稳性,在测量过程中,压力表的指针不应有跳动和停滞现象。2.1.1.8 轻敲位移压力表的轻敲位移,在测量范围内的任何位置上,用手指轻敲压力表外壳时。指针指示值的变动量应不大于基本误差限的绝对值的 1/2。2.1.2 加压装置使用性能2.1.2.1 正压密封性加压装置的正压...
