机械加工检验要求标准规范

机械加工检验要求标准规范_第1页
1/11
机械加工检验要求标准规范_第2页
2/11
机械加工检验要求标准规范_第3页
3/11

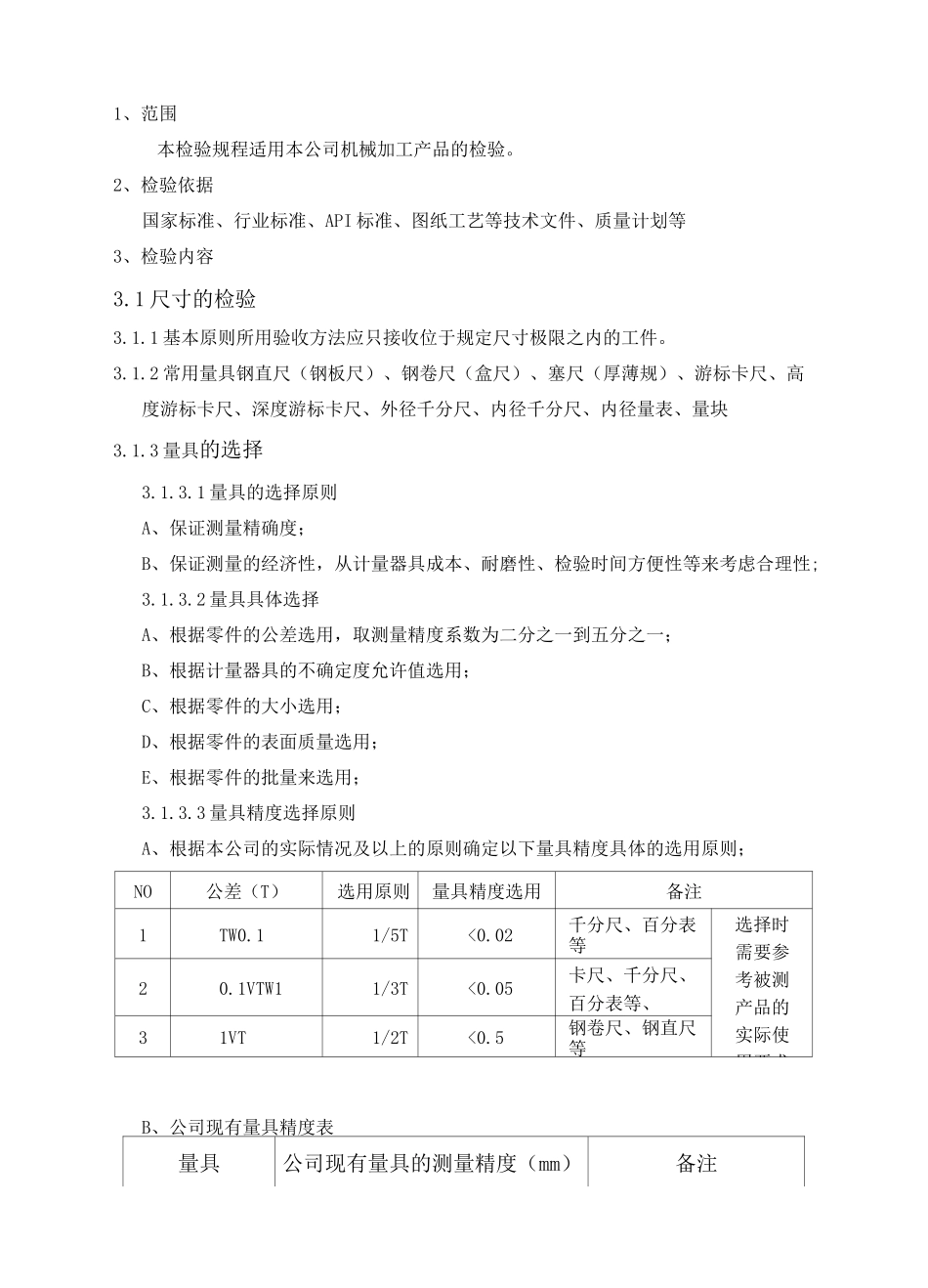

机械加工检验规范编制审核批准日期:1、范围本检验规程适用本公司机械加工产品的检验。2、检验依据国家标准、行业标准、API 标准、图纸工艺等技术文件、质量计划等3、检验内容3.1 尺寸的检验3.1.1 基本原则所用验收方法应只接收位于规定尺寸极限之内的工件。3.1.2 常用量具钢直尺(钢板尺)、钢卷尺(盒尺)、塞尺(厚薄规)、游标卡尺、高度游标卡尺、深度游标卡尺、外径千分尺、内径千分尺、内径量表、量块3.1.3 量具的选择3.1.3.1 量具的选择原则A、保证测量精确度;B、保证测量的经济性,从计量器具成本、耐磨性、检验时间方便性等来考虑合理性;3.1.3.2 量具具体选择A、根据零件的公差选用,取测量精度系数为二分之一到五分之一;B、根据计量器具的不确定度允许值选用;C、根据零件的大小选用;D、根据零件的表面质量选用;E、根据零件的批量来选用;3.1.3.3 量具精度选择原则A、根据本公司的实际情况及以上的原则确定以下量具精度具体的选用原则;NO公差(T)选用原则量具精度选用备注1TW0.11/5T<0.02千分尺、百分表等选择时需要参考被测产品的实际使用要求20.1VTW11/3T<0.05卡尺、千分尺、百分表等、31VT1/2T<0.5钢卷尺、钢直尺等B、公司现有量具精度表量具公司现有量具的测量精度(mm)备注百分表0.01JJG34-2008外径千分尺0.01JJG21-2008游标卡尺0.02JJG30-2002高度尺0.02JJG31-1999内径千分尺0.01JJG-2003钢直尺0.05JJG1-1999钢卷尺0.05JJG4-19993.1.4 尺寸检测方法① 轴径一一中低精度轴径的实际尺寸通常用卡尺、千分尺、专用量表等普通计量器具进行检测。② 孔径一一通常用卡尺、内径千分尺、内径规、内径摇表、内测卡规等普通量具、通用量仪;高精度深孔和精密孔等的测量常用内径百分表(千分表)或卧式测长仪(也叫万能测长仪)测量,用小孔内视镜、反射内视镜等检测小孔径。③ 长度、厚度一一长度尺寸一般用卡尺、千分尺、专用量表、测长仪、比测仪、高度仪、气动量仪等;厚度尺寸一般用塞尺、间隙片结合卡尺、千分尺、高度尺、量规;壁厚尺寸可使用超声波测厚仪或壁厚千分尺来检测管类、薄壁件等的厚度,用膜厚计、涂层测厚计检测刀片或其他零件涂镀层的厚度;用螺距规检测螺距尺寸值。④ 表面粗糙度——a. 目测检查:工件表面粗糙度比规定的粗糙度明显地好,不需用更精确的方法检验时,可用目测法检验判定;工件表面粗糙度比规定的粗糙度明显不好时,不需用更精确的方法检验时,可用目测法检验判定;工件表面存在明显影...
