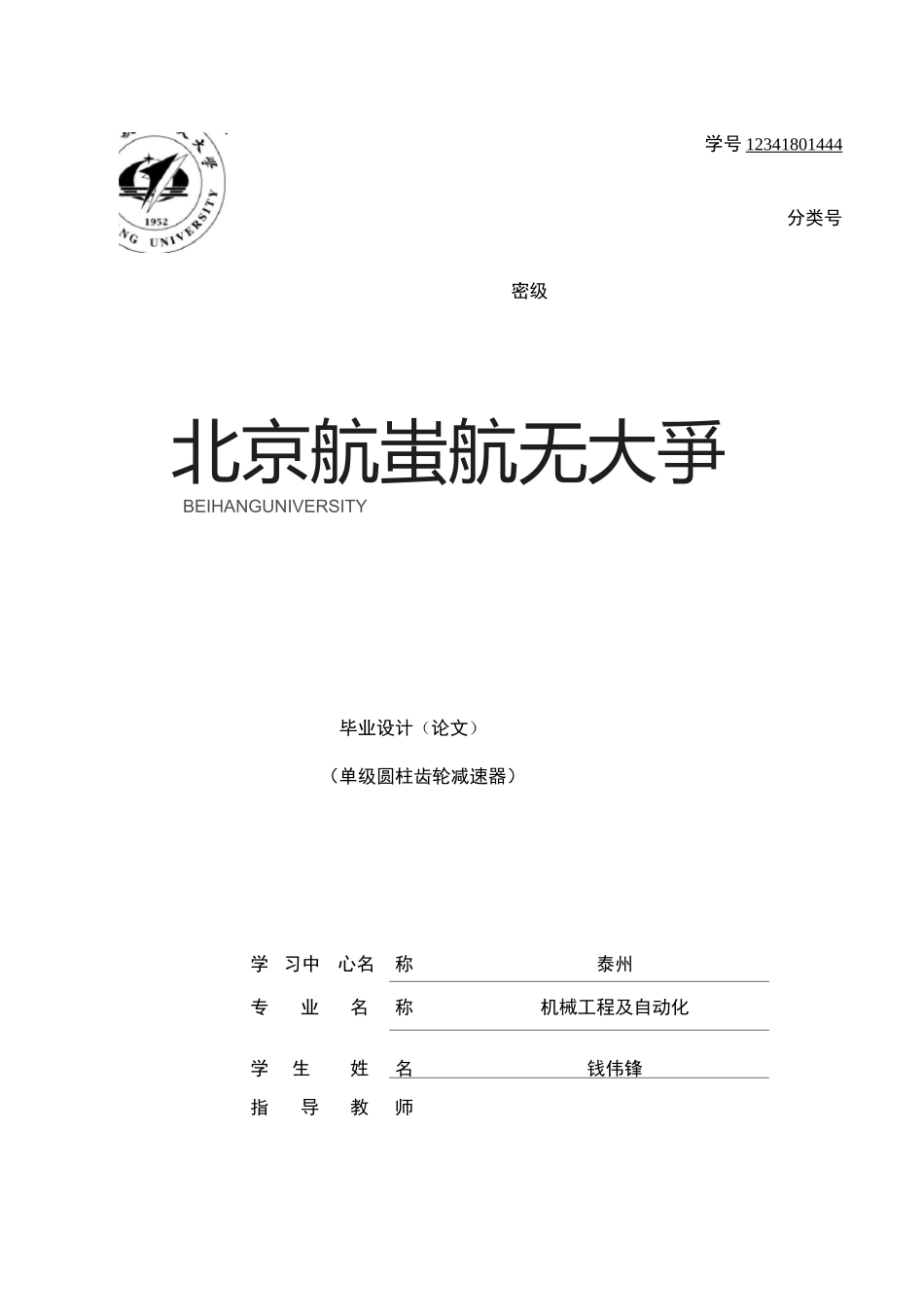

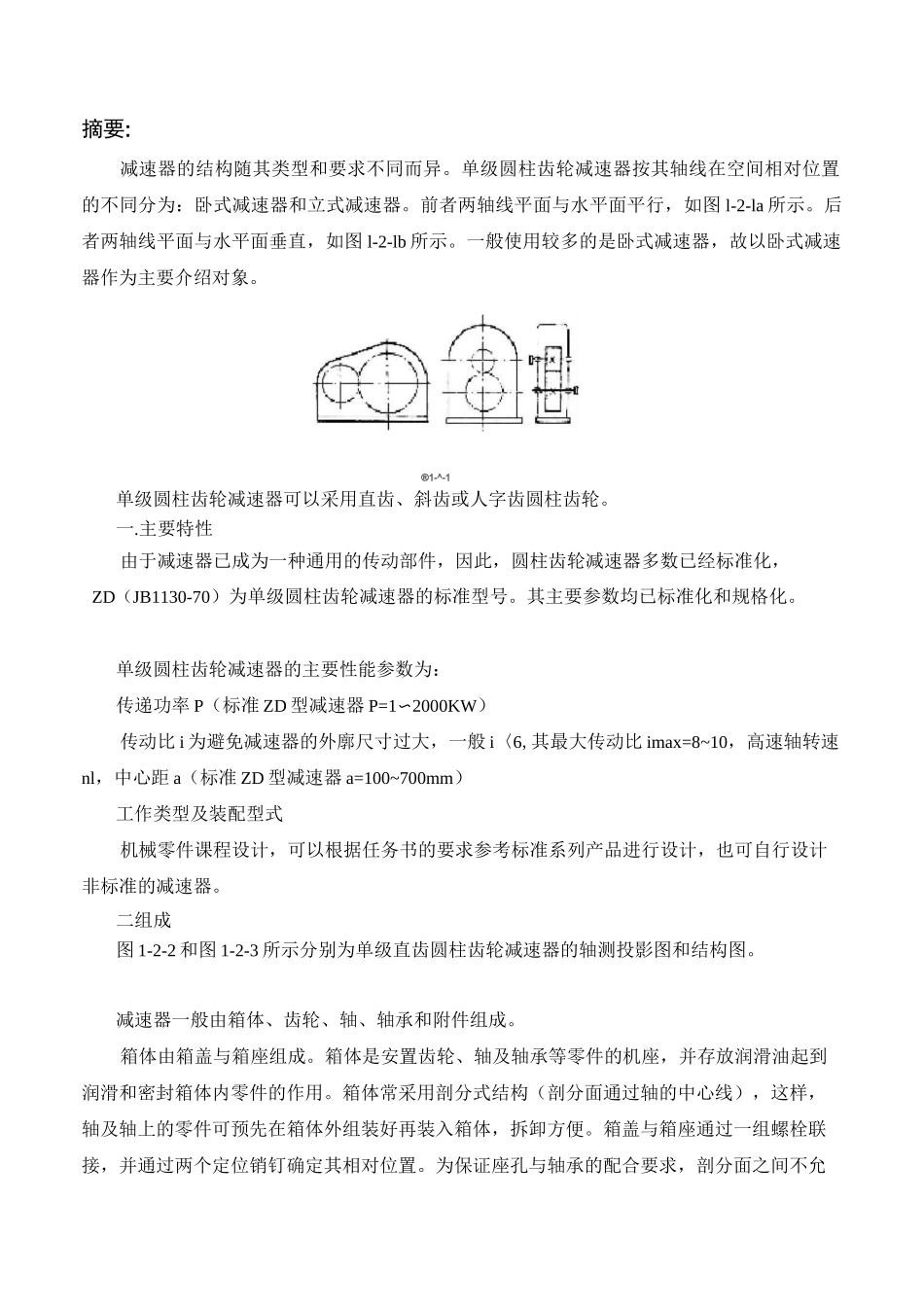

学号 12341801444分类号密级北京航蚩航无大爭BEIHANGUNIVERSITY毕业设计（论文）（单级圆柱齿轮减速器）学 习中心名称泰州专业名称机械工程及自动化学生姓名钱伟锋指导教师2014 年 3 月 1 日摘要:减速器的结构随其类型和要求不同而异。单级圆柱齿轮减速器按其轴线在空间相对位置的不同分为：卧式减速器和立式减速器。前者两轴线平面与水平面平行，如图 l-2-la 所示。后者两轴线平面与水平面垂直，如图 l-2-lb 所示。一般使用较多的是卧式减速器，故以卧式减速器作为主要介绍对象。单级圆柱齿轮减速器可以采用直齿、斜齿或人字齿圆柱齿轮。一.主要特性由于减速器已成为一种通用的传动部件，因此，圆柱齿轮减速器多数已经标准化，ZD（JB1130-70）为单级圆柱齿轮减速器的标准型号。其主要参数均已标准化和规格化。单级圆柱齿轮减速器的主要性能参数为：传递功率 P（标准 ZD 型减速器 P=1〜2000KW）传动比 i 为避免减速器的外廓尺寸过大，一般 i〈6,其最大传动比 imax=8~10，高速轴转速nl，中心距 a（标准 ZD 型减速器 a=100~700mm）工作类型及装配型式机械零件课程设计，可以根据任务书的要求参考标准系列产品进行设计，也可自行设计非标准的减速器。二组成图 1-2-2 和图 1-2-3 所示分别为单级直齿圆柱齿轮减速器的轴测投影图和结构图。减速器一般由箱体、齿轮、轴、轴承和附件组成。箱体由箱盖与箱座组成。箱体是安置齿轮、轴及轴承等零件的机座，并存放润滑油起到润滑和密封箱体内零件的作用。箱体常采用剖分式结构（剖分面通过轴的中心线），这样，轴及轴上的零件可预先在箱体外组装好再装入箱体，拆卸方便。箱盖与箱座通过一组螺栓联接，并通过两个定位销钉确定其相对位置。为保证座孔与轴承的配合要求，剖分面之间不允®1-^-1许放置垫片，但可以涂上一层密封胶或水玻璃，以防箱体内的润滑油渗出。为了拆卸时易于将箱盖与箱座分开，可在箱盖的凸缘的两端各设置一个起盖螺钉（参见图 1-2-3），拧入起盖螺钉，可顺利地顶开箱盖。箱体内可存放润滑油，用来润滑齿轮；如同时润滑滚动轴承，在箱座的接合面上应开出油沟，利用齿轮飞溅起来的油顺着箱盖的侧壁流入油沟，再由油沟通过轴承盖的缺口流入轴承（参图 1-2-3）o旧 1-2-J减速器箱体上的轴承座孔与轴承盖用来支承和固定轴承，从而固定轴及轴上零件相对箱体的轴向位置。轴承盖与箱体孔的端面间垫有调整垫片，以调整轴承的游动间隙，保证轴承正常工作。为防止润滑油渗...
