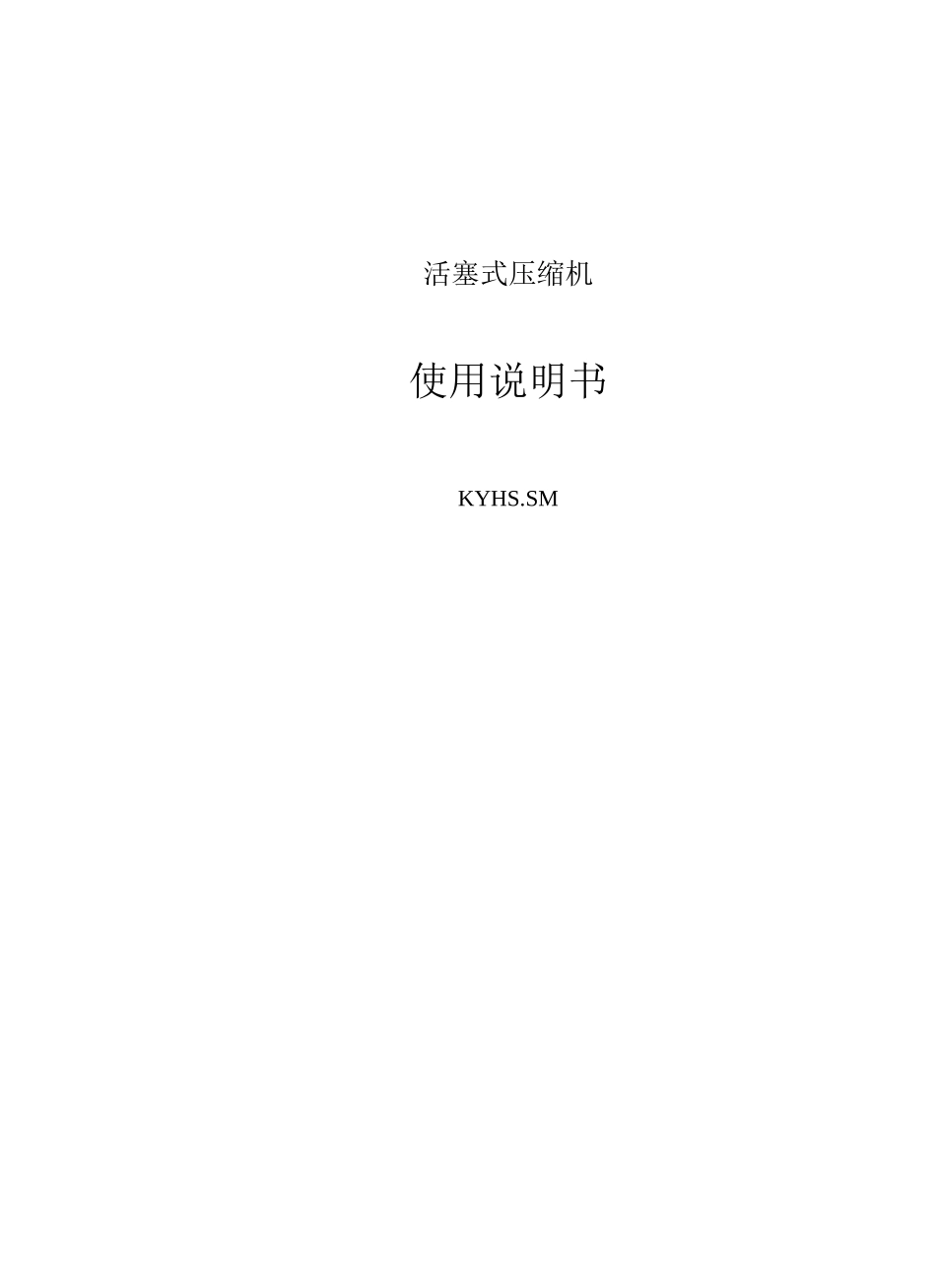

活塞式压缩机说明书..

活塞式压缩机使用说明书KYHS.SM共 13 页第 2 页活塞式压缩机使用说明书目录1范围 38压缩机的维护和检修 108.1日常维护 108.2检修 10附录 A 压缩机常见故障及消除方法 12共 13 页第 3 页活塞式压缩机使用说明书共 13 页第 4 页活塞式压缩机使用说明书在机身与气缸的结合面上测量。4.1.6 对于压缩介质为氧气及易燃易爆气体的压缩机，凡与介质接触的零、部件、附属设备和管道等均应进行脱脂处理，并吹干。油脂残留量不得超过 125mg/m2。4.1.7 对于压缩介质为氧化气及易燃易爆气体的压缩机，活塞杆表面的刮油情况应良好，严禁将润滑油带入密封器及气缸内。4.2压缩机的基础4.2.1 基础的位置、几何尺寸的质量要求，经检验应符合 GBJ204 的规定，并有验收资料或记录。4.2.2 基础施工应依据基础设计进行，基础设计应由工程设计单位根据压缩机组安装地点的土壤地质条件，以及随机基础图上提供的数据进行基础的静负荷及动负荷计算和设计。4.2.3 压缩机的基础不允许与厂房或其它建筑物的基础相联，应严格分开。4.2.4 基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等应清除干净。放置垫铁部位的表面应平整。4.3组装主机4.3.1 滑动部位的零件接触面要求4.3.1.1 主轴承（滚动轴承除外）和连杆大头轴承的轴瓦内、外表面在图 1 所示范围内要求接触均匀，接触面不小于 70%,接触点不少于 2~3 点/cm2。定位轴承的止推面同样按此要求。4.3.1.2 连杆小头轴衬与十字头销的接触面在图 2 所示范围内，要求接触均匀，接触面不小于 70%，接触点不少于 2~3 点/cm2。4.3.1.3 浇巴氏合金的十字头滑块与导轨的接触面不小于 60%，接触点不少于 2~3 点/cm2。4.3.1.4 圆锥形十字头销与十字头体销座孔的接触面不小于 60%。4.3.1.5 密封环和刮油环的工作面与活塞杆的接触面不小于 70%。4.3.2 以下部位的间隙，重新组装时必须测量并符合图样要求，同时记录到安装竣工图上。4.3.2.1 曲轴轴向定位间隙。4.3.2.2 主轴承（滚动轴承除外）、连杆大头、连杆小头的径向间隙。4.3.2.3 连杆大头或小头的轴向定位间隙（按图样要求测量连杆大头或小头）。4.3.2.4 十字头导轨径向间隙。4.3.2.5 活塞上、下死隙。4.3.2.6 刮油环的轴向间隙。4.327 密封环的轴向间隙。-■100-共 13 页第 5 页活塞式压缩机使用说明书4.328 活塞与气缸的同轴度。4.3.3 当更换轴承轴瓦等零件时，应通过刮研轴瓦表面的方法来达到 4.3.1 和 4.3.2...
