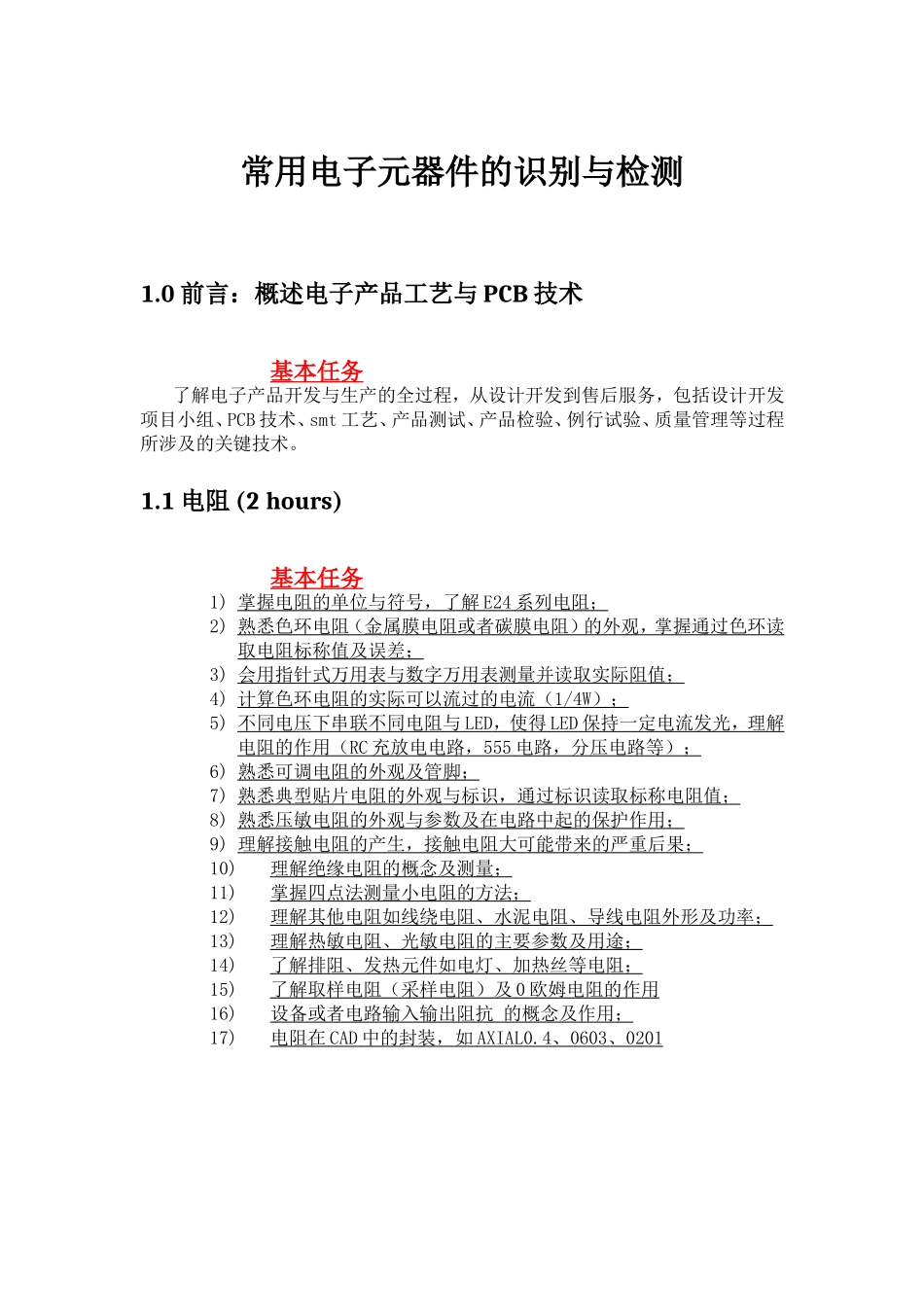

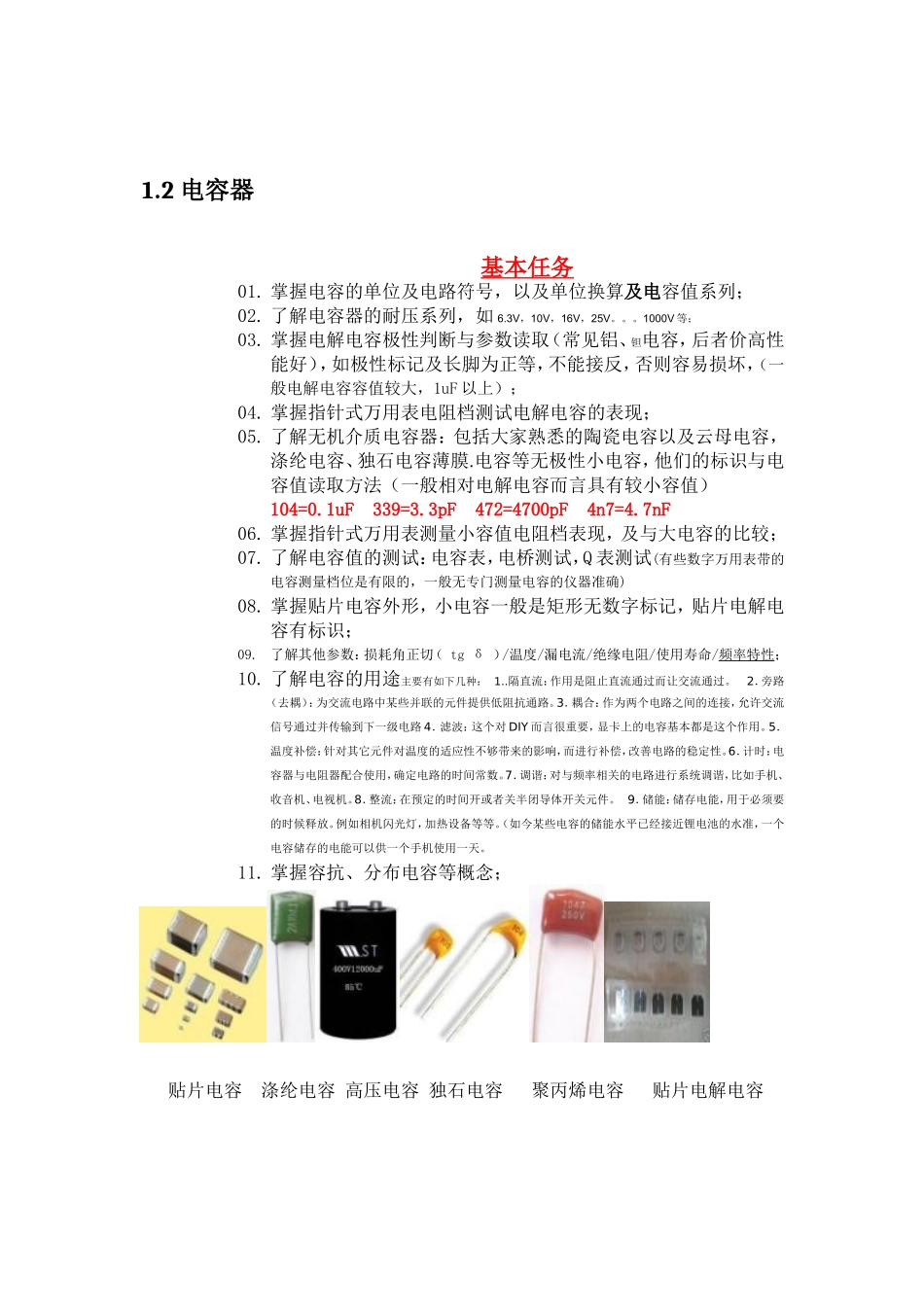

常用电子元器件的识别与检测1.0前言：概述电子产品工艺与PCB技术基本任务了解电子产品开发与生产的全过程，从设计开发到售后服务，包括设计开发项目小组、PCB技术、smt工艺、产品测试、产品检验、例行试验、质量管理等过程所涉及的关键技术。1.1电阻(2hours)基本任务1)掌握电阻的单位与符号，了解E24系列电阻；2)熟悉色环电阻（金属膜电阻或者碳膜电阻）的外观，掌握通过色环读取电阻标称值及误差；3)会用指针式万用表与数字万用表测量并读取实际阻值；4)计算色环电阻的实际可以流过的电流（1/4W）；5)不同电压下串联不同电阻与LED，使得LED保持一定电流发光，理解电阻的作用（RC充放电电路，555电路，分压电路等）；6)熟悉可调电阻的外观及管脚；7)熟悉典型贴片电阻的外观与标识，通过标识读取标称电阻值；8)熟悉压敏电阻的外观与参数及在电路中起的保护作用；9)理解接触电阻的产生，接触电阻大可能带来的严重后果；10)理解绝缘电阻的概念及测量；11)掌握四点法测量小电阻的方法；12)理解其他电阻如线绕电阻、水泥电阻、导线电阻外形及功率；13)理解热敏电阻、光敏电阻的主要参数及用途；14)了解排阻、发热元件如电灯、加热丝等电阻；15)了解取样电阻（采样电阻）及0欧姆电阻的作用16)设备或者电路输入输出阻抗的概念及作用；17)电阻在CAD中的封装，如AXIAL0.4、0603、02011.2电容器基本任务01.掌握电容的单位及电路符号，以及单位换算及电容值系列；02.了解电容器的耐压系列，如6.3V，10V，16V，25V。。。1000V等；03.掌握电解电容极性判断与参数读取（常见铝、钽电容，后者价高性能好），如极性标记及长脚为正等，不能接反，否则容易损坏，（一般电解电容容值较大，1uF以上）；04.掌握指针式万用表电阻档测试电解电容的表现；05.了解无机介质电容器：包括大家熟悉的陶瓷电容以及云母电容，涤纶电容、独石电容薄膜.电容等无极性小电容，他们的标识与电容值读取方法（一般相对电解电容而言具有较小容值）104=0.1uF339=3.3pF472=4700pF4n7=4.7nF06.掌握指针式万用表测量小容值电阻档表现，及与大电容的比较；07.了解电容值的测试：电容表，电桥测试，Q表测试(有些数字万用表带的电容测量档位是有限的，一般无专门测量电容的仪器准确)08.掌握贴片电容外形，小电容一般是矩形无数字标记，贴片电解电容有标识；09.了解其他参数：损耗角正切（tgδ）/温度/漏电流/绝缘电阻/使用寿命/频率特性；10.了解电容的用途主要有如下几种：1..隔直流：作用是阻止直流通过而让交流通过。2．旁路（去耦）：为交流电路中某些并联的元件提供低阻抗通路。3．耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路4．滤波：这个对DIY而言很重要，显卡上的电容基本都是这个作用。5．温度补偿：针对其它元件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。6．计时：电容器与电阻器配合使用，确定电路的时间常数。7．调谐：对与频率相关的电路进行系统调谐，比如手机、收音机、电视机。8．整流：在预定的时间开或者关半闭导体开关元件。9．储能：储存电能，用于必须要的时候释放。例如相机闪光灯，加热设备等等。（如今某些电容的储能水平已经接近锂电池的水准，一个电容储存的电能可以供一个手机使用一天。11.掌握容抗、分布电容等概念；贴片电容涤纶电容高压电容独石电容聚丙烯电容贴片电解电容还有注意一些电容类型的英文写法：如MKPMKTCPP……1.3电感器基本任务01.掌握电感的基本单位H亨与符号L；02.掌握在直流电路中，理想电阻=0；交流电路中电阻随频率变化，与电容基本相反；03.了解电感器用绝缘导线绕制的各种线圈称为电感04.了解：用导线绕成一匝或多匝以产生一定自感量的电子元件，常称电感线圈或简称线圈。电感器在电子线路中应用广泛，为实现振荡、调谐、耦合、滤波、延迟、偏转的主要元件之一05.了解：为了增加电感量、提高Q值并缩小体积，常在线圈中插入磁芯；06.了解：在高频电子设备中，印制电路板上一段特殊形状的铜皮也可以构成一个电感器，通常把这种电感器称为印制电感或微带线07.了解：在电子设备中，经常可以看到有许多磁环与连接电缆构成一个电感器(电...
