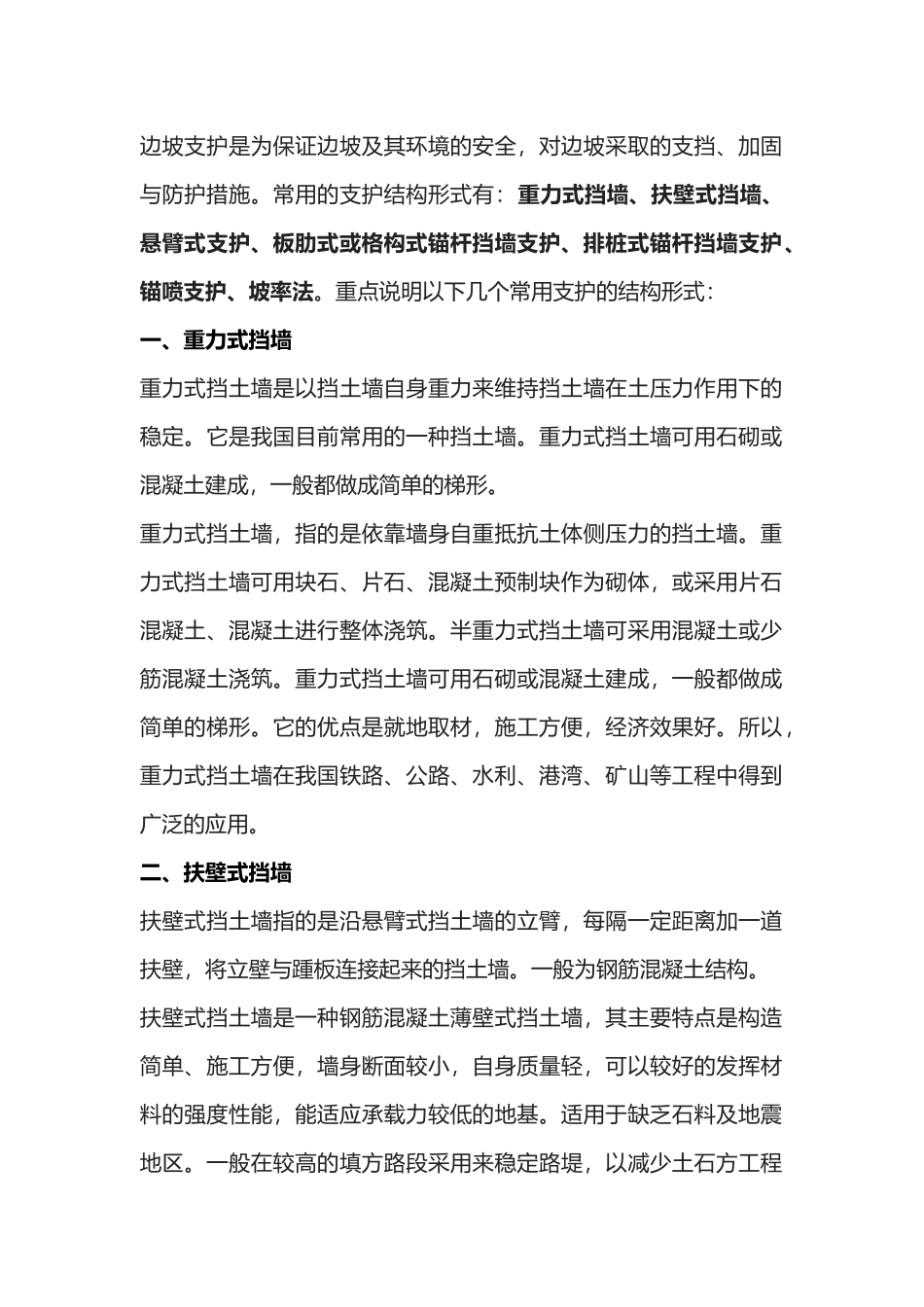

边坡支护是为保证边坡及其环境的安全,对边坡采取的支挡、加固与防护措施。常用的支护结构形式有:重力式挡墙、扶壁式挡墙、悬臂式支护、板肋式或格构式锚杆挡墙支护、排桩式锚杆挡墙支护、锚喷支护、坡率法。重点说明以下几个常用支护的结构形式:一、重力式挡墙重力式挡土墙是以挡土墙自身重力来维持挡土墙在土压力作用下的稳定。它是我国目前常用的一种挡土墙。重力式挡土墙可用石砌或混凝土建成,一般都做成简单的梯形。重力式挡土墙,指的是依靠墙身自重抵抗土体侧压力的挡土墙。重力式挡土墙可用块石、片石、混凝土预制块作为砌体,或采用片石混凝土、混凝土进行整体浇筑。半重力式挡土墙可采用混凝土或少筋混凝土浇筑。重力式挡土墙可用石砌或混凝土建成,一般都做成简单的梯形。它的优点是就地取材,施工方便,经济效果好。所以,重力式挡土墙在我国铁路、公路、水利、港湾、矿山等工程中得到广泛的应用。二、扶壁式挡墙扶壁式挡土墙指的是沿悬臂式挡土墙的立臂,每隔一定距离加一道扶壁,将立壁与踵板连接起来的挡土墙。一般为钢筋混凝土结构。扶壁式挡土墙是一种钢筋混凝土薄壁式挡土墙,其主要特点是构造简单、施工方便,墙身断面较小,自身质量轻,可以较好的发挥材料的强度性能,能适应承载力较低的地基。适用于缺乏石料及地震地区。一般在较高的填方路段采用来稳定路堤,以减少土石方工程量和占地面积。扶壁式挡土墙,断面尺寸较小,踵板上的土体重力可有效地抵抗倾覆和滑移,竖板和扶壁共同承受土压力产生的弯矩和剪力,相对悬臂式挡土墙受力好。适用 6~12m 高的填方边坡,可有效地防止填方边坡的滑动。扶壁式挡土墙是路肩挡土墙的一种,是将预制的挡墙板焊接在预埋于基础混凝土中的钢板上,然后在其内倒填土的一种挡墙形式与其它几种形式的挡墙比较,扶壁式挡土墙具有节省占地空间、缩短施工工期、美化城市环境、较易施工等优点,是城市公路工程立交桥引道中常用的一种挡墙形式。三、悬臂式挡土墙悬臂式挡土墙由底板和固定在底板上的直墙构成,主要靠底板上的填土重量来维持稳定的挡土墙。其主要由立壁、趾板及踵板三个钢筋混凝土构件组成。悬臂式挡土墙是一种轻型支挡构筑物。其支挡结构的抗滑、抗倾覆主要取决于墙身自重和墙底板以上填筑土体(包括荷载)的重力效应,此外如果在墙底板设置凸榫将大大提高挡土墙的抗滑稳定性。由于挡土墙采用钢筋混凝土结构,使得其结构厚度减小,自重减轻,钢筋混凝土底板刚度的提高,使得挡土...
