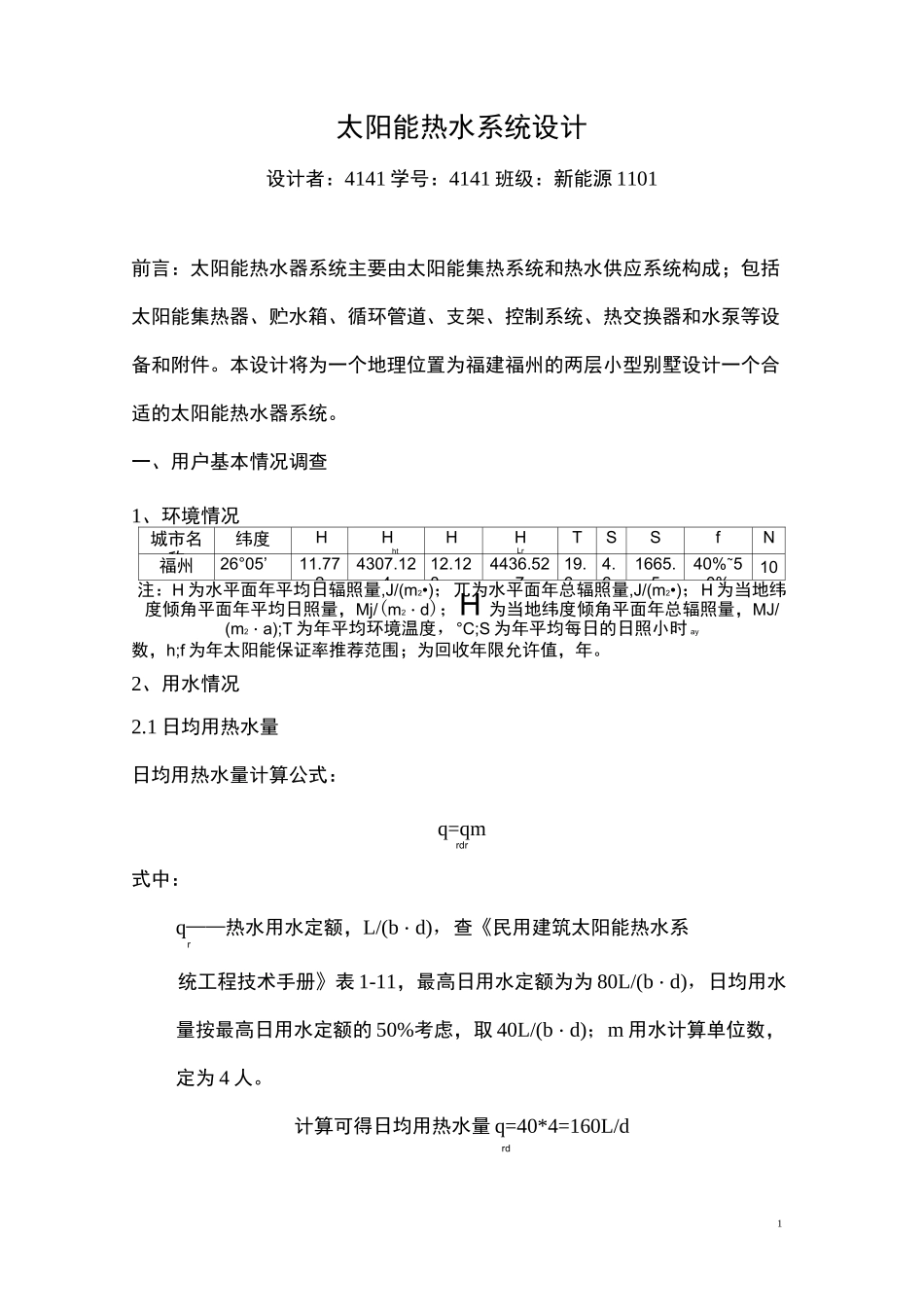

1太阳能热水系统设计设计者：4141 学号：4141 班级：新能源 1101前言：太阳能热水器系统主要由太阳能集热系统和热水供应系统构成；包括太阳能集热器、贮水箱、循环管道、支架、控制系统、热交换器和水泵等设备和附件。本设计将为一个地理位置为福建福州的两层小型别墅设计一个合适的太阳能热水器系统。一、用户基本情况调查1、环境情况城市名称纬度HHhtHHLrTSSfN福州26°05’11.7724307.12412.1284436.52719.64.61665.540%~50%10注：H 为水平面年平均日辐照量,J/(m2•)；兀为水平面年总辐照量,J/(m2•)；H 为当地纬度倾角平面年平均日照量，Mj/(m2・d)；H 为当地纬度倾角平面年总辐照量，MJ/(m2・a);T 为年平均环境温度，°C;S 为年平均每日的日照小时 ay数，h;f 为年太阳能保证率推荐范围；为回收年限允许值，年。2、用水情况2.1 日均用热水量日均用热水量计算公式：q=qmrdr式中：q——热水用水定额，L/(b・d)，查《民用建筑太阳能热水系r统工程技术手册》表 1-11，最高日用水定额为为 80L/(b・d)，日均用水量按最高日用水定额的 50%考虑，取 40L/(b・d)；m 用水计算单位数，定为 4 人。计算可得日均用热水量 q=40*4=160L/drd22.2 日均耗热量日均耗热量计算公式Q=qcp(t-t)m/86400drrl式中：Q—d—日耗热量，W；q—r热水用水定额，L/(b・d);c——水的比热容，c=4187J/(kg・C);P ——热水密度，kg/L；60C 水密度为 0.983kg/L；t——热水温度，t=60C；rt—l—冷水温度，查《民用建筑太阳能热水系统工程技术手册》表 1-16,定为 20C;m——用水计算单位数，定为 4 人。计算可得日均耗热量 Q=1219.50Wd2.3 小时耗热量小时耗热量计算公式：Q=Kmqcp(t-t)/86400hhrrl式中:Q 设计小时耗热量，W；hq 热水用水定额，L/(b・d);rc——水的比热容，c=4187J/(kg・°C);P——热水密度，kg/L；60C 水密度为 0.983kg/L；t——热水温度，t=60°C;rrt 冷水温度；l3m 用水计算单位数，定为 4 人；K 小时变化系数，查《民用建筑太阳能热水系统工程技术手h册》表 4-3，取 5.12。计算得到小时耗热量 Q=6243.94Wh3、场地情况福建福州，二层别墅。4、水电情况全天 24 小时供水供电。二、系统类型的确定该别墅属于低层居住建筑，根据《太阳能热利用》表 9.3，可得1、选用集中热水系统；2、系统运行的方式选用强制循环系统，可以将储水箱置于室内，也不用高于集热器；3、为了达到较高的效率，选择直接系统，不使用换热器；4、使用内...
