100万at汽油加氢装置土建工程施工组织设计方案VIP免费

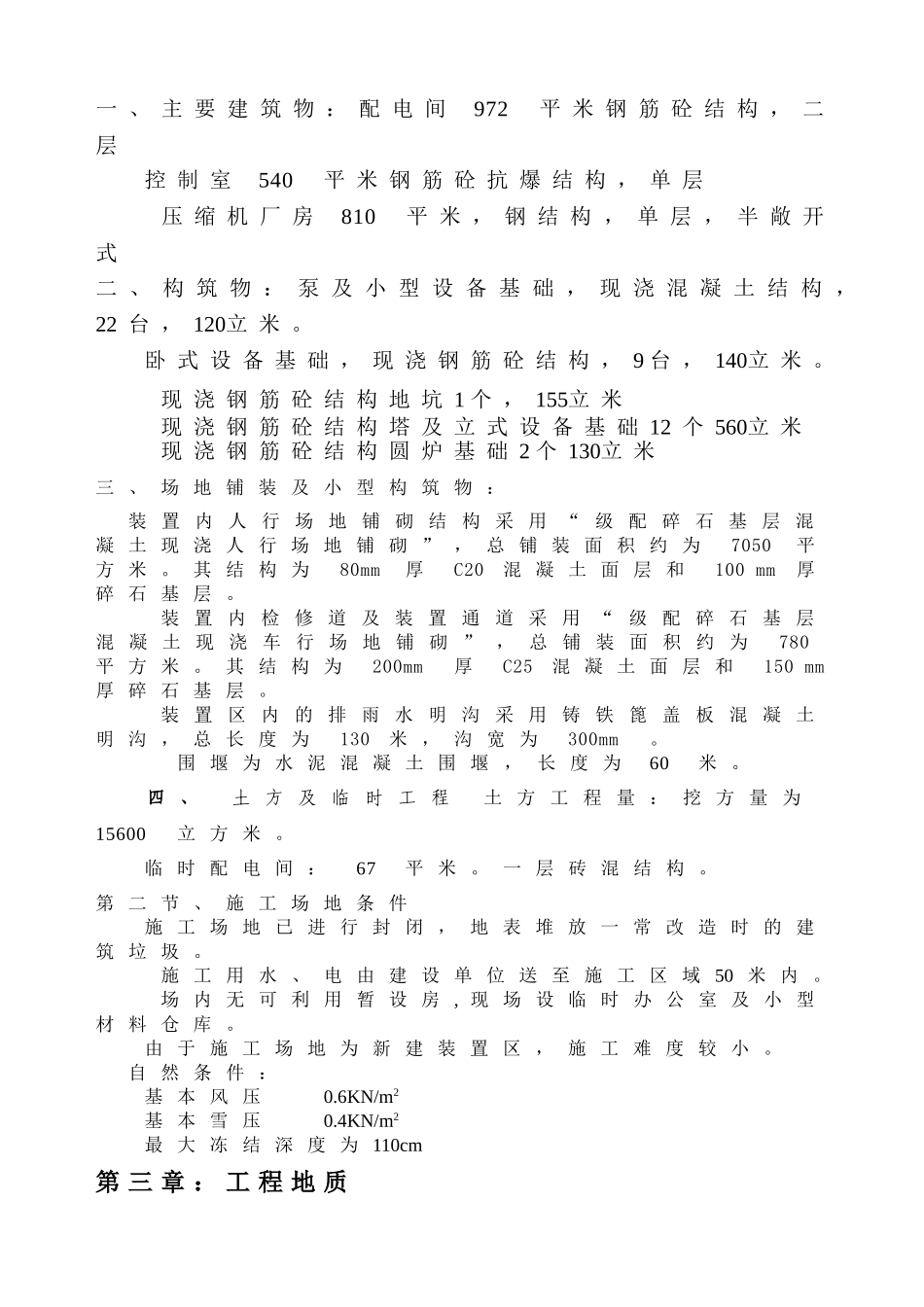

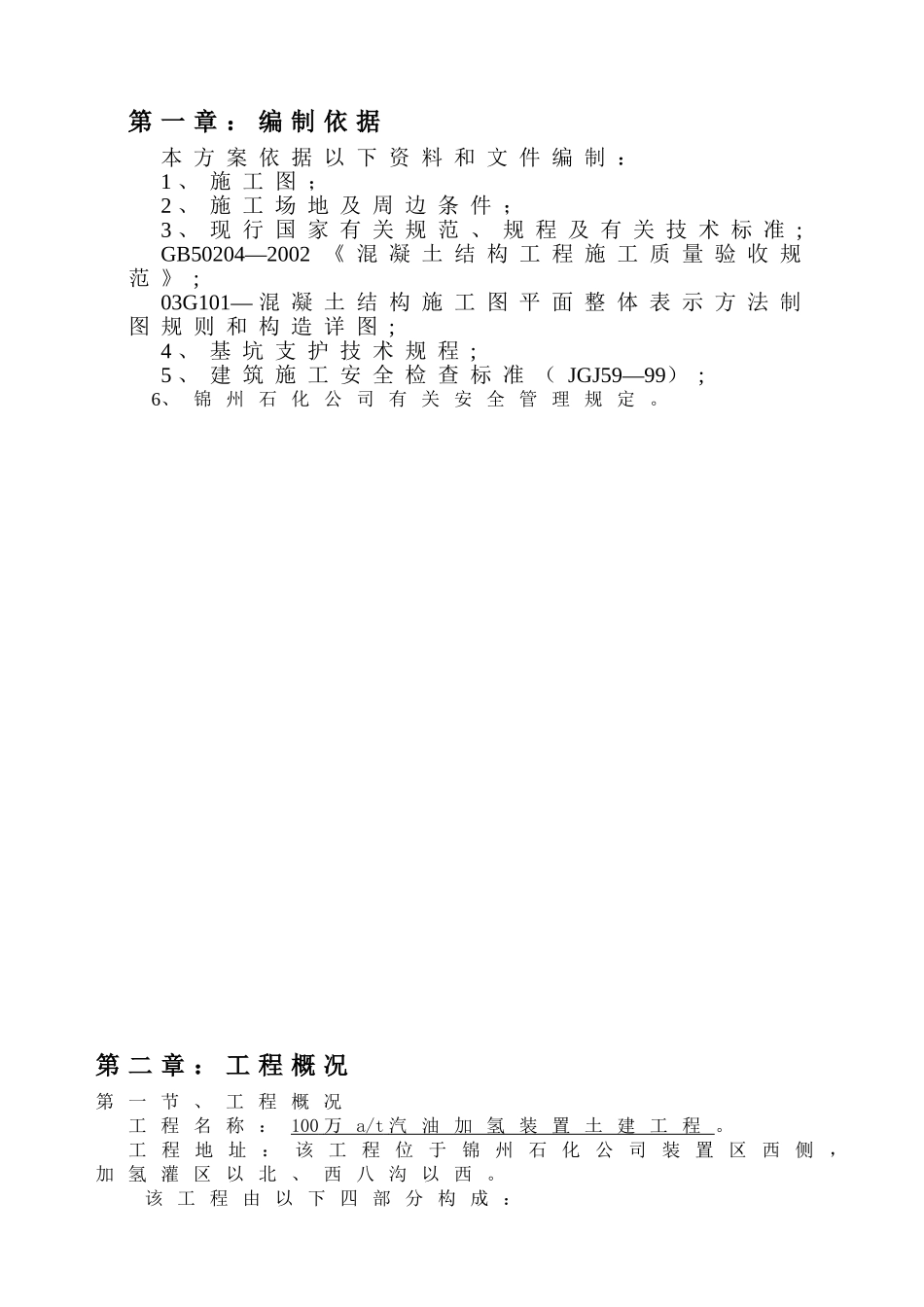

第一章：编制依据本方案依据以下资料和文件编制：1、施工图；2、施工场地及周边条件；3、现行国家有关规范、规程及有关技术标准;GB50204—2002《混凝土结构工程施工质量验收规范》;03G101—混凝土结构施工图平面整体表示方法制图规则和构造详图;4、基坑支护技术规程;5、建筑施工安全检查标准（JGJ59—99）;6、锦州石化公司有关安全管理规定。第二章：工程概况第一节、工程概况工程名称：100万a/t汽油加氢装置土建工程。工程地址：该工程位于锦州石化公司装置区西侧，加氢灌区以北、西八沟以西。该工程由以下四部分构成：一、主要建筑物：配电间972平米钢筋砼结构，二层控制室540平米钢筋砼抗爆结构，单层压缩机厂房810平米，钢结构，单层，半敞开式二、构筑物：泵及小型设备基础，现浇混凝土结构，22台，120立米。卧式设备基础，现浇钢筋砼结构，9台，140立米。现浇钢筋砼结构地坑1个，155立米现浇钢筋砼结构塔及立式设备基础12个560立米现浇钢筋砼结构圆炉基础2个130立米三、场地铺装及小型构筑物：装置内人行场地铺砌结构采用“级配碎石基层混凝土现浇人行场地铺砌”，总铺装面积约为7050平方米。其结构为80mm厚C20混凝土面层和100mm厚碎石基层。装置内检修道及装置通道采用“级配碎石基层混凝土现浇车行场地铺砌”，总铺装面积约为780平方米。其结构为200mm厚C25混凝土面层和150mm厚碎石基层。装置区内的排雨水明沟采用铸铁篦盖板混凝土明沟，总长度为130米，沟宽为300mm。围堰为水泥混凝土围堰，长度为60米。四、土方及临时工程土方工程量：挖方量为15600立方米。临时配电间：67平米。一层砖混结构。第二节、施工场地条件施工场地已进行封闭，地表堆放一常改造时的建筑垃圾。施工用水、电由建设单位送至施工区域50米内。场内无可利用暂设房,现场设临时办公室及小型材料仓库。由于施工场地为新建装置区，施工难度较小。自然条件：基本风压0.6KN/m2基本雪压0.4KN/m2最大冻结深度为110cm第三章：工程地质第一节、自然地理、水文气象场地位于锦州石化公司加氢灌区以北。勘察场地气象条件：属于北温带半湿润大陆型季风气候区，年平均气温9.2℃，月平均21～24℃，6～8月气温高，1、2、12月气温最低，月平均-5.3℃～-8.4℃。多年平均降水量560.87mm，多集中在6～8月，占年降雨量的67.73%，年蒸发量1811.5mm，4～6月蒸发量最大，占年蒸发量的40%以上。第二节、地层结构、岩性特征及地下水地形地貌勘察场地所处地貌单元为丘陵，坡度小于3%，大致呈西北向东南倾斜，地势开阔，地表原为耕地，高程处于34.93—39.25米之间。现场地内为一常检修时排放的建筑垃圾。地层结构和岩性特征根据地层的时代、成因及工程地质特性，将勘探深度内所揭露的地层划分为如下几个工程地质层：①粉质粘土：黄褐色，硬塑-坚硬，顶部可塑，韧性高，干强度高，切面较光滑，层厚1.10～3.80m，层底高程32.24～37.35；②1全风化砂岩：黄褐色，原岩结构构造已破坏，层厚0.5～3.0米；②2：强风化砂岩：黄褐色，节理裂隙发育，层厚3.10～8.40米；②3中风化砂岩：黄褐色-灰褐色，揭露层厚2.20～7.30.地下水情况地下水类型为基岩风化裂隙水，赋存于砂岩局部夹泥岩、页岩的构造-风化裂隙中，与裂隙的发育程度关系密切，勘查期间各孔均见有地下水，水位埋深在2.3～4.0米。各层岩土的地基承载力特征值见下表。各层岩土的地基承载力特征值fak表岩土层地基承载力特征值fak（kpa）土工试验法原位测试法推荐值粉质粘土层①210190160全风化砂岩②1210200强风化砂岩②2430440400中风化砂岩②3830750第四章：施工部署根据工程项目的总工期安排、施工季节、场地周边情况、工程地质条件等具体情况对该工程做如下的部署：第一节、工期总部署根据施工合同要求该基础工程计划于2010年9月15日开工，2010年12月14日竣工。主要完成已发施工图单体工程基础部分。该工程按装置区布局，按检修道分割成以下三部分：1、西北：由炉区基础、构架-2基础、3#管桥、冷却器基础等组成。2、东北：主要由构架-1、1#管桥、泵、罐基础等组成。3、南侧：主要由以下构、建筑物组成：压缩机厂房、配电间、控制室及2#管桥组成；竖向工程：人行场地铺砌7050平方...
