通风设施标准

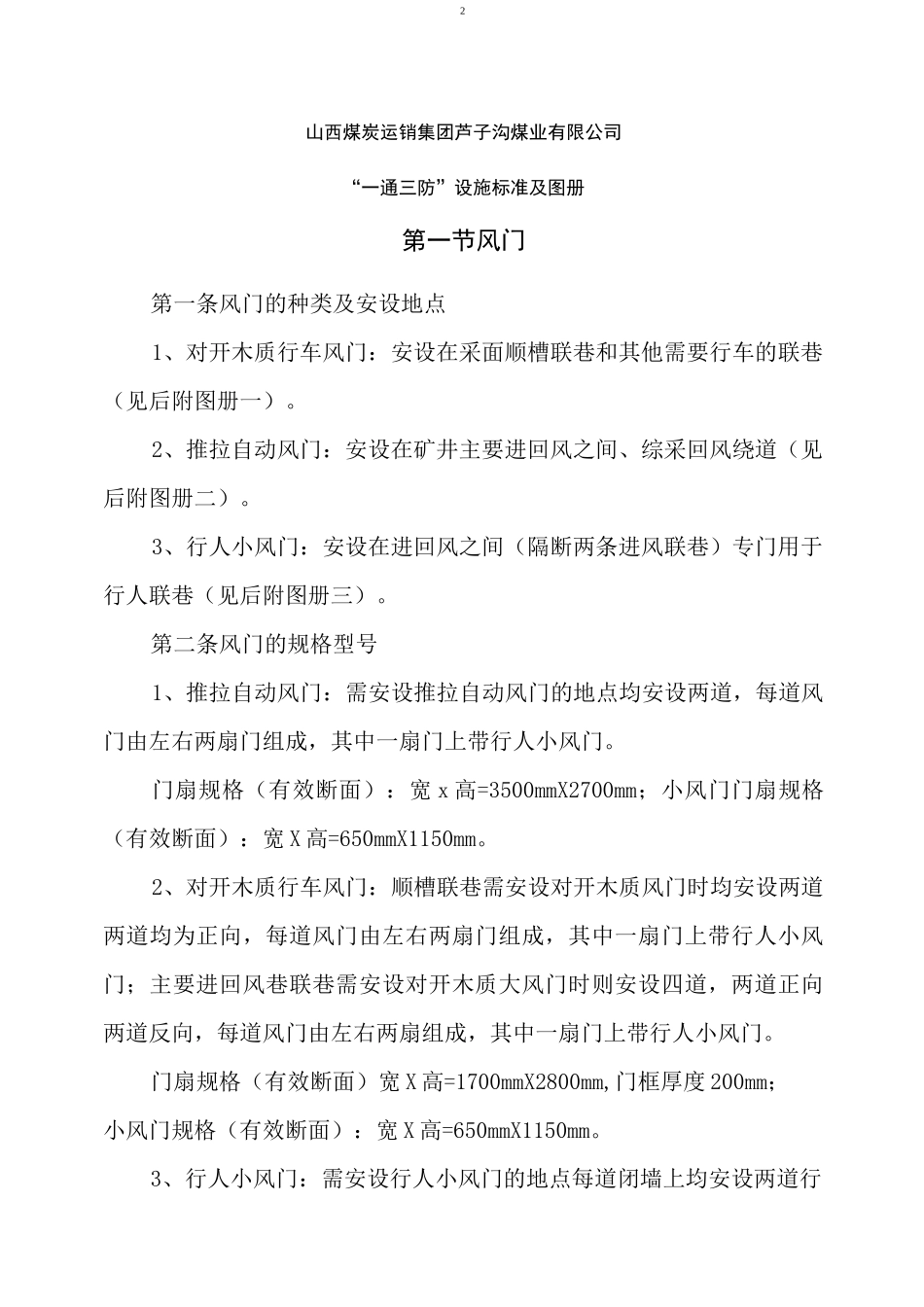

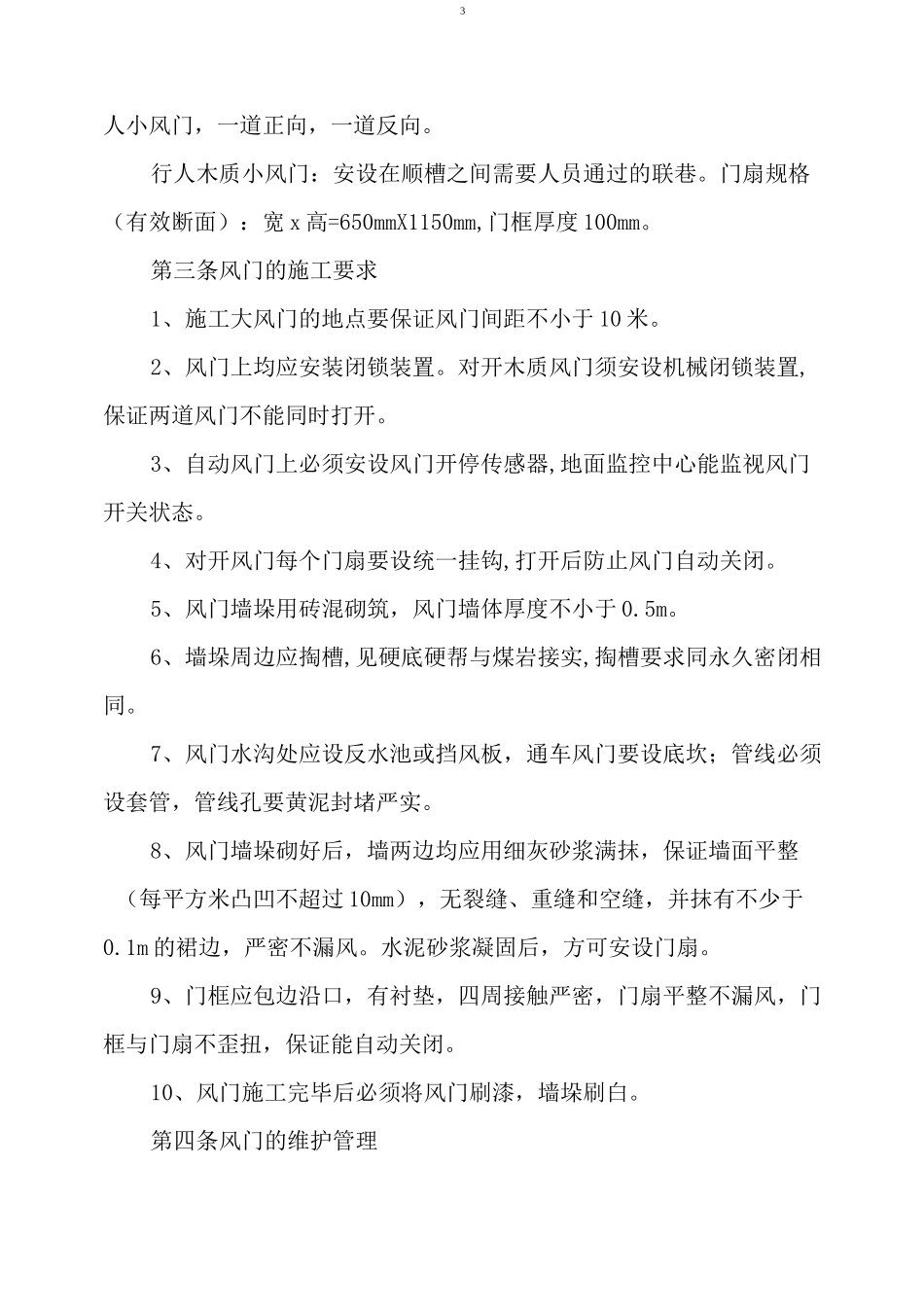

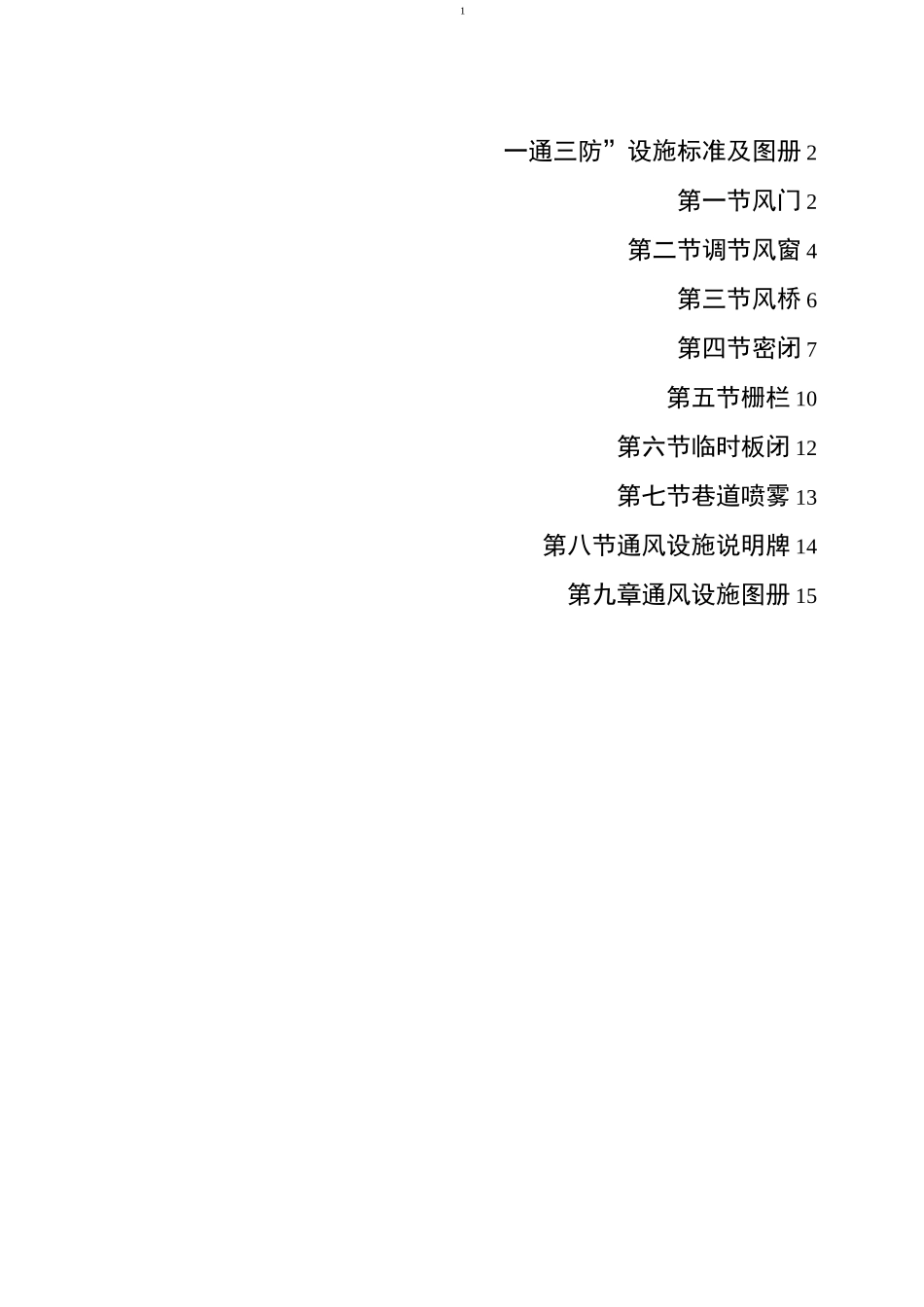

1一通三防”设施标准及图册 2第一节风门 2第二节调节风窗 4第三节风桥 6第四节密闭 7第五节栅栏 10第六节临时板闭 12第七节巷道喷雾 13第八节通风设施说明牌 14第九章通风设施图册 152山西煤炭运销集团芦子沟煤业有限公司“一通三防”设施标准及图册第一节风门第一条风门的种类及安设地点1、对开木质行车风门：安设在采面顺槽联巷和其他需要行车的联巷（见后附图册一）。2、推拉自动风门：安设在矿井主要进回风之间、综采回风绕道（见后附图册二）。3、行人小风门：安设在进回风之间（隔断两条进风联巷）专门用于行人联巷（见后附图册三）。第二条风门的规格型号1、推拉自动风门：需安设推拉自动风门的地点均安设两道，每道风门由左右两扇门组成，其中一扇门上带行人小风门。门扇规格（有效断面）：宽 x 高=3500mmX2700mm；小风门门扇规格（有效断面）：宽 X 高=650mmX1150mm。2、对开木质行车风门：顺槽联巷需安设对开木质风门时均安设两道两道均为正向，每道风门由左右两扇门组成，其中一扇门上带行人小风门；主要进回风巷联巷需安设对开木质大风门时则安设四道，两道正向两道反向，每道风门由左右两扇组成，其中一扇门上带行人小风门。门扇规格（有效断面）宽 X 高=1700mmX2800mm,门框厚度 200mm；小风门规格（有效断面）：宽 X 高=650mmX1150mm。3、行人小风门：需安设行人小风门的地点每道闭墙上均安设两道行3人小风门，一道正向，一道反向。行人木质小风门：安设在顺槽之间需要人员通过的联巷。门扇规格（有效断面）：宽 x 高=650mmX1150mm,门框厚度 100mm。第三条风门的施工要求1、施工大风门的地点要保证风门间距不小于 10 米。2、风门上均应安装闭锁装置。对开木质风门须安设机械闭锁装置,保证两道风门不能同时打开。3、自动风门上必须安设风门开停传感器,地面监控中心能监视风门开关状态。4、对开风门每个门扇要设统一挂钩,打开后防止风门自动关闭。5、风门墙垛用砖混砌筑，风门墙体厚度不小于 0.5m。6、墙垛周边应掏槽,见硬底硬帮与煤岩接实,掏槽要求同永久密闭相同。7、风门水沟处应设反水池或挡风板，通车风门要设底坎；管线必须设套管，管线孔要黄泥封堵严实。8、风门墙垛砌好后，墙两边均应用细灰砂浆满抹，保证墙面平整（每平方米凸凹不超过 10mm），无裂缝、重缝和空缝，并抹有不少于0.1m 的裙边，严密不漏风。水泥砂浆凝固后，方可安设门扇。9、门框应包边沿口，有衬垫，四周接触严密，门扇平整不漏...
