电机单机试车方案

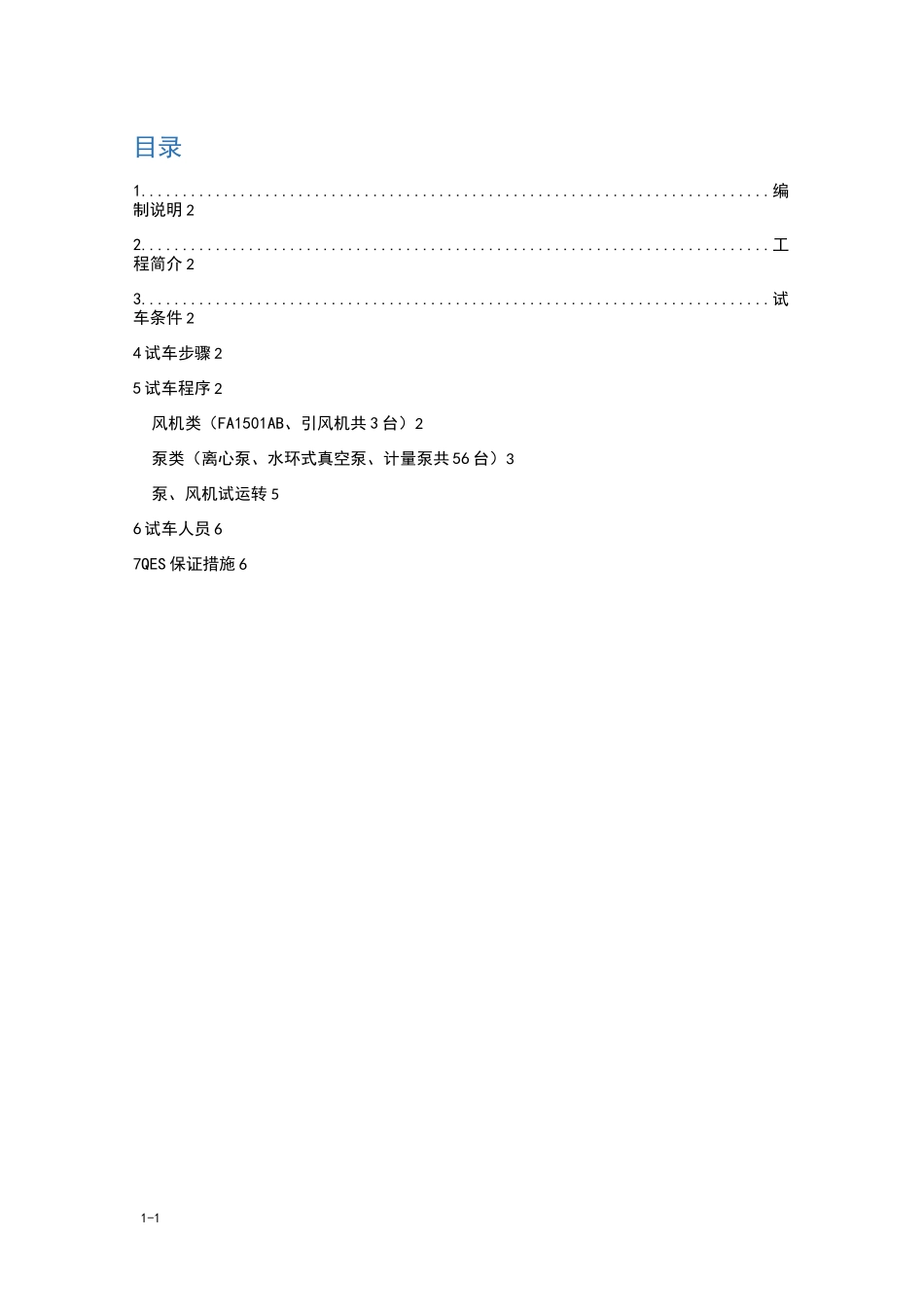

1-1目录1............................................................................编制说明 22............................................................................工程简介 23............................................................................试车条件 24 试车步骤 25 试车程序 2风机类（FA1501AB、引风机共 3 台）2泵类（离心泵、水环式真空泵、计量泵共 56 台）3泵、风机试运转 56 试车人员 67QES 保证措施 62-2-1. 编制说明为指导盘锦浩业 240 万吨/年催化裂化装置内机器类设备试车，保证试车工作安全顺利进行，特编制本方案。本方案编制依据：1.2.1《压缩机、风机、泵安装工程施工及验收规范》(GB50275-2010)。《石油化工机械设备安装施工规范及验收通用规范》(SH3538-2005)。本方案如有与生产厂家的技术文件相冲突处，以技术文件为准。试车过程中将严格按生产厂家的技术文件和技术人员指导执行。2. 工程简介本工程的机械类设备有风机、泵等。因其主要分为两类所以对两类设备分别进行试车说明。3. 试车条件外围水系统、空气系统试车、试压成功，并能保证供应。各机械设备的全部安装工作结束，检查合格。二次灌浆及抹面结束，且达到设计强度。附属管道安装完毕、进口管道清理干净。电气、仪表调试合格。电容量及冷却水能保证机组运行需要。润滑油已加注完成。周围的操作现场整洁，各操作阀门标示清楚。4 试车步骤试车准备 T 电机单试 T 设备无负荷试运转 T 设备负荷试运转 T 停车不同的设备其步骤可能有所不同，实际步骤见试车程序。5 试车程序风机类(FA1501AB、引风机共 3 台)风机准备a、检查风机主轴和电机的找正；b、保证轴承所需要的机械油已加至正确的油位；c、检查风机进气、出气侧，保证空气自由通过；2-3-d、检查所有螺栓已充分拧紧，检查电机轴和风机叶轮的旋转方向是正确的；e、在轴承加油后，人工转动叶轮至少一圈保证叶轮与壳体有足够的间隙；f、检查在风机和管道中应没有积水，伸缩节原运输报装螺栓是否松开，应保证其能自由伸缩。试运行a、检查轴承的油位是否正常；b、开启冷却水阀，进行轴冷却；并关闭入口阀门c、松开风机靠背轮，点启动电机，确认风机叶轮转向是否正确，若正确则启动电机运行 2 小时；d、并监测轴承温度是否在 75°C 以下，查看任何不正常的振动；e、检查轴承的油位并与设计值比较；f、连接风机靠背轮，启动风机，运行 30 分钟，同时...
