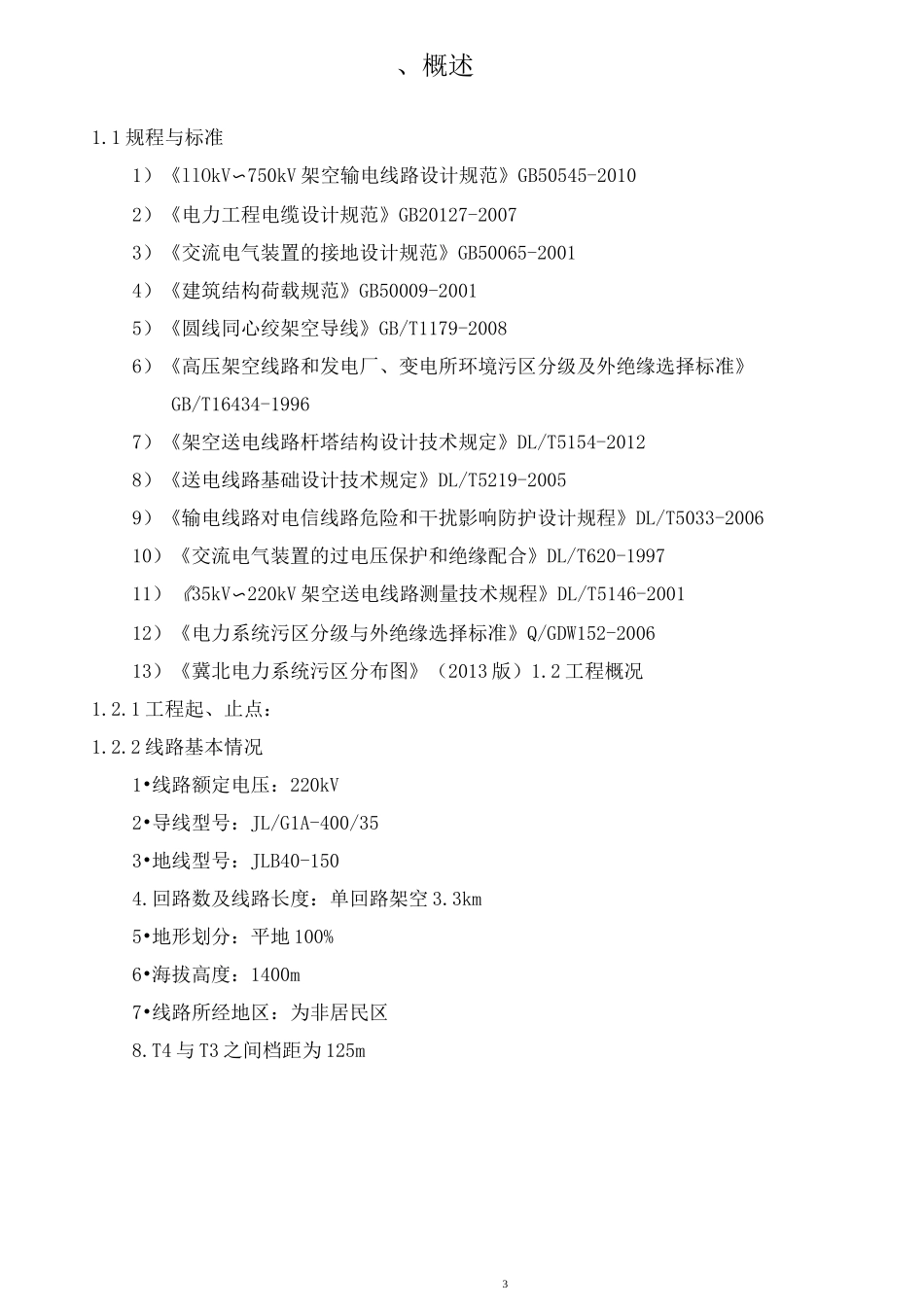

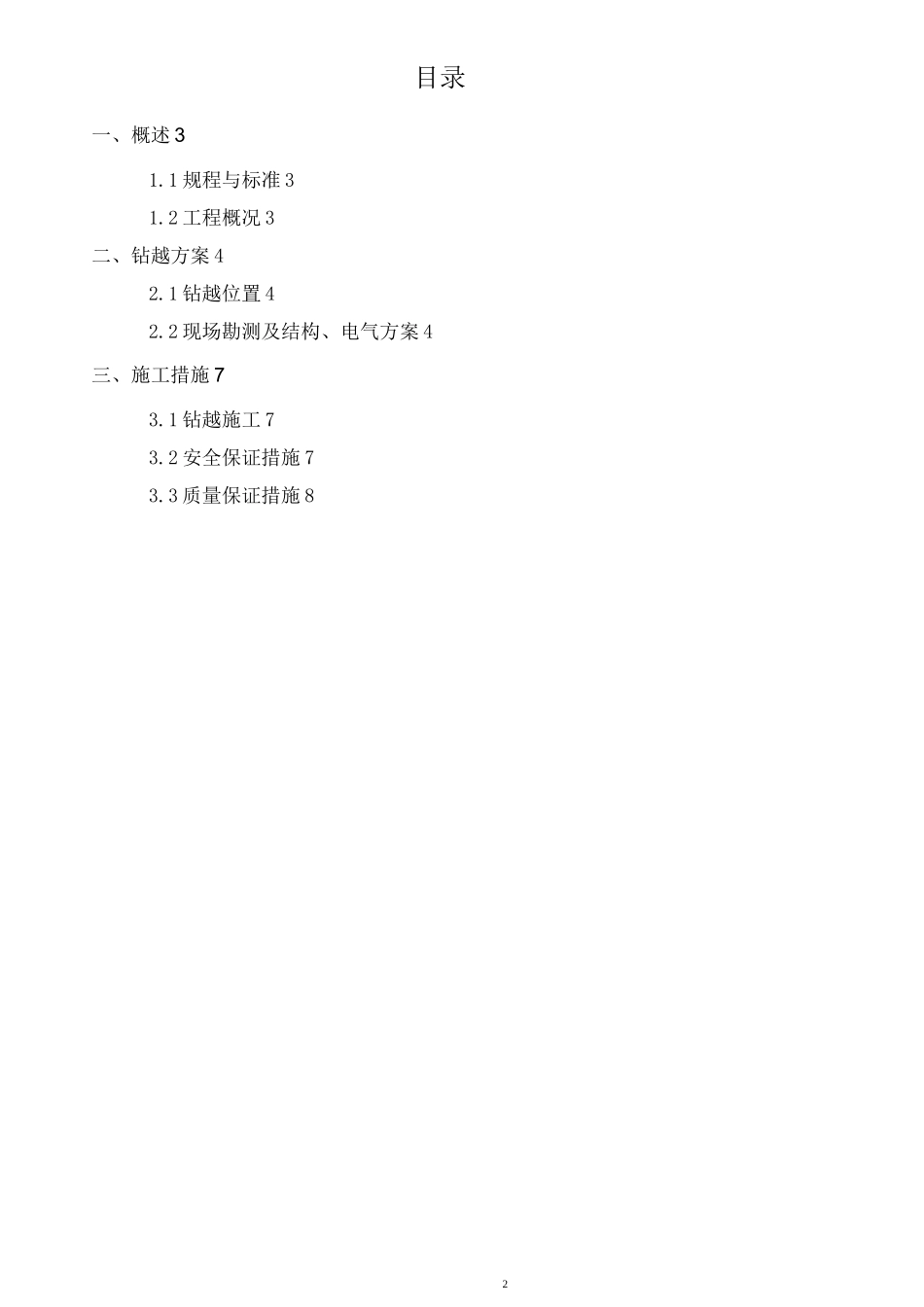

1施工方案编制单位：编制日期：二 O—五年十一月2目录一、概述 31.1 规程与标准 31.2 工程概况 3二、钻越方案 42.1 钻越位置 42.2 现场勘测及结构、电气方案 4三、施工措施 73.1 钻越施工 73.2 安全保证措施 73.3 质量保证措施 83、概述1.1 规程与标准1）《llOkV〜750kV 架空输电线路设计规范》GB50545-20102）《电力工程电缆设计规范》GB20127-20073）《交流电气装置的接地设计规范》GB50065-20014）《建筑结构荷载规范》GB50009-20015）《圆线同心绞架空导线》GB/T1179-20086）《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB/T16434-19967）《架空送电线路杆塔结构设计技术规定》DL/T5154-20128）《送电线路基础设计技术规定》DL/T5219-20059）《输电线路对电信线路危险和干扰影响防护设计规程》DL/T5033-200610）《交流电气装置的过电压保护和绝缘配合》DL/T620-199711）《35kV〜220kV 架空送电线路测量技术规程》DL/T5146-200112）《电力系统污区分级与外绝缘选择标准》Q/GDW152-200613）《冀北电力系统污区分布图》（2013 版）1.2 工程概况1.2.1 工程起、止点：1.2.2 线路基本情况1•线路额定电压：220kV2•导线型号：JL/G1A-400/353•地线型号：JLB40-1504.回路数及线路长度：单回路架空 3.3km5•地形划分：平地 100%6•海拔高度：1400m7•线路所经地区：为非居民区8.T4 与 T3 之间档距为 125m4、钻越方案2.1 钻越位置2.2 现场勘测及结构、电气方案校验采用的气象条件如下：气象名称气象要素气温(°C)基本风速(m/s)覆冰(mm)最低气温-4000平均气温000基本风速-528.10最大覆冰-510导线 10,地线 15安装情况-15100大气无风1500大气有风15100操作情况0150冰的比重0.9g/cm3雷暴日数40(天/年)详情参见附图：《平断面图》。r・*i*y•LIIB福 KK・)0DT 出 FtaD0a4.AA2K.ID■大■対-410曲 io.«uai$-]ft104vs0flIB10*00將护冰的比JE©4.3!I1.0feLV=132LH=15Bf3286-JC4-14D07.SUI 口=12,21=!?□LP.-iaoT42B5-JC1-14LU6三、施工措施3.1 钻越施工（1）进行地线展放时，在线轴前始终保持可靠接地。（2）采用人工展放导地线，先在一面挂线，挂线完成后，在跨越点中心俩边各 5 米处埋设 3吨地锚，在跨越点导线上加装尼龙压线滑车（每线一车）并通过① 8 的迪尼麻绳和① 11 的钢丝绳连接到地锚，地锚处设专人通过缓冲剂控制，随导地线上升缓慢放出，并保持一定的力度，不得松弛。（3）紧线...
