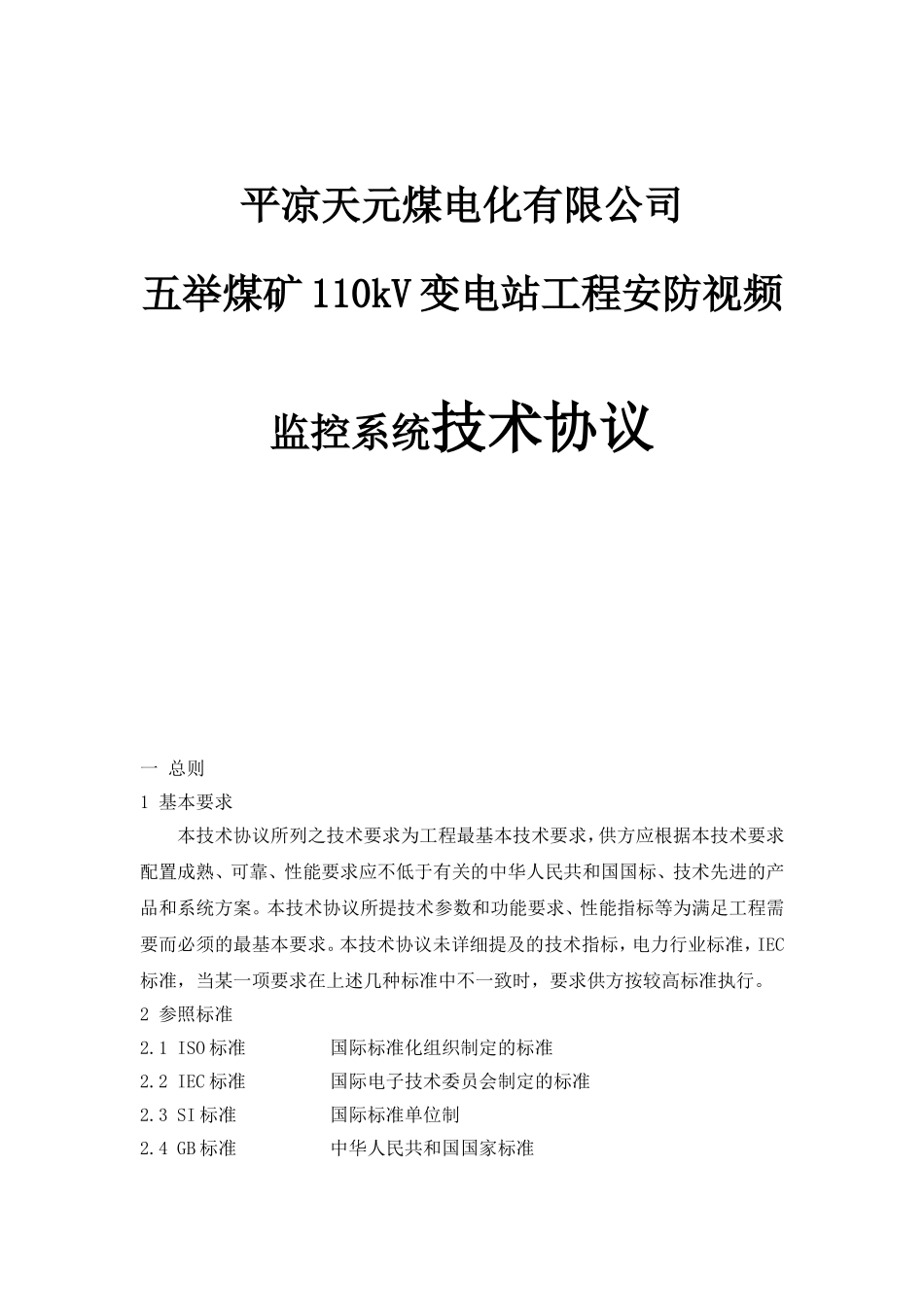

平凉天元煤电化有限公司五举煤矿110kV变电站工程安防视频监控系统技术协议一总则1基本要求本技术协议所列之技术要求为工程最基本技术要求，供方应根据本技术要求配置成熟、可靠、性能要求应不低于有关的中华人民共和国国标、技术先进的产品和系统方案。本技术协议所提技术参数和功能要求、性能指标等为满足工程需要而必须的最基本要求。本技术协议未详细提及的技术指标，电力行业标准，IEC标准，当某一项要求在上述几种标准中不一致时，要求供方按较高标准执行。2参照标准2.1ISO标准国际标准化组织制定的标准2.2IEC标准国际电子技术委员会制定的标准2.3SI标准国际标准单位制2.4GB标准中华人民共和国国家标准2.5DL标准中华人民共和国电力行业标准2.6CCITT国际电报电话咨询委员会标准2.7IEEE美国电气电子工程师协会标准2.8GA/T75-1994《安全防范工程程序与要求》2.9JGJ16-2008《民用建筑电气设计规范》2.10GBJ42-1981《工业企业通信设计规范》2.11GBJ115-1987《工业电视系统工程设计规范》2.12GB50198-1994《民用闭路监视电视系统工程技术规范》2.13GB50168-2006《电器装置安装工程电缆线路施工及验收规范》2.14GB/T2887-2000《电子计算机场地通用规范》2.15GB/T9813-2000《微型计算机通用规范》2.16DL476-1992《电力系统实时数据通信应用层协议》2.17IEC1011(1989),IEC1011(1991-09)《国际电子围栏标准》2.18EN-61011(1993)，EN61011(1996)《欧洲安全电子围栏标准》2.19GB12663-2001《防盗报警控制器通用技术条件》2.20GA/T16796-1997《安全防盗报警设备安全要求和试验方法》2.21GAT70－94GAT75－94《中华人民共和国安全行业标准》2.22IEC529防护等级2.23IEC61000-4-2静电放电实验2.24IEC61000-4-3辐射静电实验2.25IEC61000-4-4快速瞬变干扰实验2.26IEC61000-4-5浪涌抗干扰性实验3工作范围供方的工作范围将包括下列内容，但不仅仅限于此内容。3.1负责合同设备的工厂试验、包装和运输。3.2负责合同设备的参数设置。3.3负责提供合同设备的技术文件和图纸资料。3.4负责合同设备现场调试和保证期内的维修服务。3.5指导合同设备现场安装，参加现场验收。4环境参数要求4.1海拔高度：小于2000m。4.2环境温度：室外-45～60℃，室内-15～40℃。4.3月平均最大相对湿度：90％(25℃，无凝露)。4.4风力：8级二工程具体要求该系统可以实现对变电站各级配电装置、主控制室人员出入、运行设备及户外电气设备，所有隔离刀闸、断路器的开合状态进行全天24小时实时的监视，同时对变电站周围的人员活动进行监视，并具备周边防盗报警、摄像追踪记忆功能借此全面、及时了解全站发生情况，满足变电站的安全要求及少人职守或无人职守要求。同时具备将视频信息上传至集控主站的功能。1环境监控主变、断路器、刀闸的外观监视；非法入侵信号（值班室、配电装置室搬运设备门、通往过道门，院大门，围墙周界）监测。变电站设备区巡视，工作人员的操作合法性。2环境图像的监控变电站院内、室内外环境图像的采集处理；通过现场的图像和声音对变电站室内、外环境进行监测。3安防系统主设备匀速一体化智能球机（室内）、高速一体化智能球机（室外）、视频服务器、主控计算机、液晶显示器、网络交换机、报警解码器、硬盘、高压脉冲电子围栏等。三技术要求1主系统功能要求要求采用国际上先进的MPEG4视频压缩技术和基于IP网络的视频传输技术，可使系统的先进性保持10-15年；从而保护现有的投资。图像清晰度高，画面细微逼真，可以以低带宽传输每秒30幅画面的高质量图像。提供视频图像的实时监视和录像存储，所有现场图像均可同时在控制中心上显示，也可通过普通键盘或鼠标操作将视频图像切换到背投大屏幕上切换显示系统的配置可支持多种摄像机。可以自动/手动对任意摄像机画面进行切换。可以4画面、9画面、16画面切换显示现场图像，并可以进行任意画面的放大与组合。对图像的储存为30天。具有自动切换功能，各画面可按设定的顺序自动切换。具有频道丢失功能，当频道信号丢失，屏幕会显示频道号码机相应的报警，如有多个报警，可利用分割系统同时监视。通过点击主界面可以对各前端设备（监视点现场所安装设备）进行控制。...
