10-4电学实验(二)

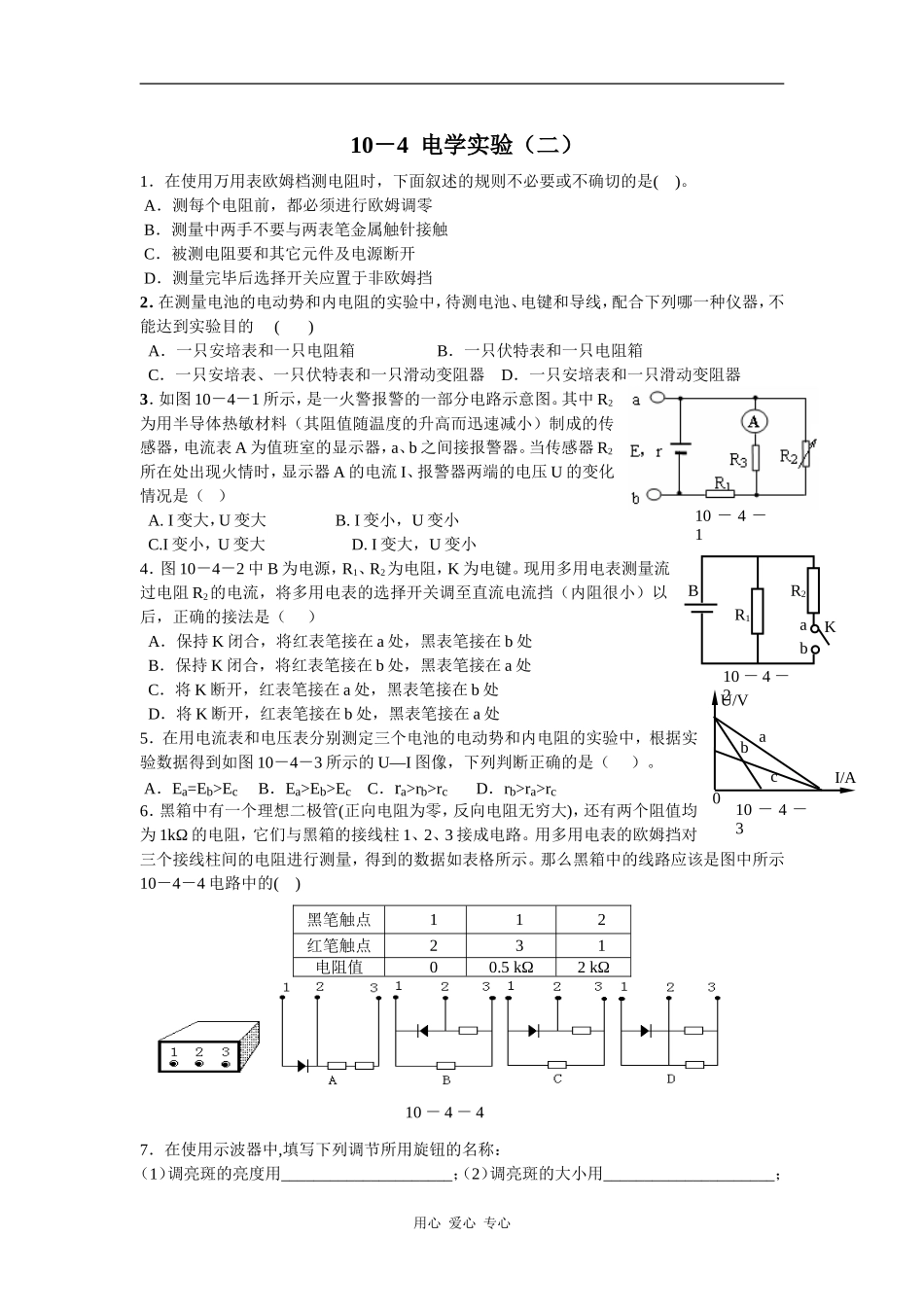

10-4电学实验(二)_第1页
1/2
10-4电学实验(二)_第2页
2/2
10-4 电学实验(二)1.在使用万用表欧姆档测电阻时,下面叙述的规则不必要或不确切的是( )。 A.测每个电阻前,都必须进行欧姆调零 B.测量中两手不要与两表笔金属触针接触 C.被测电阻要和其它元件及电源断开 D.测量完毕后选择开关应置于非欧姆挡2.在测量电池的电动势和内电阻的实验中,待测电池、电键和导线,配合下列哪一种仪器,不能达到实验目的 ( )A.一只安培表和一只电阻箱 B.一只伏特表和一只电阻箱C.一只安培表、一只伏特表和一只滑动变阻器 D.一只安培表和一只滑动变阻器3.如图 10-4-1 所示,是一火警报警的一部分电路示意图。其中 R2为用半导体热敏材料(其阻值随温度的升高而迅速减小)制成的传感器,电流表 A 为值班室的显示器,a、b 之间接报警器。当传感器 R2所在处出现火情时,显示器 A 的电流 I、报警器两端的电压 U 的变化情况是( )A. I 变大,U 变大B. I 变小,U 变小C.I 变小,U 变大 D. I 变大,U 变小4.图 10-4-2 中 B 为电源,R1、R2为电阻,K 为电键。现用多用电表测量流过电阻 R2的电流,将多用电表的选择开关调至直流电流挡(内阻很小)以后,正确的接法是( )A.保持 K 闭合,将红表笔接在 a 处,黑表笔接在 b 处B.保持 K 闭合,将红表笔接在 b 处,黑表笔接在 a 处C.将 K 断开,红表笔接在 a 处,黑表笔接在 b 处D.将 K 断开,红表笔接在 b 处,黑表笔接在 a 处5.在用电流表和电压表分别测定三个电池的电动势和内电阻的实验中,根据实验数据得到如图 10-4-3 所示的 U—I 图像,下列判断正确的是( )。 A.Ea=Eb>Ec B.Ea>Eb>Ec C.ra>rb>rc D.rb>ra>rc 6.黑箱中有一个理想二极管(正向电阻为零,反向电阻无穷大),还有两个阻值均为 1kΩ 的电阻,它们与黑箱的接线柱 1、2、3 接成电路。用多用电表的欧姆挡对三个接线柱间的电阻进行测量,得到的数据如表格所示。那么黑箱中的线路应该是图中所示10-4-4 电路中的( ) 7.在使用示波器中,填写下列调节所用旋钮的名称:(1)调亮斑的亮度用_____________________;(2)调亮斑的大小用_____________________;用心 爱心 专心黑笔触点112红笔触点231电阻值00.5 kΩ2 kΩ10 - 4 - 410 - 4 -1BR1R2Kab10 - 4 -2U/VI/Aabc010 - 4 -3(3)调亮斑的位置用_____________________;(4)调图像的幅度用_____________________;(5)观察...
