钢结构雨棚施工组织计划

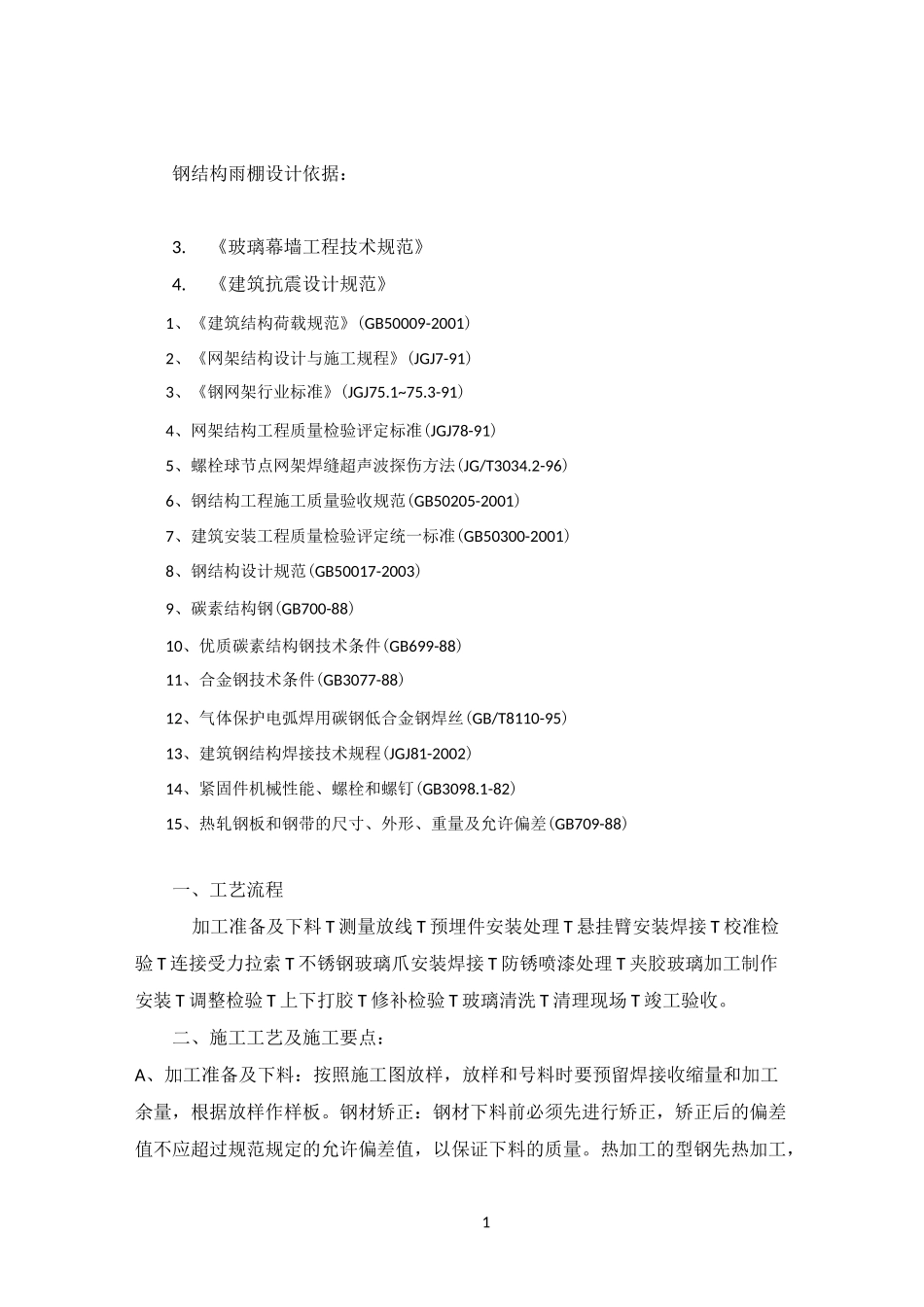

1钢结构雨棚设计依据：3.《玻璃幕墙工程技术规范》4.《建筑抗震设计规范》1、《建筑结构荷载规范》(GB50009-2001)2、《网架结构设计与施工规程》(JGJ7-91)3、《钢网架行业标准》(JGJ75.1~75.3-91)4、网架结构工程质量检验评定标准(JGJ78-91)5、螺栓球节点网架焊缝超声波探伤方法(JG/T3034.2-96)6、钢结构工程施工质量验收规范(GB50205-2001)7、建筑安装工程质量检验评定统一标准(GB50300-2001)8、钢结构设计规范(GB50017-2003)9、碳素结构钢(GB700-88)10、优质碳素结构钢技术条件(GB699-88)11、合金钢技术条件(GB3077-88)12、气体保护电弧焊用碳钢低合金钢焊丝(GB/T8110-95)13、建筑钢结构焊接技术规程(JGJ81-2002)14、紧固件机械性能、螺栓和螺钉(GB3098.1-82)15、热轧钢板和钢带的尺寸、外形、重量及允许偏差(GB709-88)一、工艺流程加工准备及下料 T 测量放线 T 预埋件安装处理 T 悬挂臂安装焊接 T 校准检验 T 连接受力拉索 T 不锈钢玻璃爪安装焊接 T 防锈喷漆处理 T 夹胶玻璃加工制作安装 T 调整检验 T 上下打胶 T 修补检验 T 玻璃清洗 T 清理现场 T 竣工验收。二、施工工艺及施工要点：A、加工准备及下料：按照施工图放样，放样和号料时要预留焊接收缩量和加工余量，根据放样作样板。钢材矫正：钢材下料前必须先进行矫正，矫正后的偏差值不应超过规范规定的允许偏差值，以保证下料的质量。热加工的型钢先热加工，2待冷却后再号孔。钢板预埋件及其他零件切割钻孔及喷防腐漆处理B、测量放线：根据土建标高基准线测预埋件标高中心线，检查预埋件标高偏差、左右偏差。整理结果，确定预埋件分隔的调整处理方案。沿楼板外沿弹出墨线定出预埋件顶标高线。C、预埋件安装处理：定位预埋件安装位置，打钻安装。要求预埋件位置准确、埋设牢固。标高偏差不大于 9mm，左右位移不大于 20mm。D、悬挂臂安装焊接：悬挂臂安装采用焊接，需检查焊接节点，调节悬挂臂设计坡度，准确无误方能进行焊接。靠边一条悬挂臂准确无误后，安装另一边一条悬挂臂，就位准确后点焊。然后以此两条悬挂臂为基准拉出悬挂臂的最高、最底标高线，一一焊接剩余悬挂臂。并焊接无缝钢管。型钢需接长时，先焊接头并矫直。采用型钢接头时，为使接头型钢与钢板预埋件紧贴，应按设计要求铲去楞角。对接焊缝应在焊缝的两端焊上引弧板，其材质和波口型式与焊件相同，焊后气割切除并磨平。E、校准检验：悬挂臂安装后首先检查现场连接部位的质量。悬挂臂安装质量...
