先张法预应力空心板梁施工组织设计VIP专享

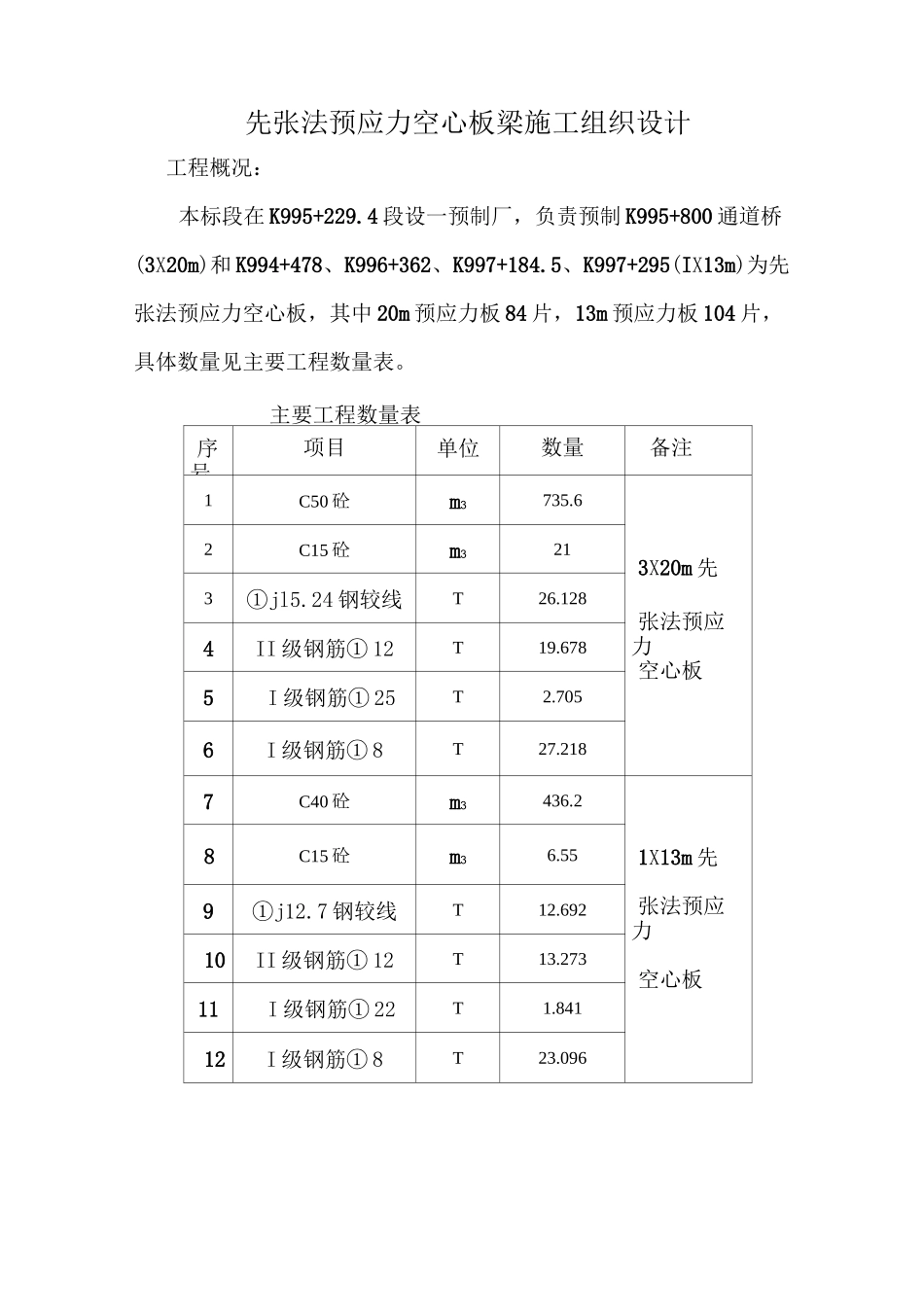

先张法预应力空心板梁施工组织设计工程概况：本标段在 K995+229.4 段设一预制厂，负责预制 K995+800 通道桥(3X20m)和 K994+478、K996+362、K997+184.5、K997+295(IX13m)为先张法预应力空心板，其中 20m 预应力板 84 片，13m 预应力板 104 片，具体数量见主要工程数量表。主要工程数量表序号项目单位数量备注1C50 砼m3735.62C15 砼m3213X20m 先3①jl5.24 钢较线T26.128张法预应力4II 级钢筋① 12T19.678空心板5I 级钢筋① 25T2.7056I 级钢筋① 8T27.2187C40 砼m3436.28C15 砼m36.551X13m 先张法预应力空心板9①j12.7 钢较线T12.69210II 级钢筋① 12T13.27311I 级钢筋① 22T1.84112I 级钢筋① 8T23.096二、组织机构及人员分工序号工种人数（人）工作内容1现场负责人1全面负责预制厂管理，劳、材、机告等协调工作2质检工程师1负责生产质量3技术负责人1负责施工方案的制定及优化、材料计划、资料整理工作、生产过程监督、检查、计量工作4施工队长1组织生产要素，全面管理生产5工班长1负责每天工作安排、分工、与其它管理人员的联络工作6试验员1负责材料检验、标识，砼质量控制、记录，制作试件7材料员1负责预制厂材料统计、联络、米购工作8司机4开装载机、砼运输车、搅拌机9电工1负责场内所有生产、生活用电10钢材加工人员4负责钢材，料、储存、加工11钢筋安装人员12负责钢筋安装工作12模板工12负责模板安装、拆除、清理、倒运、涂油等工作13水泥工4水泥上料工作14砼出料人员4砼上料15砼振捣工4砼振捣16砼养护工4梁体养护17张拉人员4负责钢绞线张拉、放张、记录工作18杂工4负责收拾现场、零散破坏工作、移梁工作19合计64机械、设备计划表序号各称单位数量备注1龙门吊座22500L 搅拌机台23配料机套14砼运输车台25315KW 变压器台16张拉设备套27弯筋切割机套18砂轮切割机台19电焊机台210振动棒根1011水泵台212空压机台1用于胶囊充气模板配置计划表序号 部位单位数量 说明120 米中板侧模套3220 米边板翼缘侧模板套1320 米板梁端模套4中板 3 套边板 1 套420 米板梁芯模©62.5cm 胶囊条4备用 1 条513 米中板侧模套3613 米边板翼缘侧模板套1713 米板梁端模套4不同角度做 4 套813 米板梁芯模©35cm 椭圆条5备用 1 条13m 预制板总体施工进度表项目开始时间结束时间施工准备2004 年 4 月 1 日2004 年 4 月 29 日钢筋加工2004 年 4 月 15 日2004 年 5 月 29 日砼浇筑2004 年 4 月...
