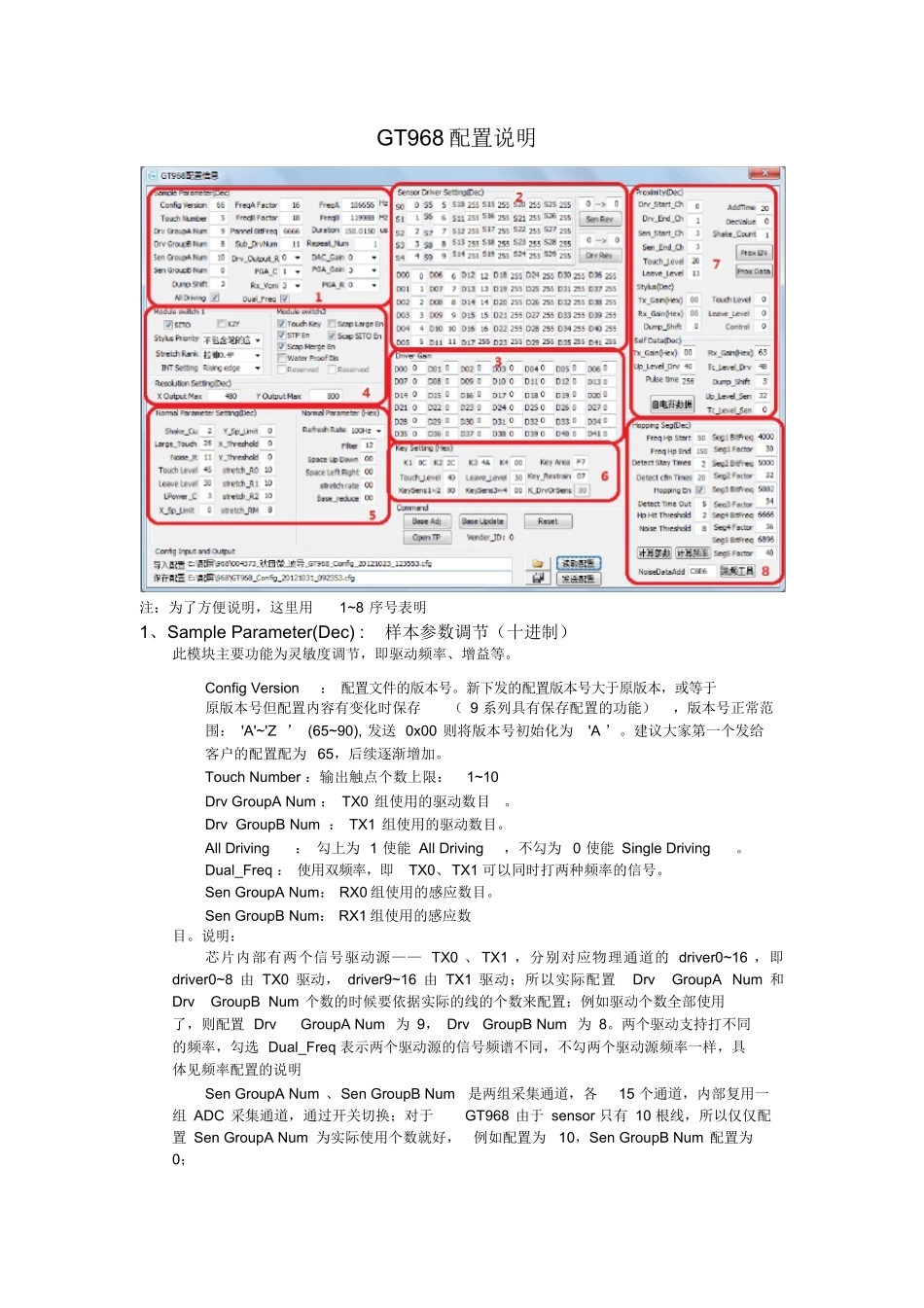

GT968配置说明注：为了方便说明，这里用1~8序号表明1、SampleParameter(Dec):样本参数调节（十进制）此模块主要功能为灵敏度调节，即驱动频率、增益等。ConfigVersion：配置文件的版本号。新下发的配置版本号大于原版本，或等于原版本号但配置内容有变化时保存（9系列具有保存配置的功能），版本号正常范围：'A'~'Z’(65~90),发送0x00则将版本号初始化为'A’。建议大家第一个发给客户的配置配为65，后续逐渐增加。TouchNumber：输出触点个数上限：1~10DrvGroupANum：TX0组使用的驱动数目。DrvGroupBNum：TX1组使用的驱动数目。AllDriving：勾上为1使能AllDriving，不勾为0使能SingleDriving。Dual_Freq：使用双频率，即TX0、TX1可以同时打两种频率的信号。SenGroupANum：RX0组使用的感应数目。SenGroupBNum：RX1组使用的感应数目。说明：芯片内部有两个信号驱动源——TX0、TX1，分别对应物理通道的driver0~16，即driver0~8由TX0驱动，driver9~16由TX1驱动；所以实际配置DrvGroupANum和DrvGroupBNum个数的时候要依据实际的线的个数来配置；例如驱动个数全部使用了，则配置DrvGroupANum为9，DrvGroupBNum为8。两个驱动支持打不同的频率，勾选Dual_Freq表示两个驱动源的信号频谱不同，不勾两个驱动源频率一样，具体见频率配置的说明SenGroupANum、SenGroupBNum是两组采集通道，各15个通道，内部复用一组ADC采集通道，通过开关切换；对于GT968由于sensor只有10根线，所以仅仅配置SenGroupANum为实际使用个数就好，例如配置为10，SenGroupBNum配置为0；AllDriving表示所有驱动线同时打脉冲信号，SingleDriving表示驱动线一根一根按顺序打。优先选前者，因为节省时间；FreqAfactor：驱动组A的驱动频率倍频系数。FreqBfactor：驱动组B的驱动频率倍频系数。FreqA=A倍频系数*基频FreqB=A倍频系数*基频Pannel_BitFreq：驱动组A、B的基频，范围：1526HZ<基频<14600HzDuration：为Pannel_BitFreq的倒数，即为脉冲时间，以us为单位，范围：68.493us~655.307us。时间越长，rawdata数值越大。建议配置到100~300之间。Duration与Pannel_BitFreq只需配置一个，另外一个自动计算出来。说明：Pannel_BitFreq是两个驱动共享的一个频率器发出脉冲的频率，称之为基频，该脉冲在经过两个驱动源TX0、1内会被倍频，倍频系数为FreqAfactor、FreqBfactor，最终输出的频率为FreqA、FreqB，也就是在屏体上可测试到的脉冲频率。Duration实际上是脉冲周期，即Pannel_BitFreq的倒数。因此改变基频，周期数Duration会改变，输出频率和倍频系数也会改变。Drv_output_R：4档可调，应为00:0Ω,01:875Ω,10:1.75KΩ,11:2.625KΩ。电阻越大，RawData越小。Sub_DrvNum:采样驱动分组数，可配置为7，9，11，13，15，17，19，21，23；不要配置为除上述外的其他组数，否则可能出错。该配置将采样进行了分组，如配置为7，则意思在同一根感应线上每采7根驱动线分为一组，如果17根驱动线，则分为3组。这个分组跟数据解码有关。所以这个数据要配置适中，配大一点，脉冲采样时间会少，但是每组的驱动数多，解码计算用时比较长，反之相反。对于GT968建议配置成9.例子：Driver_Group_A_number为9，Driver_Group_B_number为8，SubFrame_DrvNum配置为11（比9大）；若Driver_Group_A_number为10，Driver_Group_B_number为8，SubFrame_DrvNum配置为11（比10大）。Repeat_Num:采样累加次数，如配置为2，则整屏采样完两次后将采样值累加输出。固定配置为1，不需要累加。DAC_Gain：８档可调，该增益决定RawData值大小，DAC_Gain越大RawData越小。PGA_C:0为100f，1为300f，调节基本无影响。PGA_Gain:8档可调，0：10KΩ，7：112KΩ，电阻越大RawData越大，参考配置为2，根据实际情况加以调整。Rx_Vcmi:程序固定为1.2VPGA_R：4档可调，0：0.3KΩ，3：40KΩ，电阻越大RawData越小DumpShift：原始数据左移位数，如设3，为原始数据左移三位，即将原始数据放大2的n次方。例如配置3放大8倍，配置2放大4倍，配置1放大2倍。通常配置成3。优先通过前面的增益将RawData增大。2、SensorandDriverSetting(Dec感)应驱动线序设置顾名思义，该部分的配置是来决...
