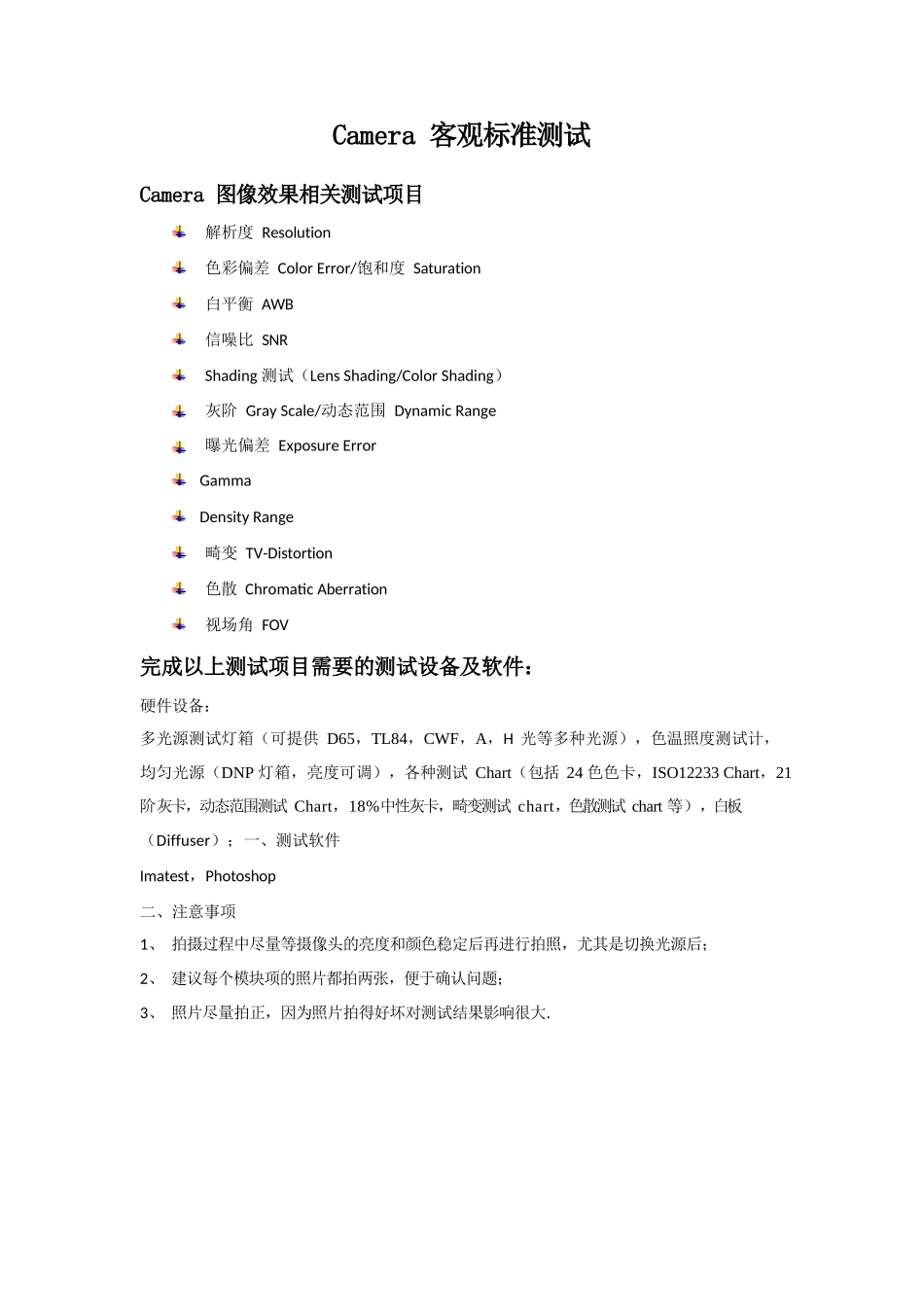

Camera客观标准测试Camera图像效果相关测试项目解析度Resolution色彩偏差ColorError/饱和度Saturation白平衡AWB信噪比SNRShading测试（LensShading/ColorShading）灰阶GrayScale/动态范围DynamicRange曝光偏差ExposureErrorGammaDensityRange畸变TV-Distortion色散ChromaticAberration视场角FOV完成以上测试项目需要的测试设备及软件：硬件设备：多光源测试灯箱（可提供D65，TL84，CWF，A，H光等多种光源），色温照度测试计，均匀光源（DNP灯箱，亮度可调），各种测试Chart（包括24色色卡，ISO12233Chart，21阶灰卡，动态范围测试Chart，18%中性灰卡，畸变测试chart，色散测试chart等），白板（Diffuser）；一、测试软件Imatest，Photoshop二、注意事项1、拍摄过程中尽量等摄像头的亮度和颜色稳定后再进行拍照，尤其是切换光源后；2、建议每个模块项的照片都拍两张，便于确认问题；3、照片尽量拍正，因为照片拍得好坏对测试结果影响很大.测解析力直接打开前一张MTF测试图色彩还原、饱和度、白平衡、信噪比、曝光、Gamma灰阶、动态范围Shading测试灰阶、动态范围畸变Imatest界面简介一、解析度(Resolution)1.1测试目的：测试手机拍照系统的清晰度，包含中心解析度和边角解析度；1.2测试设备：12233Chart，色温照度计；1.3测试环境：实验室光线照度为>200Lux。原则上是保持chart表面照度均匀的前提下，尽量让测试环境达到最亮，我们实际调试时为了提高效率，尽量模拟客户的测试环境。1.4拍照步骤：（1）将手机Camera调至sensor实际分辨率，其余拍照菜单保持默认选项（如EV、Flash等）；（2）将12233Chart垂直固定在墙上；注：30像素选用1X的Chart，130万和200万像素的选用2X的Chart，500万像素的选用4X的Chart，1200万像素以上的项目选用增强型4XChart.（3）移动手机的位置，保证手机摄像头的光轴与ISO12233Chart平面垂直，测MTF值时使ISO12233Chart中的4：3区域正好落在手机的预览画面中,如下图1红线框所示：图1（4）固定手机，待图像稳定后拍照；（5）测线对时，中心的解析度测试可用上述照片，角落解析度测试需另外拍两张照片。拍照步骤同上，不同的是调节手机预览ISO12233Chart的区域，具体拍照区域见图2，图3的红色线框区域：对图2图31.5测试方法（1）线对读取方法：从低频楔形线对（可以很容易的辩别为5/9条线）开始往高频率开始读，当不能再辩别为5/9条线对的时候，就该处的值为此处的解析度值；注：一般用人眼去分辨只能读出线对的大概值，也可以使用测线对的软件（如HYRes3_1）测出精确的线①②采用上一次的ROI，但要重新确认设置选项采用上一次的ROI及设置选项进行测试在上一次测试的ROI上进行微调重新选择测试区域（2）MTF测试方法：1）、点击Imatest主界面按钮，导入相应图片；注：利用Imatest进行测试时，存放图片的路径中不要出现中文字样，否则计算过程中会卡住，需要重启Imatest才能继续进行测试。2）、选择测试区域如果之前测试过MTF，选择完测试图片软件会显示上一次测试选中的RO（I并提示是否要按上一次的测试区域及设置进行测试，如下所示：RegionofInterest），注：Imatest中出现的Expressmode都是按照上一次的settiing&option进行测试的意思。③ROI对整个ROI进行上下左右微调ROI单独对ROI的边缘进行上下左右微调对ROI放大显示或正常显示继续放弃此次选中的ROI，重启选择ROI对选好的区域直接按之前的设置选项测试出结果暂不测试，接着选别的测试区域，选完后一起测试选择测试区域:点击鼠标左键确定起始点，拖动鼠标确定选择范围，如下所示，每次选择完测试区域，都可以对ROI做进一步的微调，出现如下提示窗口：设置MTF曲线横坐标单位CA测试选项多个区域一起测试时，结果集中显示的单位设置照片信息勾选想要保存的结果勾上，点击下方YES后，结果界面会自动关闭，Imatest运行需要较大的缓存空间，建议勾上。结果保存路径结果文件名设置，当需要对同一张图片进行不同设置测试时会用到3）、设置选项：ROI(单个或多个)确认OK后，点，会出现如下界面：以上设置选项若勾选了结果就会显示出来，设置完成后点OK，会出来一系列你想要的测试结果，并提示如下窗口：锐度，客...
