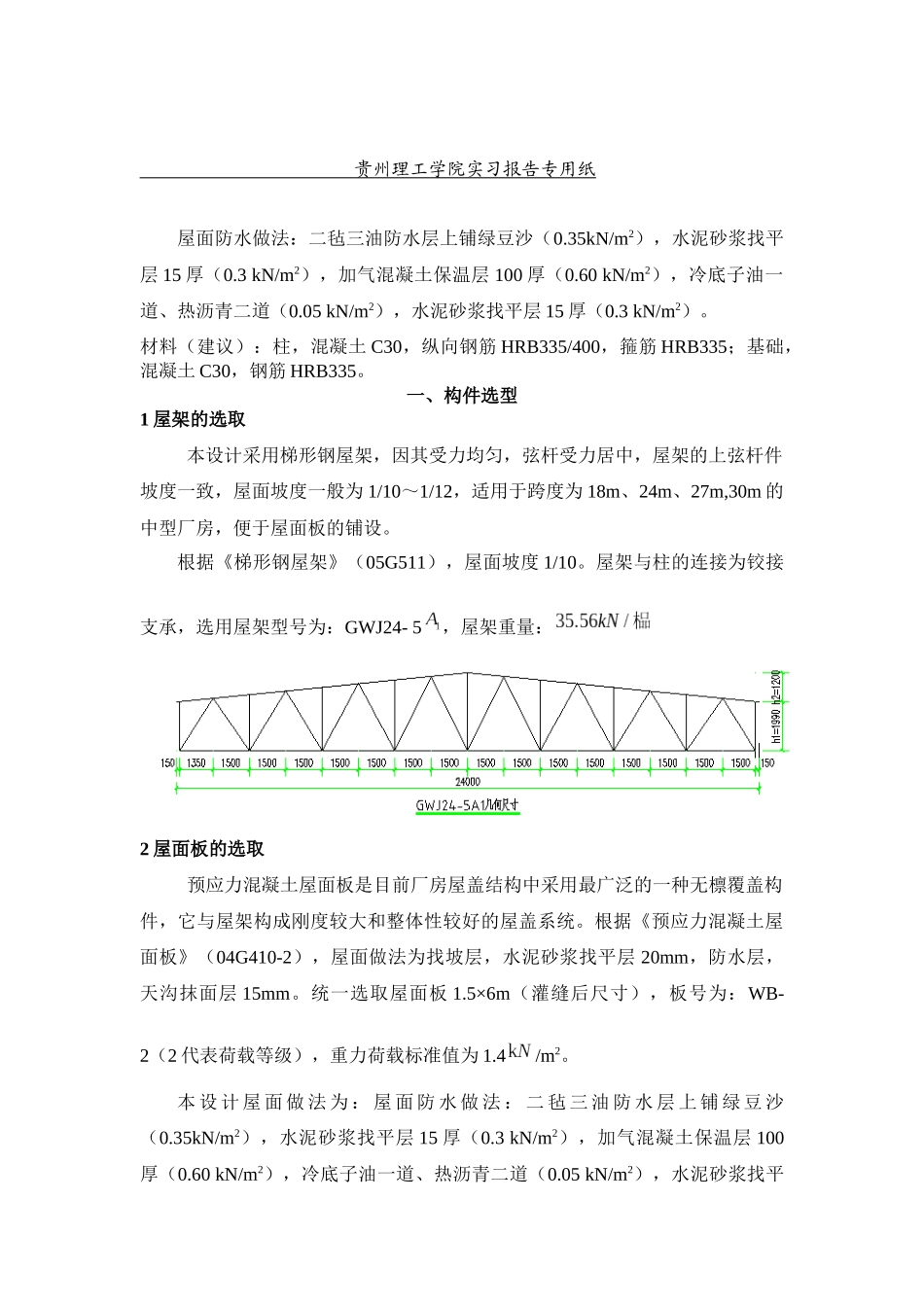

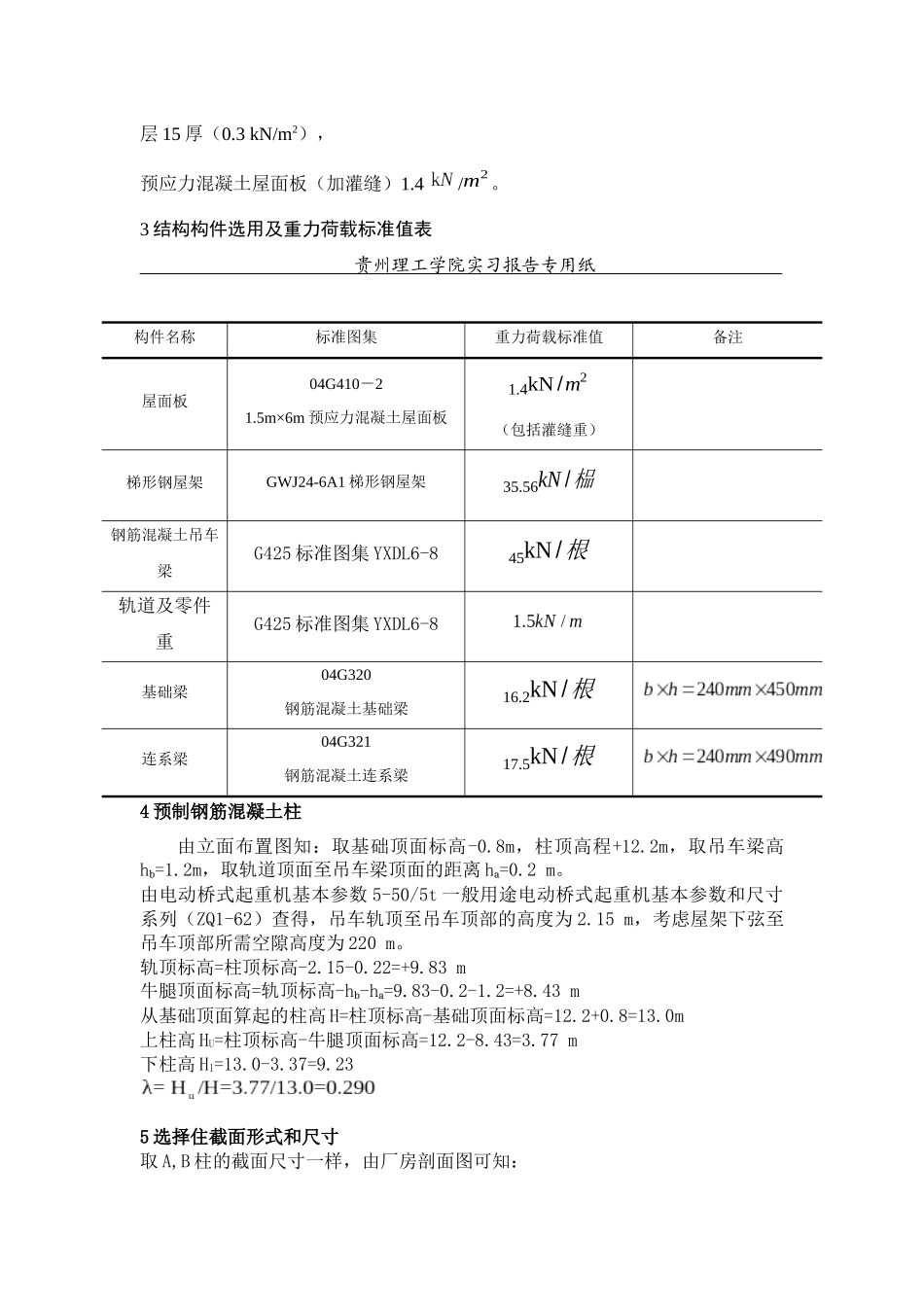

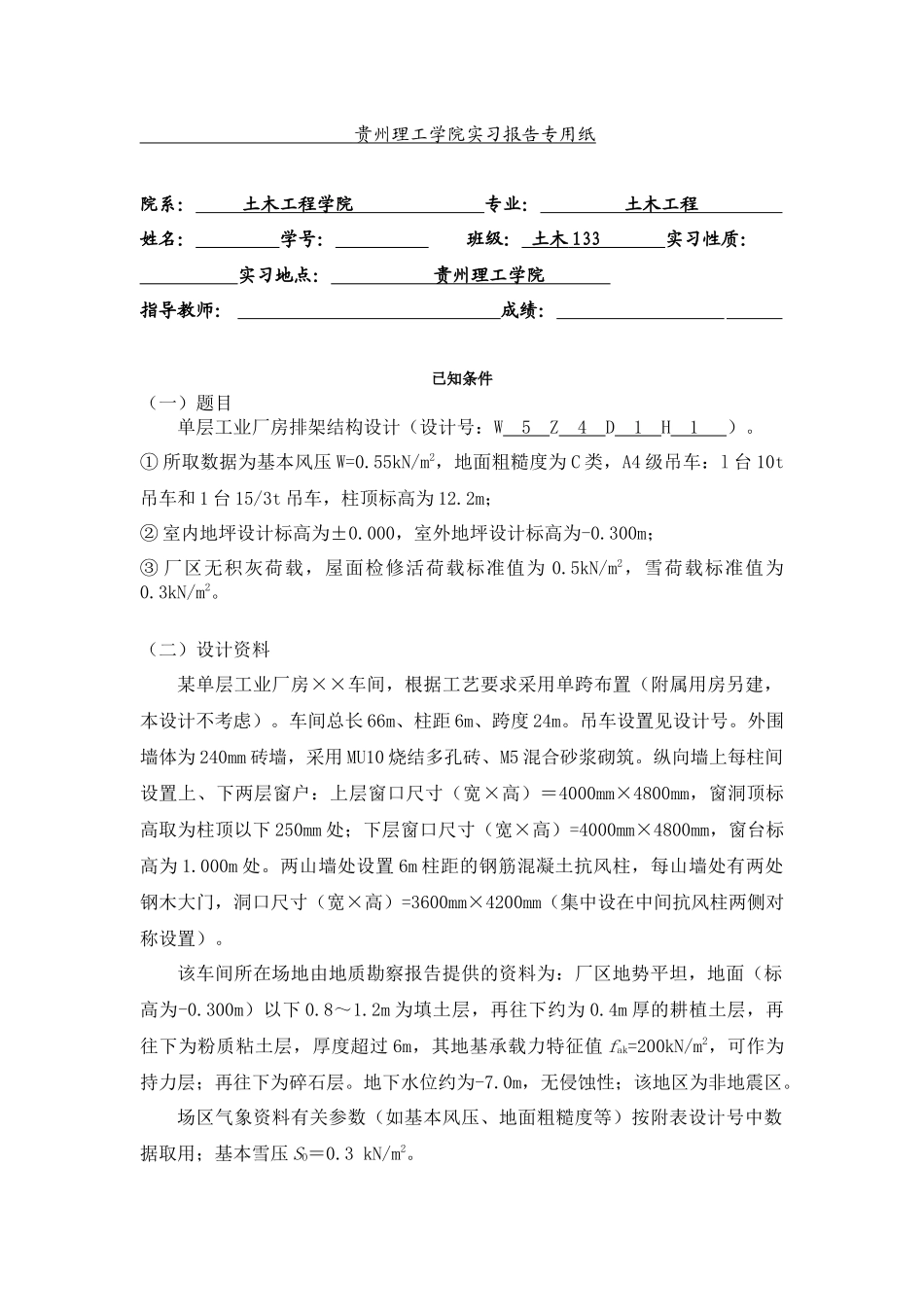

贵州理工学院实习报告专用纸 院系： 土木工程学院 专业： 土木工程 姓名： 学号： 班级： 土木 133 实习性质： 实习地点： 贵州理工学院 指导教师： 成绩： 已知条件（一）题目单层工业厂房排架结构设计（设计号：W 5 Z 4 D 1 H 1 ）。① 所取数据为基本风压 W=0.55kN/m2，地面粗糙度为 C 类，A4 级吊车：l 台 10t吊车和 1 台 15/3t 吊车，柱顶标高为 12.2m；② 室内地坪设计标高为±0.000，室外地坪设计标高为-0.300m；③ 厂区无积灰荷载，屋面检修活荷载标准值为 0.5kN/m2，雪荷载标准值为0.3kN/m2。（二）设计资料某单层工业厂房××车间，根据工艺要求采用单跨布置（附属用房另建，本设计不考虑）。车间总长 66m、柱距 6m、跨度 24m。吊车设置见设计号。外围墙体为 240mm 砖墙，采用 MU10 烧结多孔砖、M5 混合砂浆砌筑。纵向墙上每柱间设置上、下两层窗户：上层窗口尺寸（宽×高）＝4000mm×4800mm，窗洞顶标高取为柱顶以下 250mm 处；下层窗口尺寸（宽×高）=4000mm×4800mm，窗台标高为 1.000m 处。两山墙处设置 6m 柱距的钢筋混凝土抗风柱，每山墙处有两处钢木大门，洞口尺寸（宽×高）=3600mm×4200mm（集中设在中间抗风柱两侧对称设置）。该车间所在场地由地质勘察报告提供的资料为：厂区地势平坦，地面（标高为-0.300m）以下 0.8～1.2m 为填土层，再往下约为 0.4m 厚的耕植土层，再往下为粉质粘土层，厚度超过 6m，其地基承载力特征值 fak=200kN/m2，可作为持力层；再往下为碎石层。地下水位约为-7.0m，无侵蚀性；该地区为非地震区。场区气象资料有关参数（如基本风压、地面粗糙度等）按附表设计号中数据取用；基本雪压 SO＝0.3 kN/m2。 贵州理工学院实习报告专用纸 屋面防水做法：二毡三油防水层上铺绿豆沙（0.35kN/m2），水泥砂浆找平层 15 厚（0.3 kN/m2），加气混凝土保温层 100 厚（0.60 kN/m2），冷底子油一道、热沥青二道（0.05 kN/m2），水泥砂浆找平层 15 厚（0.3 kN/m2）。材料（建议）：柱，混凝土 C30，纵向钢筋 HRB335/400，箍筋 HRB335；基础，混凝土 C30，钢筋 HRB335。一、构件选型1 屋架的选取 本设计采用梯形钢屋架，因其受力均匀，弦杆受力居中，屋架的上弦杆件坡度一致，屋面坡度一般为 1/10～1/12，适用于跨度为 18m、24m、27m,30m 的中型厂房，便于屋面板的铺设。根据《梯形钢屋架》（05G511），屋面坡度 1/10。屋架与柱的连...
