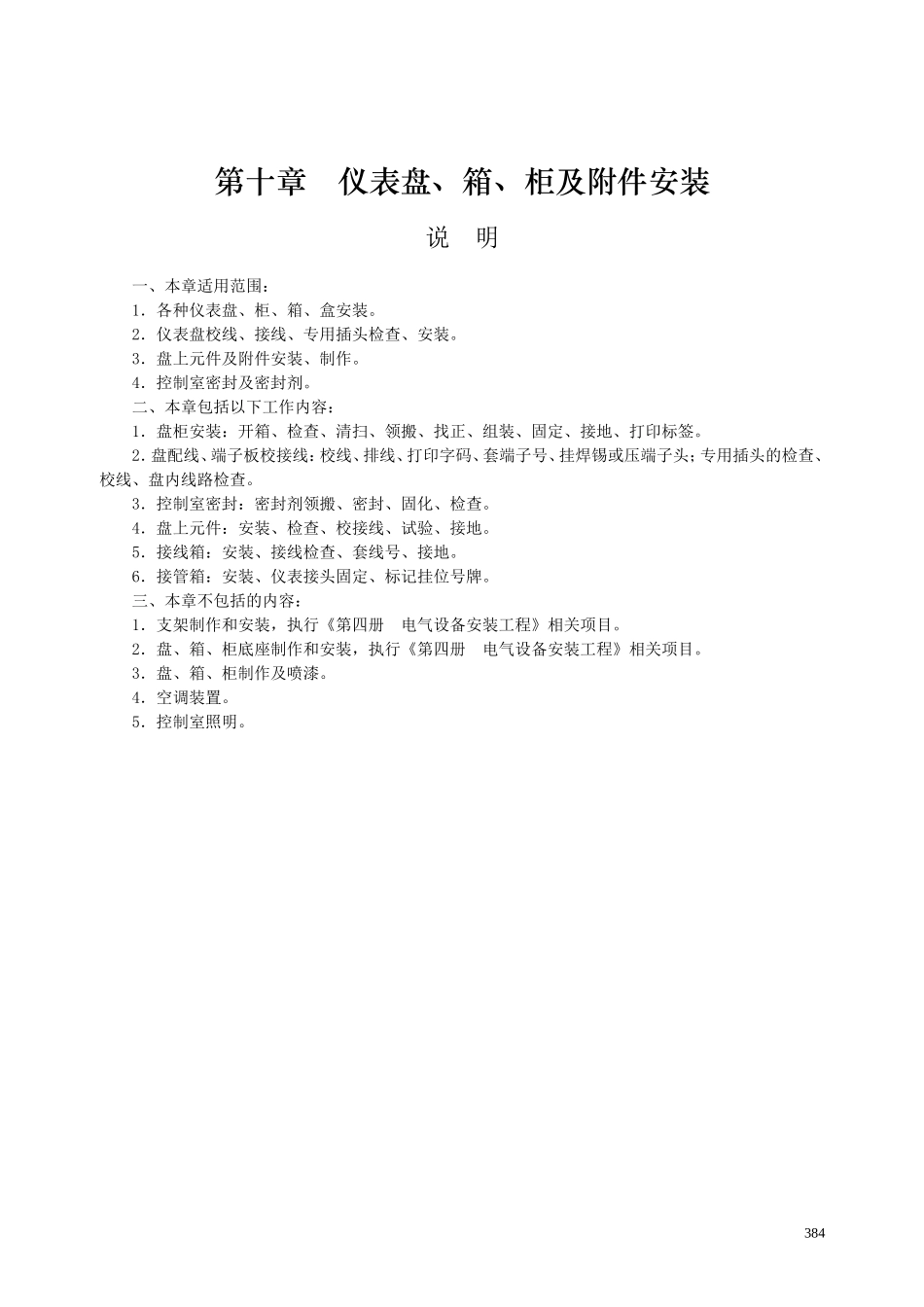

第十章仪表盘、箱、柜及附件安装说明一、本章适用范围：1．各种仪表盘、柜、箱、盒安装。2．仪表盘校线、接线、专用插头检查、安装。3．盘上元件及附件安装、制作。4．控制室密封及密封剂。二、本章包括以下工作内容：1．盘柜安装：开箱、检查、清扫、领搬、找正、组装、固定、接地、打印标签。2．盘配线、端子板校接线：校线、排线、打印字码、套端子号、挂焊锡或压端子头；专用插头的检查、校线、盘内线路检查。3．控制室密封：密封剂领搬、密封、固化、检查。4．盘上元件：安装、检查、校接线、试验、接地。5．接线箱：安装、接线检查、套线号、接地。6．接管箱：安装、仪表接头固定、标记挂位号牌。三、本章不包括的内容：1．支架制作和安装，执行《第四册电气设备安装工程》相关项目。2．盘、箱、柜底座制作和安装，执行《第四册电气设备安装工程》相关项目。3．盘、箱、柜制作及喷漆。4．空调装置。5．控制室照明。384工程量计算规则一、仪表盘、箱、柜安装以“台”为计量单位。基础或支座工程量应按相应项目另行计算。二、接线箱按端子对数、接管箱按出口点数以“台”为计量单位。三、盘上安装元件、部件应计安装工程量。随盘成套的元件、部件已包括在盘校线内，不得另行计算。四、盘校线定额适用于成套仪表盘柜校线，不适用接线箱、组（插）件箱、计算机机柜检查接线，计算机机柜、接线箱、组（插）件箱已包括检查校线的工作。由外部电缆进入箱、柜端子板校接线的工作执行本册相应项目。五、控制室内空调安装、室内照明工程量应按相应项目另行计算。六、仪表盘开孔以“个”为计量单位，每一个开孔尺寸在80mm×160mm以内，超过时，按比例增加计算。七、密封剂以“kg”为计量单位，包括领搬、密封、固化、检查、清理。凡使用密封剂进行密封的工程，均应执行本定额项目。385
