超声波流量计工作原理、结构组成、维护与保养大全

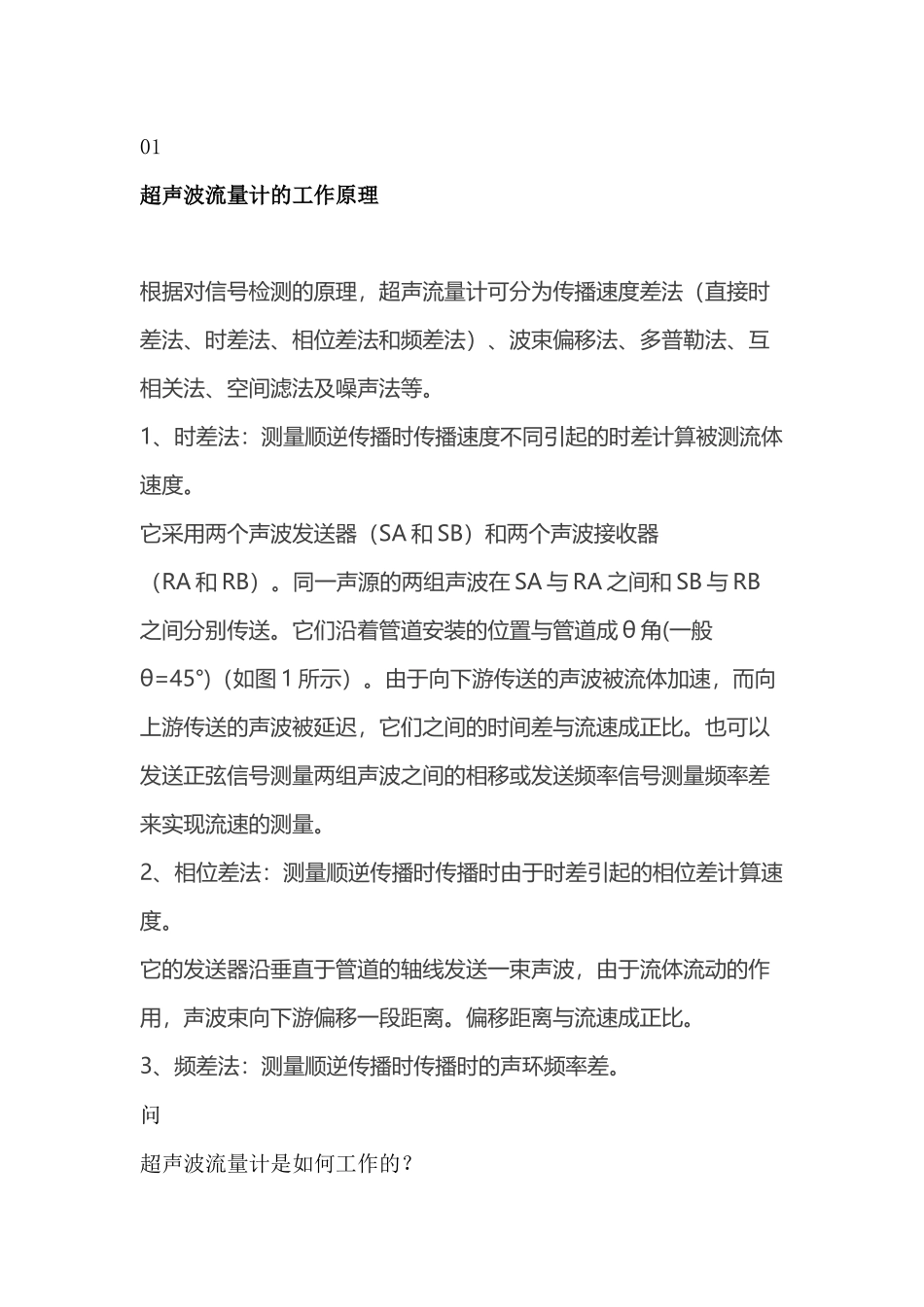

超声波流量计工作原理、结构组成、维护与保养大全_第1页
1/6
超声波流量计工作原理、结构组成、维护与保养大全_第2页
2/6
01超声波流量计的工作原理根据对信号检测的原理,超声流量计可分为传播速度差法(直接时差法、时差法、相位差法和频差法)、波束偏移法、多普勒法、互相关法、空间滤法及噪声法等。1、时差法:测量顺逆传播时传播速度不同引起的时差计算被测流体速度。它采用两个声波发送器(SA 和 SB)和两个声波接收器(RA 和 RB)。同一声源的两组声波在 SA 与 RA 之间和 SB 与 RB之间分别传送。它们沿着管道安装的位置与管道成 θ 角(一般θ=45°)(如图 1 所示)。由于向下游传送的声波被流体加速,而向上游传送的声波被延迟,它们之间的时间差与流速成正比。也可以发送正弦信号测量两组声波之间的相移或发送频率信号测量频率差来实现流速的测量。2、相位差法:测量顺逆传播时传播时由于时差引起的相位差计算速度。它的发送器沿垂直于管道的轴线发送一束声波,由于流体流动的作用,声波束向下游偏移一段距离。偏移距离与流速成正比。3、频差法:测量顺逆传播时传播时的声环频率差。问超声波流量计是如何工作的?答超声波流量计是一种非接触式测量流速的方法。固定在管道外部的夹紧装置,可以在不损坏传感器的情况下测量腐蚀性液体。这两种类型的超声波流量计、时差式通过两种不同的技术方式分别起作用。多普勒超声波流量计必须有粒子或泡沫才能反射超声波信号。要考虑固体或泡沫的浓度和大小的下限,液体必须能够以足够的速度流动,以维持固体悬浮。传递到包含这种不连续流动液体的管道时,超声波脉冲或光束会反射,频率的变化与液体的流速成正比。因此,超声波流量计根据不连续点的速度计算流速,而不是液体的速度。02超声波流量计结构及组成流量计主要由流量计表体、超声波换能器及其安装部件、信号处理单元和流量计算机组成。对于接触式和外夹式流量计,安装换能器的现场管道可作为管段使用。接触式流量计的换能器直接与被测流体接触,外夹式流量计的换能器紧密安装在管道外壁。超声波流量计主要由超声波发生器、超声波接收器、电子线路、流量显示、累积系统几大部分构成。其中,超声波发器主要用于产生超声波并将其发射到流体中;超声波接收器主要用于接受通过流体后的超声波;超声波被接收到后经电子线路的放大、转换等处理后以电信号的形式将流量传送给显示屏并将结果显示出来;累积系统完成流量的累加计算。03 超声波流量计的维护与保养1.清洁保养:(a) 定期检查传感器和管道是否有杂质、污垢堵塞等问题,并进行清洁。使用软布或刷子清除...
