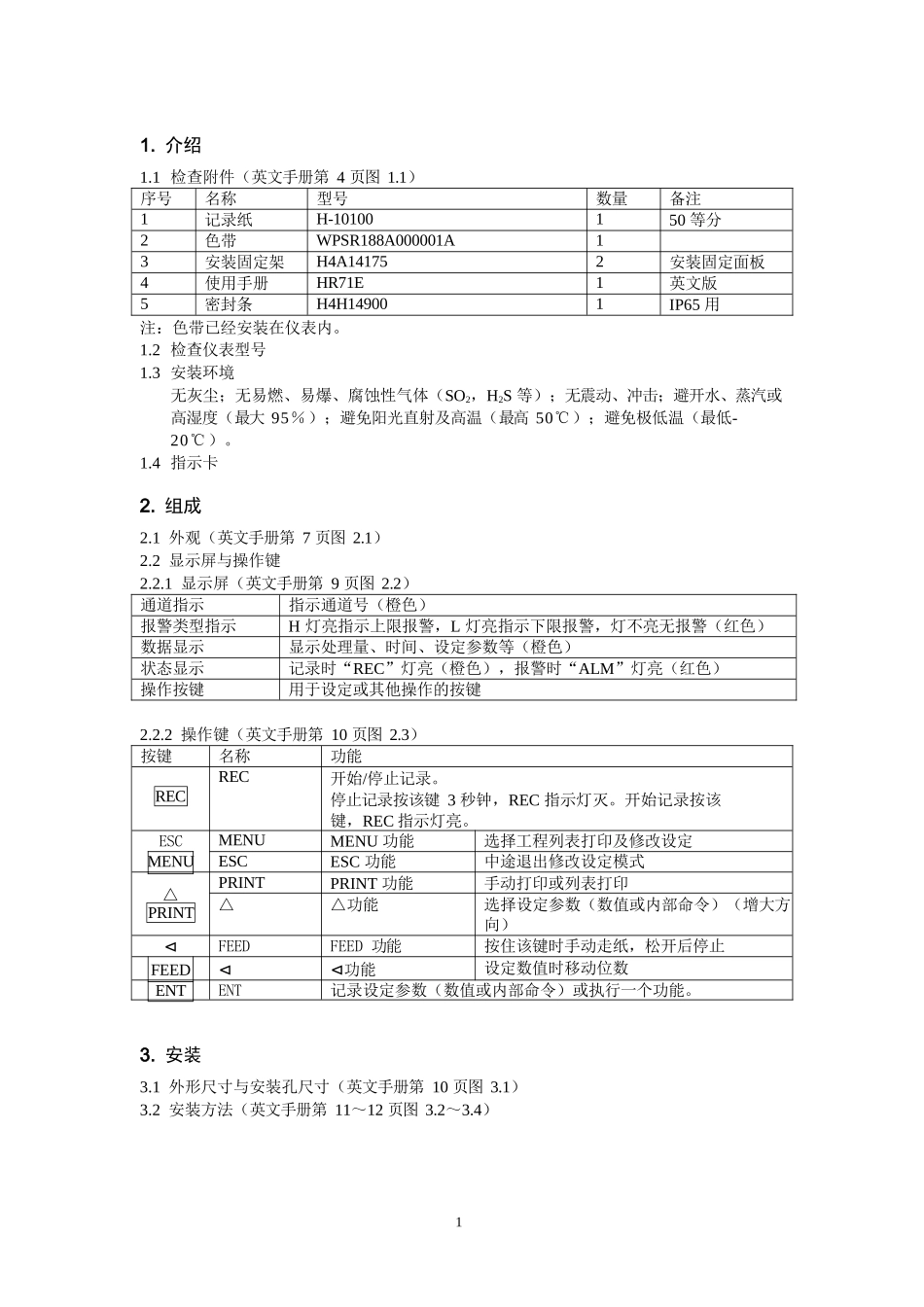

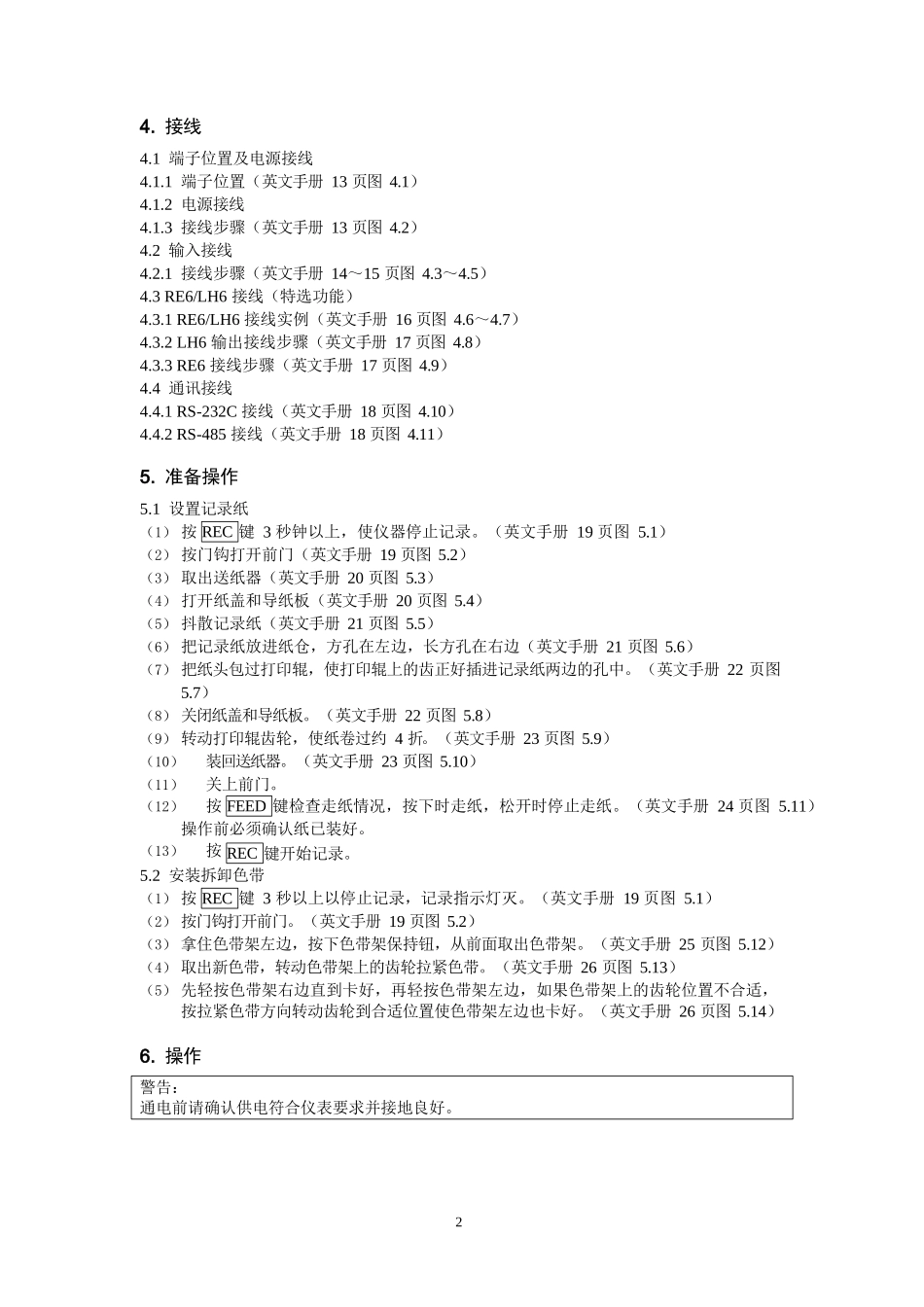

多功能混合记录仪HR-700（打点式）使用说明书11.介绍1.1检查附件（英文手册第4页图1.1）序号名称型号数量备注1记录纸H-10100150等分2色带WPSR188A000001A13安装固定架H4A141752安装固定面板4使用手册HR71E1英文版5密封条H4H149001IP65用注：色带已经安装在仪表内。1.2检查仪表型号1.3安装环境无灰尘；无易燃、易爆、腐蚀性气体（SO2，H2S等）；无震动、冲击；避开水、蒸汽或高湿度（最大95％）；避免阳光直射及高温（最高50℃）；避免极低温（最低-20℃）。1.4指示卡2.组成2.1外观（英文手册第7页图2.1）2.2显示屏与操作键2.2.1显示屏（英文手册第9页图2.2）通道指示指示通道号（橙色）报警类型指示H灯亮指示上限报警，L灯亮指示下限报警，灯不亮无报警（红色）数据显示显示处理量、时间、设定参数等（橙色）状态显示记录时“REC”灯亮（橙色），报警时“ALM”灯亮（红色）操作按键用于设定或其他操作的按键2.2.2操作键（英文手册第10页图2.3）按键名称功能RECREC开始/停止记录。停止记录按该键3秒钟，REC指示灯灭。开始记录按该键，REC指示灯亮。ESCMENUMENU功能选择工程列表打印及修改设定MENUESCESC功能中途退出修改设定模式△PRINTPRINTPRINT功能手动打印或列表打印△△功能选择设定参数（数值或内部命令）（增大方向）⊲FEEDFEED功能按住该键时手动走纸，松开后停止FEED⊲⊲功能设定数值时移动位数ENTENT记录设定参数（数值或内部命令）或执行一个功能。3.安装3.1外形尺寸与安装孔尺寸（英文手册第10页图3.1）3.2安装方法（英文手册第11～12页图3.2～3.4）RECFEEDREC警告：通电前请确认供电符合仪表要求并接地良好。24.接线4.1端子位置及电源接线4.1.1端子位置（英文手册13页图4.1）4.1.2电源接线4.1.3接线步骤（英文手册13页图4.2）4.2输入接线4.2.1接线步骤（英文手册14～15页图4.3～4.5）4.3RE6/LH6接线（特选功能）4.3.1RE6/LH6接线实例（英文手册16页图4.6～4.7）4.3.2LH6输出接线步骤（英文手册17页图4.8）4.3.3RE6接线步骤（英文手册17页图4.9）4.4通讯接线4.4.1RS-232C接线（英文手册18页图4.10）4.4.2RS-485接线（英文手册18页图4.11）5.准备操作5.1设置记录纸（1）按键3秒钟以上，使仪器停止记录。（英文手册19页图5.1）（2）按门钩打开前门（英文手册19页图5.2）（3）取出送纸器（英文手册20页图5.3）（4）打开纸盖和导纸板（英文手册20页图5.4）（5）抖散记录纸（英文手册21页图5.5）（6）把记录纸放进纸仓，方孔在左边，长方孔在右边（英文手册21页图5.6）（7）把纸头包过打印辊，使打印辊上的齿正好插进记录纸两边的孔中。（英文手册22页图5.7）（8）关闭纸盖和导纸板。（英文手册22页图5.8）（9）转动打印辊齿轮，使纸卷过约4折。（英文手册23页图5.9）（10）装回送纸器。（英文手册23页图5.10）（11）关上前门。（12）按键检查走纸情况，按下时走纸，松开时停止走纸。（英文手册24页图5.11）操作前必须确认纸已装好。（13）按键开始记录。5.2安装拆卸色带（1）按键3秒以上以停止记录，记录指示灯灭。（英文手册19页图5.1）（2）按门钩打开前门。（英文手册19页图5.2）（3）拿住色带架左边，按下色带架保持钮，从前面取出色带架。（英文手册25页图5.12）（4）取出新色带，转动色带架上的齿轮拉紧色带。（英文手册26页图5.13）（5）先轻按色带架右边直到卡好，再轻按色带架左边，如果色带架上的齿轮位置不合适，按拉紧色带方向转动齿轮到合适位置使色带架左边也卡好。（英文手册26页图5.14）6.操作RECREC警告：校准仪表时，请按使用手册第9.5节接线，数据校准操作必须正确。因此要求操作者具有电学和自动控制方面的技能，进行校准操作前必须仔细阅读使用手册的第7.2节和第9.5节。（ShinkoTechnos对不按使用手册操作造成的损坏不保修。）注意：（1）断电后重新通电时，仪表将再次初始化，并回到上述初始状态。（2）初始化时打印输出数据被清除，所以如果打印数据时断电，加电后将不再继续打印数据。（3）加电时，在读取数据时，英文手册中27页图6.1显示的数据为“0”，数据显示区的显示内容与设定有关。小心：仪表每次记录时检查零点。如果记录过程中打印模块被...
