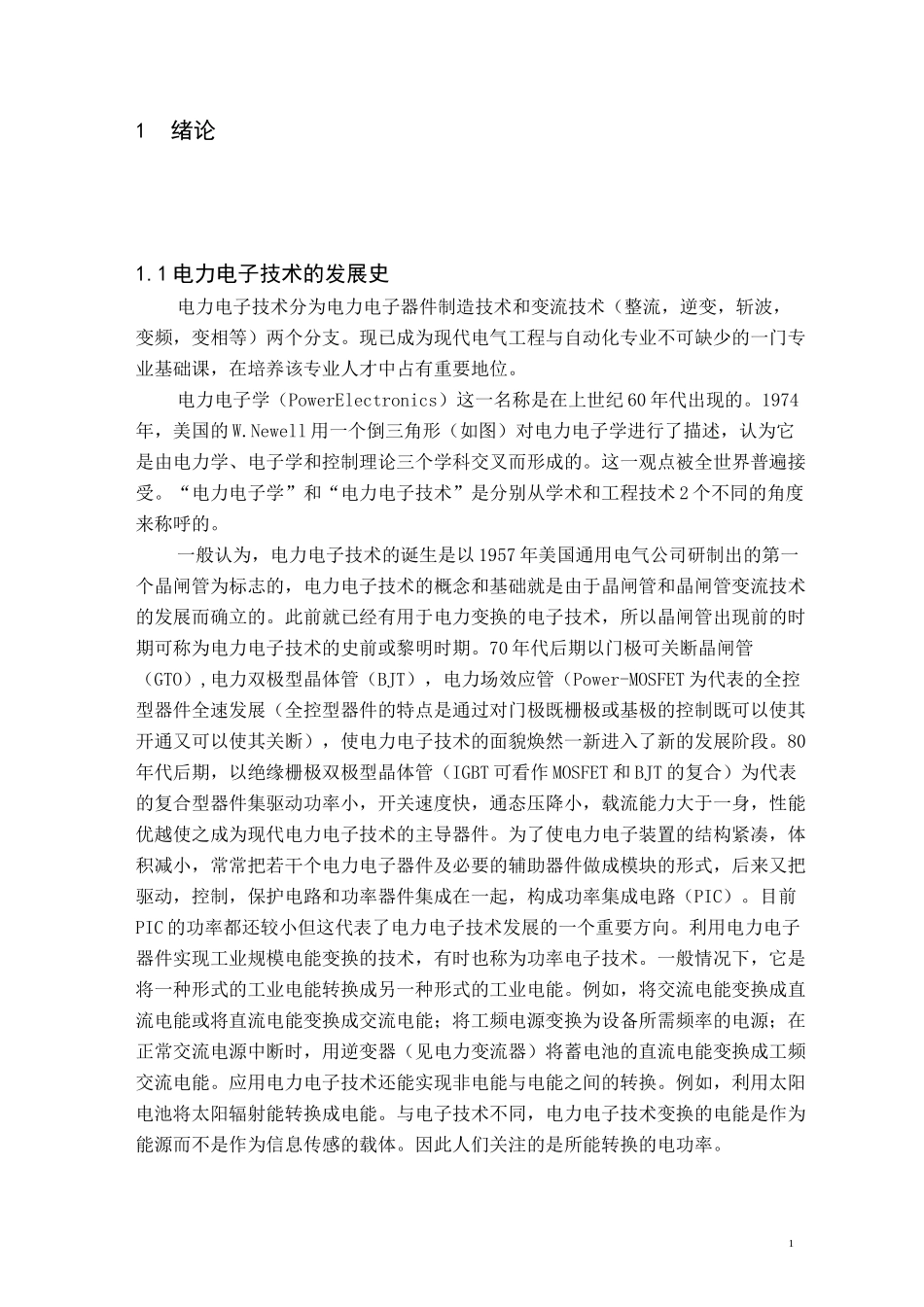

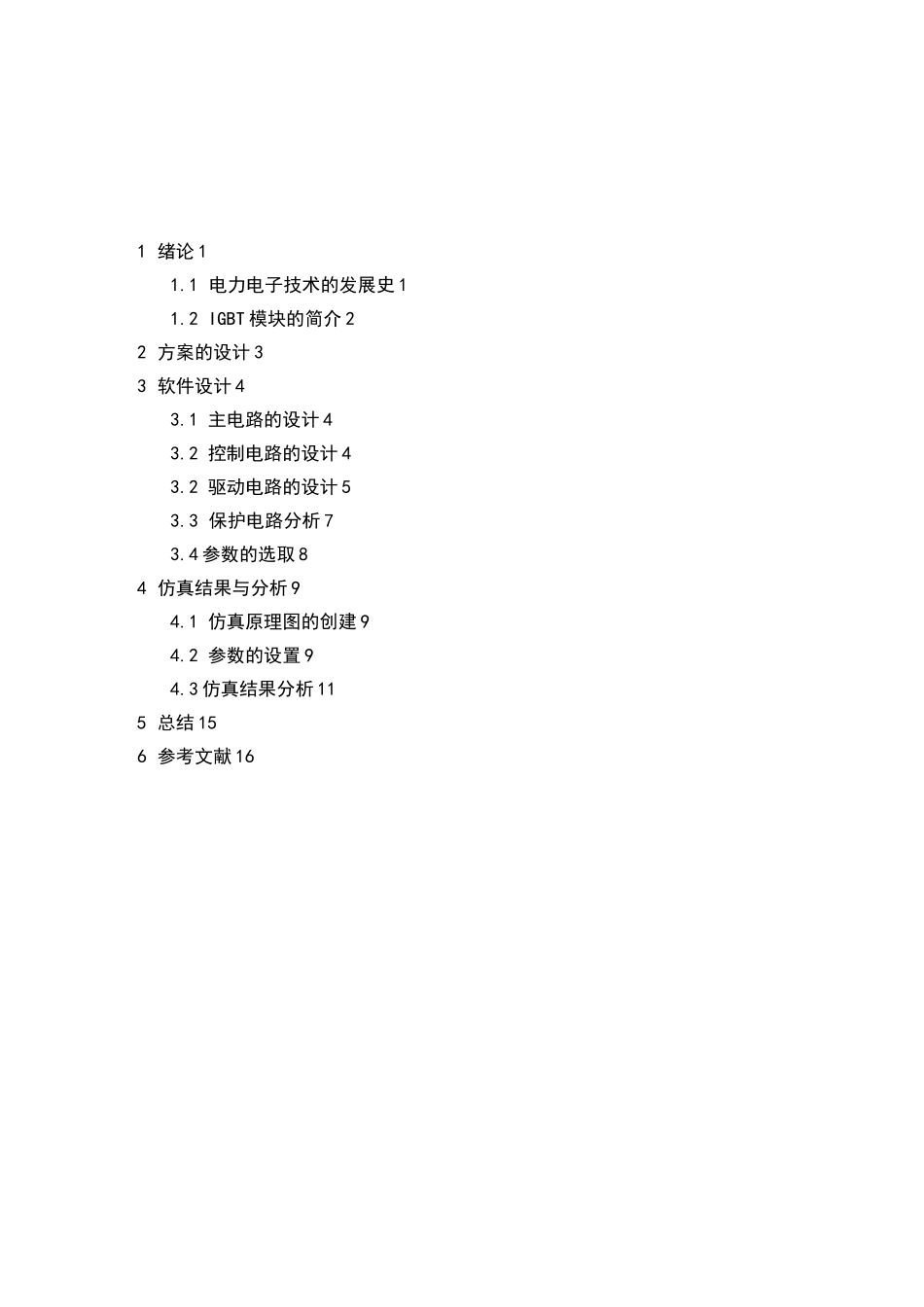

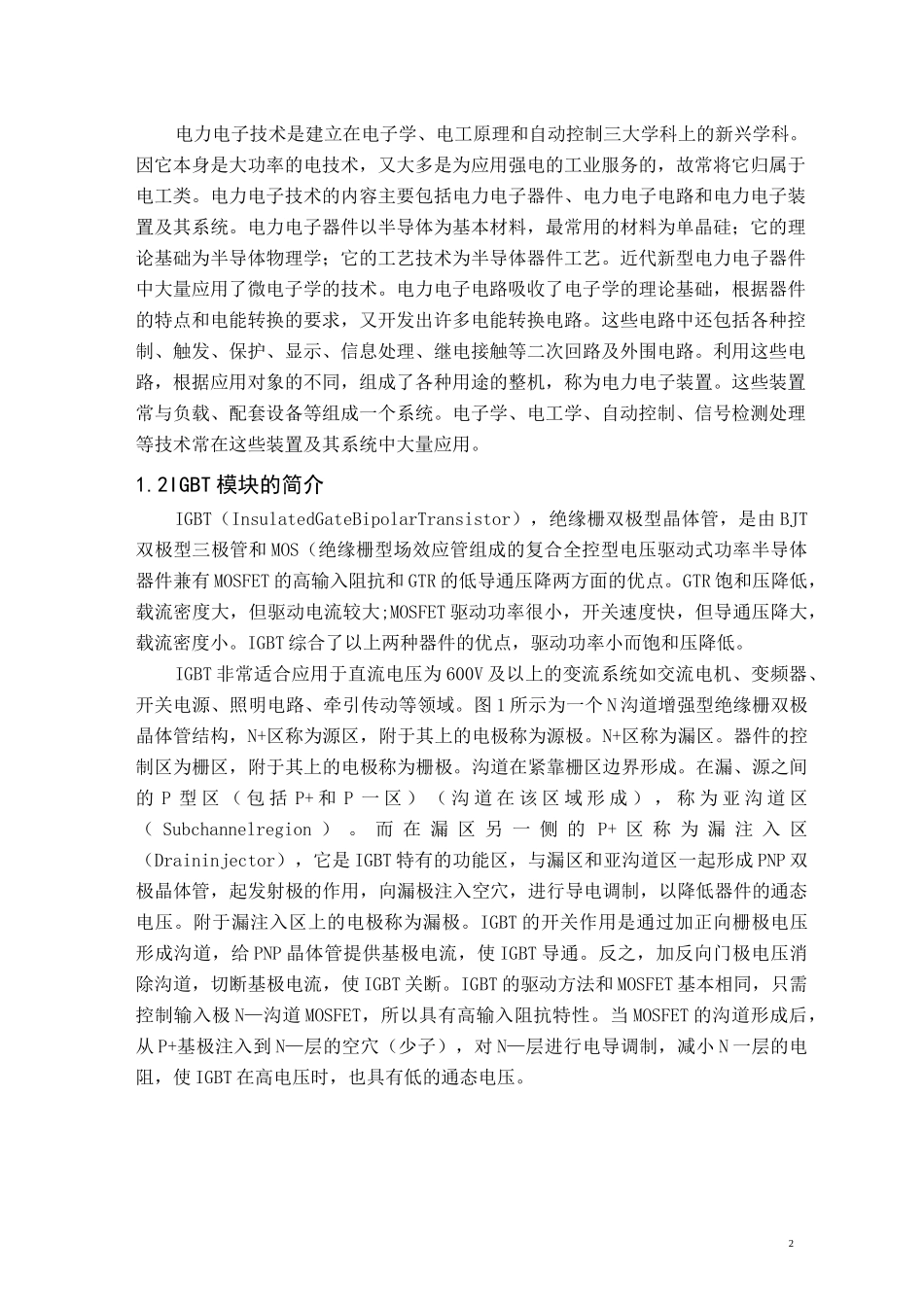

1 绪论 11.1 电力电子技术的发展史 11.2 IGBT 模块的简介 22 方案的设计 33 软件设计 43.1 主电路的设计 43.2 控制电路的设计 43.2 驱动电路的设计 53.3 保护电路分析 73.4 参数的选取 84 仿真结果与分析 94.1 仿真原理图的创建 94.2 参数的设置 94.3 仿真结果分析 115 总结 156 参考文献 1611绪论1.1 电力电子技术的发展史电力电子技术分为电力电子器件制造技术和变流技术(整流,逆变,斩波,变频,变相等)两个分支。现已成为现代电气工程与自动化专业不可缺少的一门专业基础课,在培养该专业人才中占有重要地位。电力电子学(PowerElectronics)这一名称是在上世纪 60 年代出现的。1974年,美国的 W.Newell 用一个倒三角形(如图)对电力电子学进行了描述,认为它是由电力学、电子学和控制理论三个学科交叉而形成的。这一观点被全世界普遍接受。“电力电子学”和“电力电子技术”是分别从学术和工程技术 2 个不同的角度来称呼的。一般认为,电力电子技术的诞生是以 1957 年美国通用电气公司研制出的第一个晶闸管为标志的,电力电子技术的概念和基础就是由于晶闸管和晶闸管变流技术的发展而确立的。此前就已经有用于电力变换的电子技术,所以晶闸管出现前的时期可称为电力电子技术的史前或黎明时期。70 年代后期以门极可关断晶闸管(GTO),电力双极型晶体管(BJT),电力场效应管(Power-MOSFET 为代表的全控型器件全速发展(全控型器件的特点是通过对门极既栅极或基极的控制既可以使其开通又可以使其关断),使电力电子技术的面貌焕然一新进入了新的发展阶段。80年代后期,以绝缘栅极双极型晶体管(IGBT 可看作 MOSFET 和 BJT 的复合)为代表的复合型器件集驱动功率小,开关速度快,通态压降小,载流能力大于一身,性能优越使之成为现代电力电子技术的主导器件。为了使电力电子装置的结构紧凑,体积减小,常常把若干个电力电子器件及必要的辅助器件做成模块的形式,后来又把驱动,控制,保护电路和功率器件集成在一起,构成功率集成电路(PIC)。目前PIC 的功率都还较小但这代表了电力电子技术发展的一个重要方向。利用电力电子器件实现工业规模电能变换的技术,有时也称为功率电子技术。一般情况下,它是将一种形式的工业电能转换成另一种形式的工业电能。例如,将交流电能变换成直流电能或将直流电能变换成交流电能;将工频电源变换为设备所需频率的电源;在正常交流电源中断时,用逆变器...
