2010高考物理精品讲练系列学案：安培力 磁电式电表

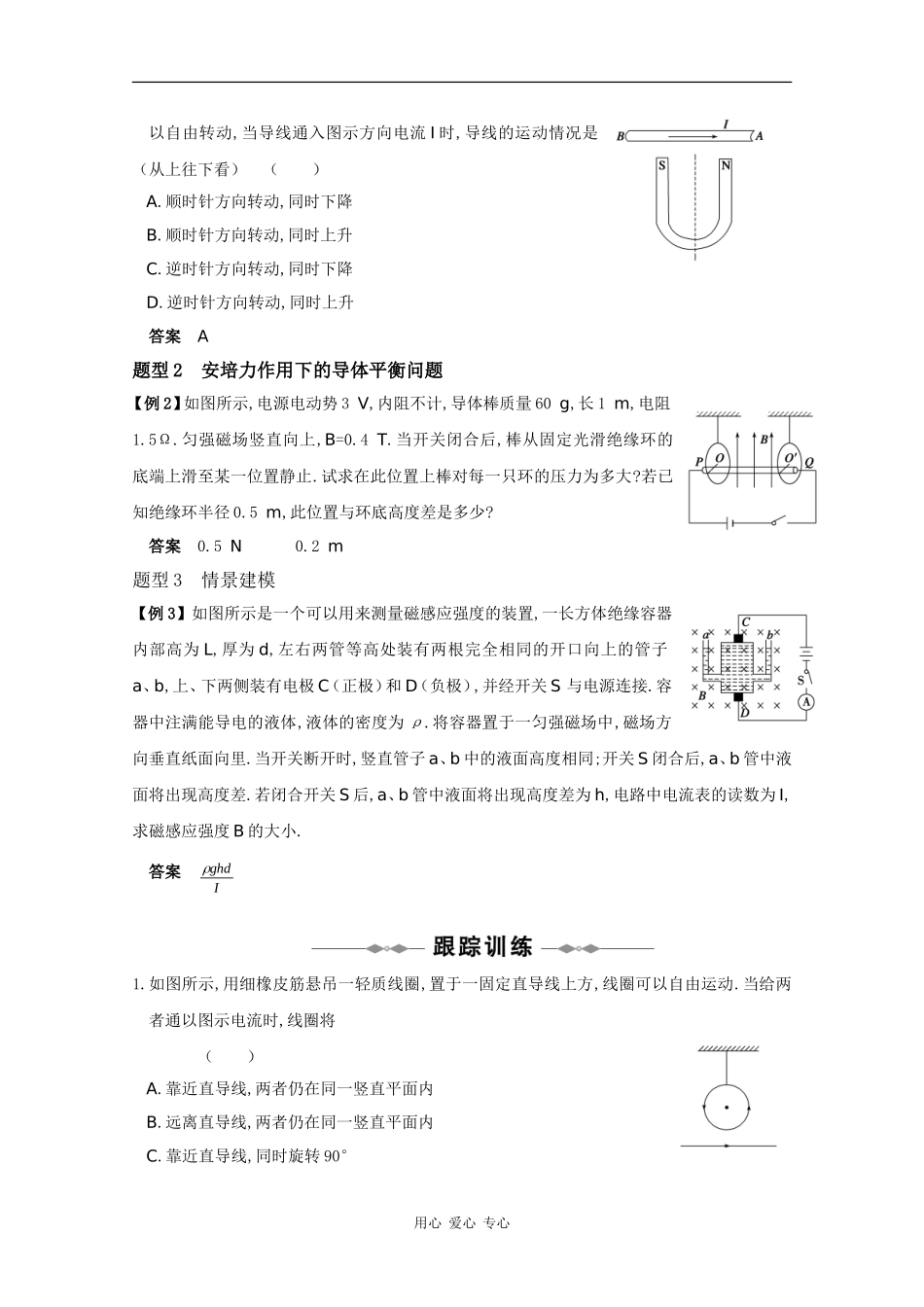

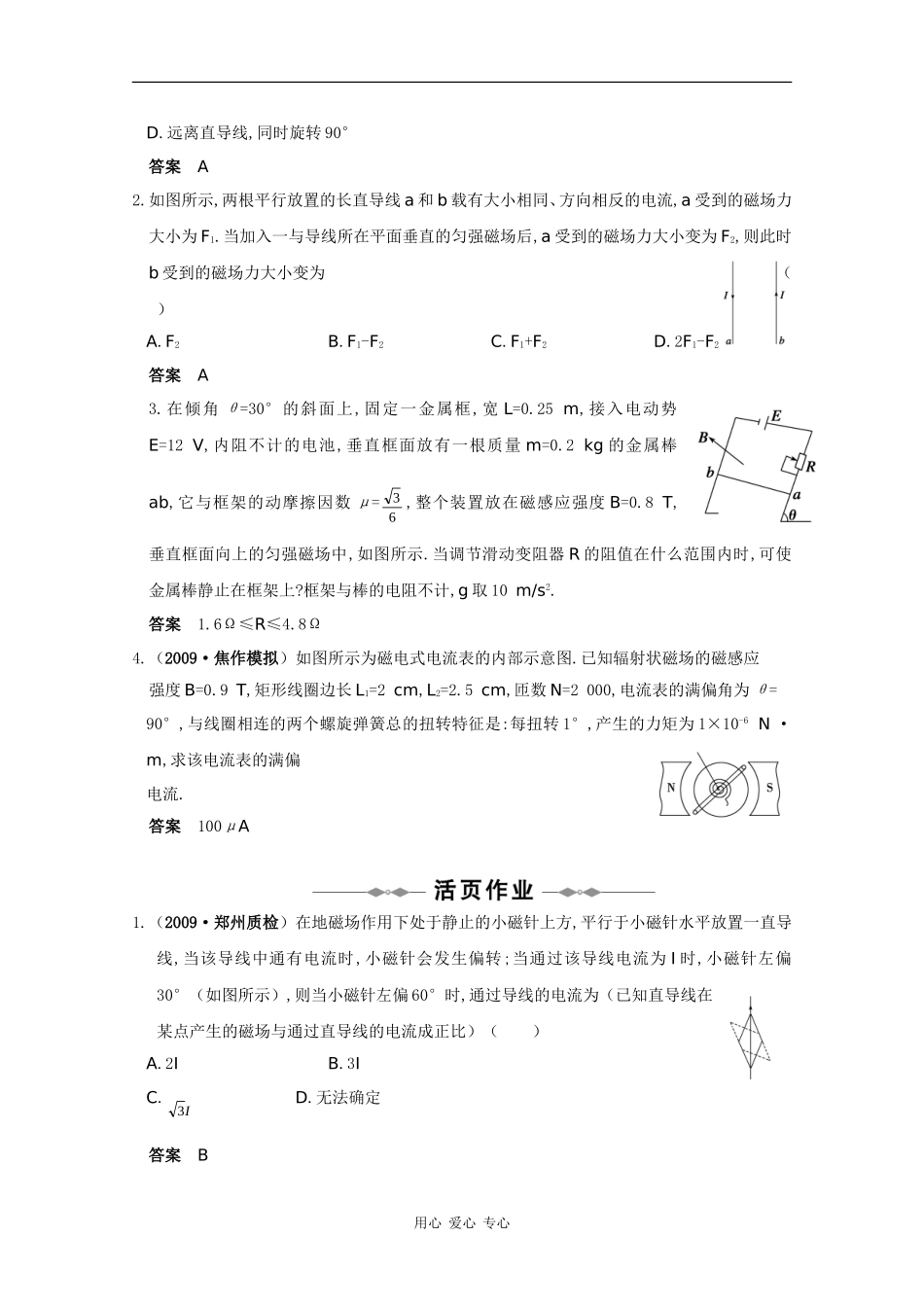

安培力 磁电式电表要点一 安培力 即学即用1.如图所示,通电细杆 ab 质量为 m,置于倾角为 θ 的导轨上,导轨和杆间不光滑. 通有电流时,杆静止在导轨上.下图是四个侧视图,标出了四种匀强磁场的方向,其中摩擦力可能为零的是（ ）答案 AB要点二 磁电式电表 即学即用2.如图所示,abcd 是一竖直的矩形导线框,线框面积为 S,放在磁感强度为 B的均匀水平磁场中,ab 边在水平面内且与磁场方向成 60°角,若导线框中的电流为 I,则导线框所受的安培力对某竖直的固定轴的力矩等于（ ）A.BISB.BIS21C.BIS23D.由于导线框的边长及固定轴的位置未给出,无法确定答案 B题型 1 通电导体在安培力作用下运动方向的判断【例 1】如图所示,把一重力不计的通电直导线水平放在蹄形磁铁磁极的正上方,导线可用心 爱心 专心以自由转动,当导线通入图示方向电流 I 时,导线的运动情况是（从上往下看）（ ）A.顺时针方向转动,同时下降B.顺时针方向转动,同时上升C.逆时针方向转动,同时下降D.逆时针方向转动,同时上升答案 A题型 2 安培力作用下的导体平衡问题【例 2】如图所示,电源电动势 3 V,内阻不计,导体棒质量 60 g,长 1 m,电阻1.5Ω.匀强磁场竖直向上,B=0.4 T.当开关闭合后,棒从固定光滑绝缘环的底端上滑至某一位置静止.试求在此位置上棒对每一只环的压力为多大?若已知绝缘环半径 0.5 m,此位置与环底高度差是多少?答案 0.5 N0.2 m题型 3 情景建模【例 3】如图所示是一个可以用来测量磁感应强度的装置,一长方体绝缘容器内部高为 L,厚为 d,左右两管等高处装有两根完全相同的开口向上的管子a、b,上、下两侧装有电极 C（正极）和 D（负极）,并经开关 S 与电源连接.容器中注满能导电的液体,液体的密度为 ρ.将容器置于一匀强磁场中,磁场方向垂直纸面向里.当开关断开时,竖直管子 a、b 中的液面高度相同;开关 S 闭合后,a、b 管中液面将出现高度差.若闭合开关 S 后,a、b 管中液面将出现高度差为 h,电路中电流表的读数为 I,求磁感应强度 B 的大小.答案 Ighd1.如图所示,用细橡皮筋悬吊一轻质线圈,置于一固定直导线上方,线圈可以自由运动.当给两者通以图示电流时,线圈将（ ）A.靠近直导线,两者仍在同一竖直平面内B.远离直导线,两者仍在同一竖直平面内C.靠近直导线,同时旋转 90°用心 爱心 专心D.远离直导线,同时旋转 90°答案 A2.如图所示,两根平行放置的长直导线 a 和 b 载有大小相同、方向相反的电流,a 受到的...
