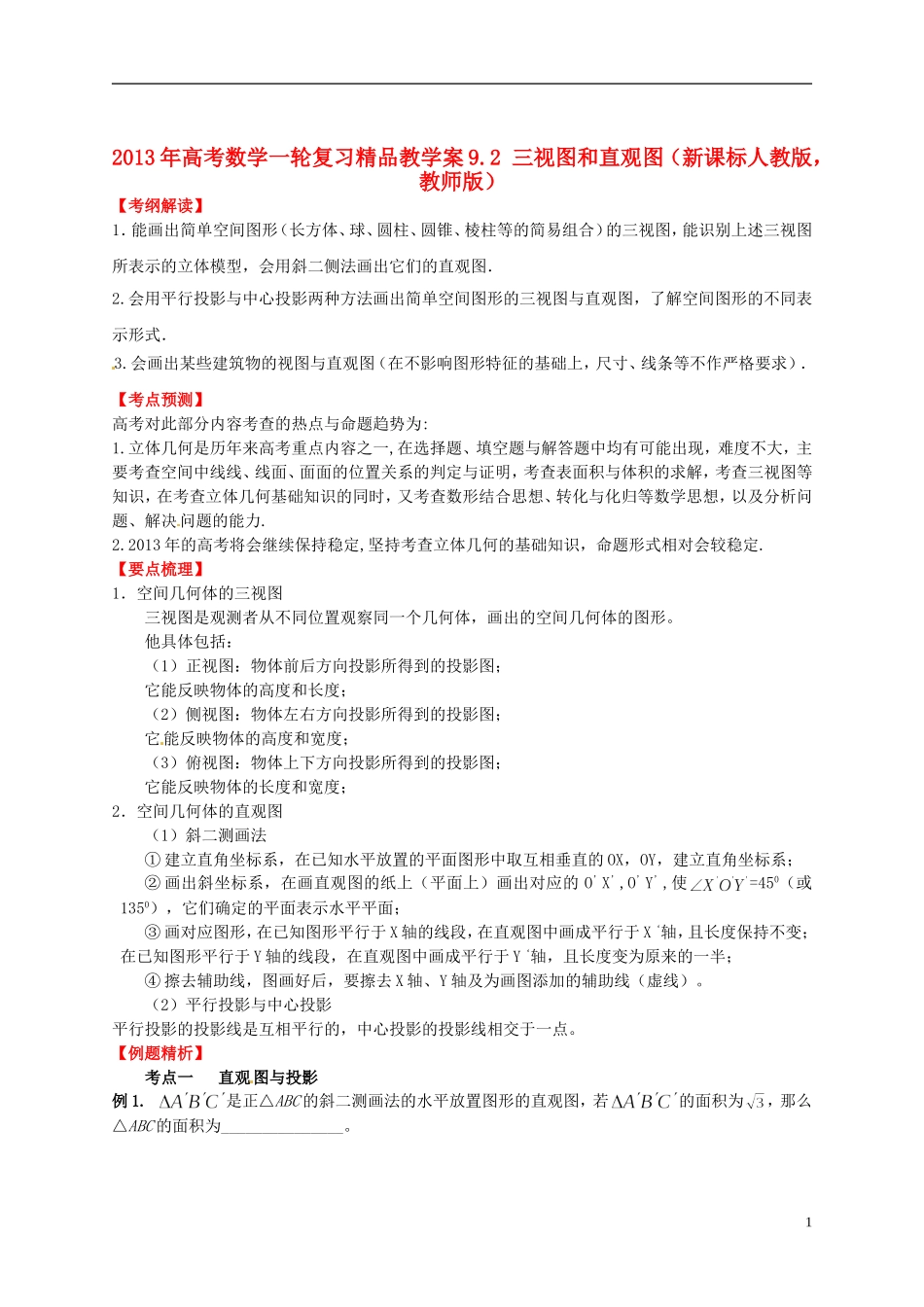

2013 年高考数学一轮复习精品教学案 9.2 三视图和直观图（新课标人教版，教师版）【考纲解读】1．能画出简单空间图形（长方体、球、圆柱、圆锥、棱柱等的简易组合）的三视图，能识别上述三视图所表示的立体模型，会用斜二侧法画出它们的直观图．2.会用平行投影与中心投影两种方法画出简单空间图形的三视图与直观图，了解空间图形的不同表示形式．3.会画出某些建筑物的视图与直观图（在不影响图形特征的基础上，尺寸、线条等不作严格要求）．【考点预测】高考对此部分内容考查的热点与命题趋势为:1.立体几何是历年来高考重点内容之一,在选择题、填空题与解答题中均有可能出现，难度不大，主要考查空间中线线、线面、面面的位置关系的判定与证明，考查表面积与体积的求解，考查三视图等知识，在考查立体几何基础知识的同时，又考查数形结合思想、转化与化归等数学思想，以及分析问题、解决问题的能力.2.2013 年的高考将会继续保持稳定,坚持考查立体几何的基础知识，命题形式相对会较稳定.【要点梳理】1．空间几何体的三视图三视图是观测者从不同位置观察同一个几何体，画出的空间几何体的图形。他具体包括：（1）正视图：物体前后方向投影所得到的投影图；它能反映物体的高度和长度；（2）侧视图：物体左右方向投影所得到的投影图；它能反映物体的高度和宽度；（3）俯视图：物体上下方向投影所得到的投影图；它能反映物体的长度和宽度；2．空间几何体的直观图（1）斜二测画法① 建立直角坐标系，在已知水平放置的平面图形中取互相垂直的 OX，OY，建立直角坐标系；② 画出斜坐标系，在画直观图的纸上（平面上）画出对应的 O’X’,O’Y’,使=450（或1350），它们确定的平面表示水平平面；③ 画对应图形，在已知图形平行于 X 轴的线段，在直观图中画成平行于 X‘轴，且长度保持不变；在已知图形平行于 Y 轴的线段，在直观图中画成平行于 Y‘轴，且长度变为原来的一半；④ 擦去辅助线，图画好后，要擦去 X 轴、Y 轴及为画图添加的辅助线（虚线）。（2）平行投影与中心投影平行投影的投影线是互相平行的，中心投影的投影线相交于一点。【例题精析】考点一 直观图与投影例 1. 是正△ABC 的斜二测画法的水平放置图形的直观图，若的面积为，那么△ABC 的面积为_______________。1【名师点睛】本小题主要考查直观图，解题的关键在于建立实物图元素与直观 图元素之间的对应关系，特别底和高的对应关系.【变式训练】1. 如图 9—15（1...
