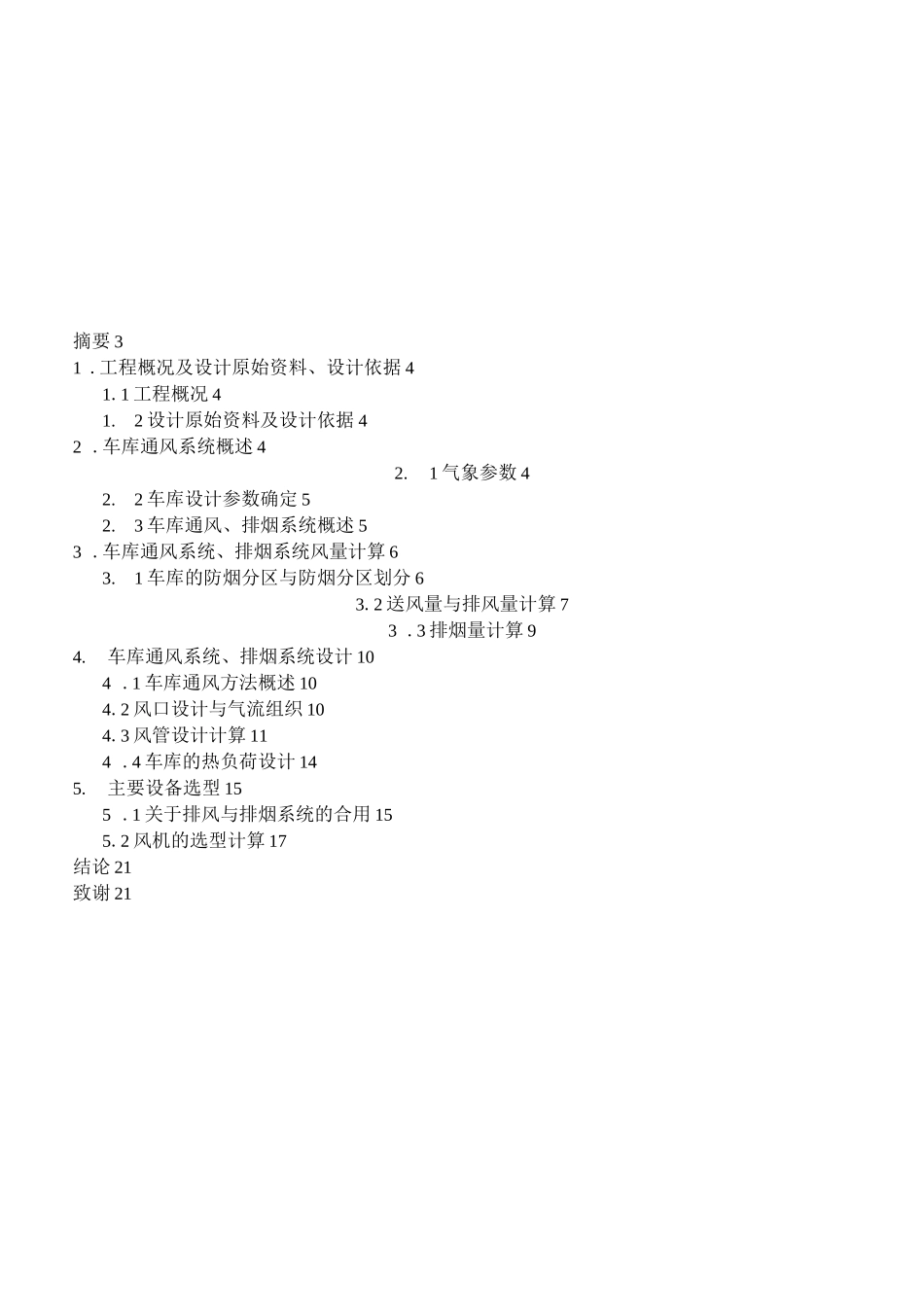

工业通暖设计计算说明书课程名称设计题目学校专业班级学号指导教师设计时间摘要 31 .工程概况及设计原始资料、设计依据 41.1 工程概况 41.2 设计原始资料及设计依据 42 .车库通风系统概述 42.1 气象参数 42.2 车库设计参数确定 52.3 车库通风、排烟系统概述 53 .车库通风系统、排烟系统风量计算 63.1 车库的防烟分区与防烟分区划分 63.2 送风量与排风量计算 73 .3 排烟量计算 94.车库通风系统、排烟系统设计 104 .1 车库通风方法概述 104.2 风口设计与气流组织 104.3 风管设计计算 114 .4 车库的热负荷设计 145.主要设备选型 155 .1 关于排风与排烟系统的合用 155.2 风机的选型计算 17结论 21致谢 21摘要本次课程设计是西安市某地下停车库的通风设计。位于北纬 34。18'；东经 108°56'；海拔：396.9m。如何解决好地下车库的通风和防排烟问题是地下停车库设计中的一个重要问题。要求设计既满足平时通风要求，排除汽车尾气和汽油蒸汽，送入新鲜空气；又要满足火灾时的排烟要求。在本设计中，充分考虑排风，排烟，保暖等条件。在保证满足设计要求的前提下，尽量使系统安装简单，造价低廉，性能可靠，维护方便。关键字：西安，通风地下停车库课程设计（论文）题目：西安市某地下停车库通风设计专业班级学生课程设计要求及原始数据（资料）：1、课程设计要求（1）严格遵守课程设计进度安排，保证辅导答疑时的出勤率（2）课程设计必须按时独立完成，提交课程设计资料符合要求（3）对所借阅资料应妥善保管，不得遗失2、原始数据（资料）（1）气象资料该建筑位于西安市，根据现行《采暖通风与空气调节设计规范 GB50019-2005》查出下列资料：经度：东经 108 ° 56 ' ；纬度:北纬 34 ° 18 ' ；海拔:396.9m。夏季气象参数：夏季通风室外干球温度：31°C；夏季通风湿球温度：26.6°C；夏季通风室外计算风速：2.2m/s；夏季主导风向：SSE；夏季通风室外大气压：959.2hPa冬季气象参数：冬季通风室外计算温度：-1°C；冬季通风室外计算相对湿度：67%；冬季通风室外计算风速：1.8m/s；冬季主导风向：NNW；冬季通风室外大气压：978.7hPa(2) 土建资料建筑图一套(3) 车库设计参数根据车库等级、规模，参照有关资料确定。车库设计计算分度温度：依据《汽车库建筑设计规范 JGJ100-1998》，可查得：停车间：5 〜 10 C；汽车保修间：12 〜 15 C；管理办公室、值班室、卫生间：18 〜 20 C；有害物浓度...
