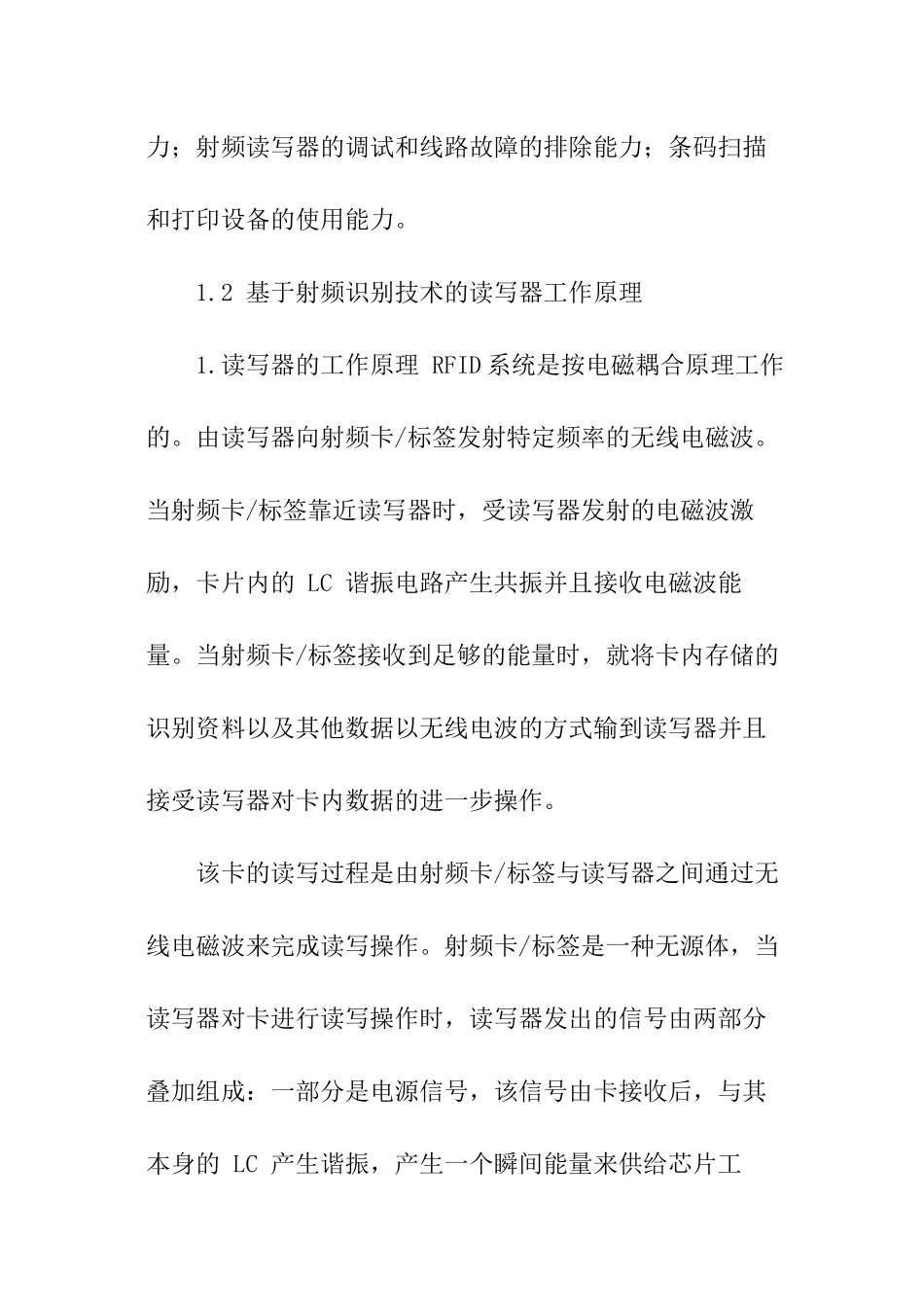

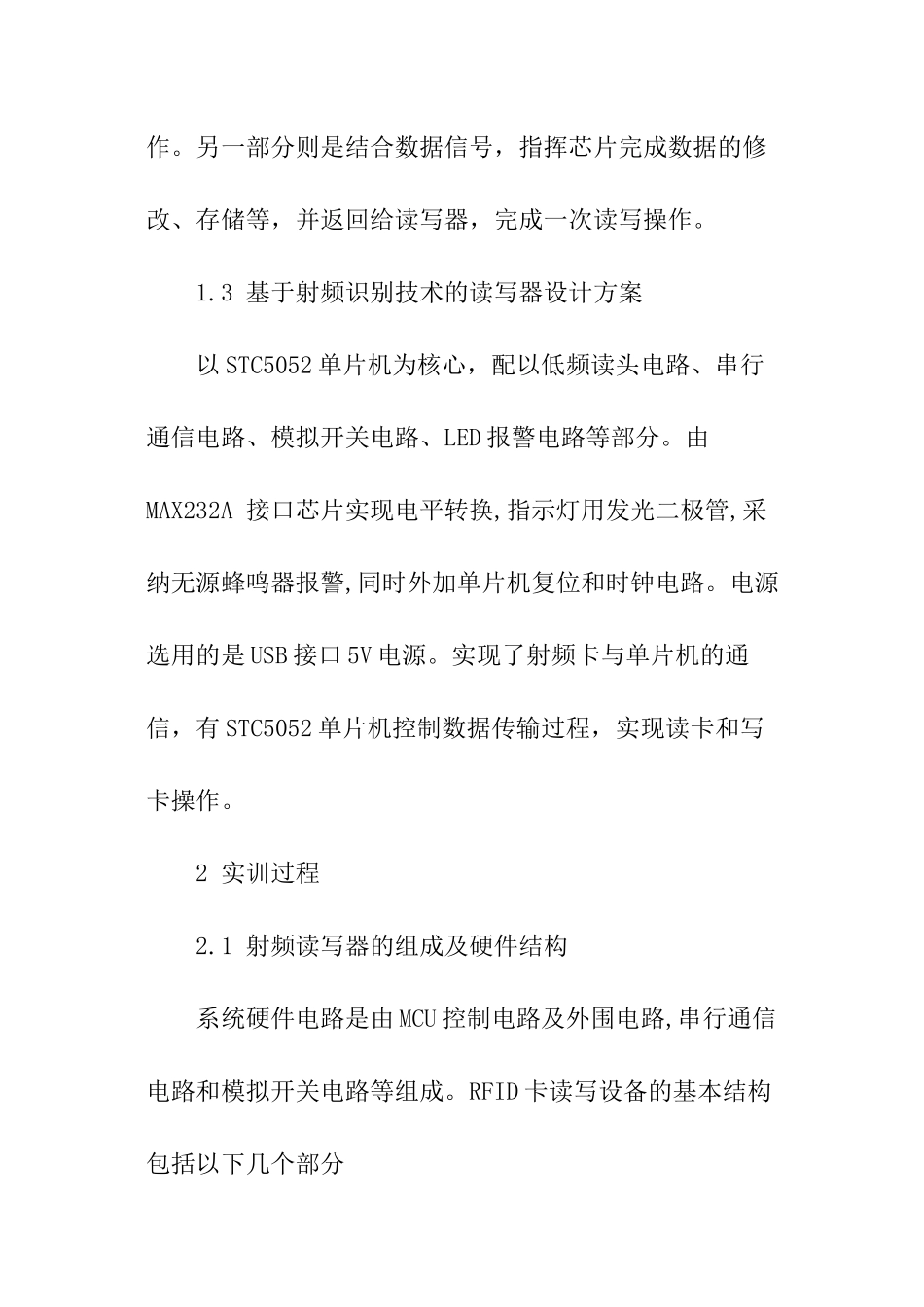

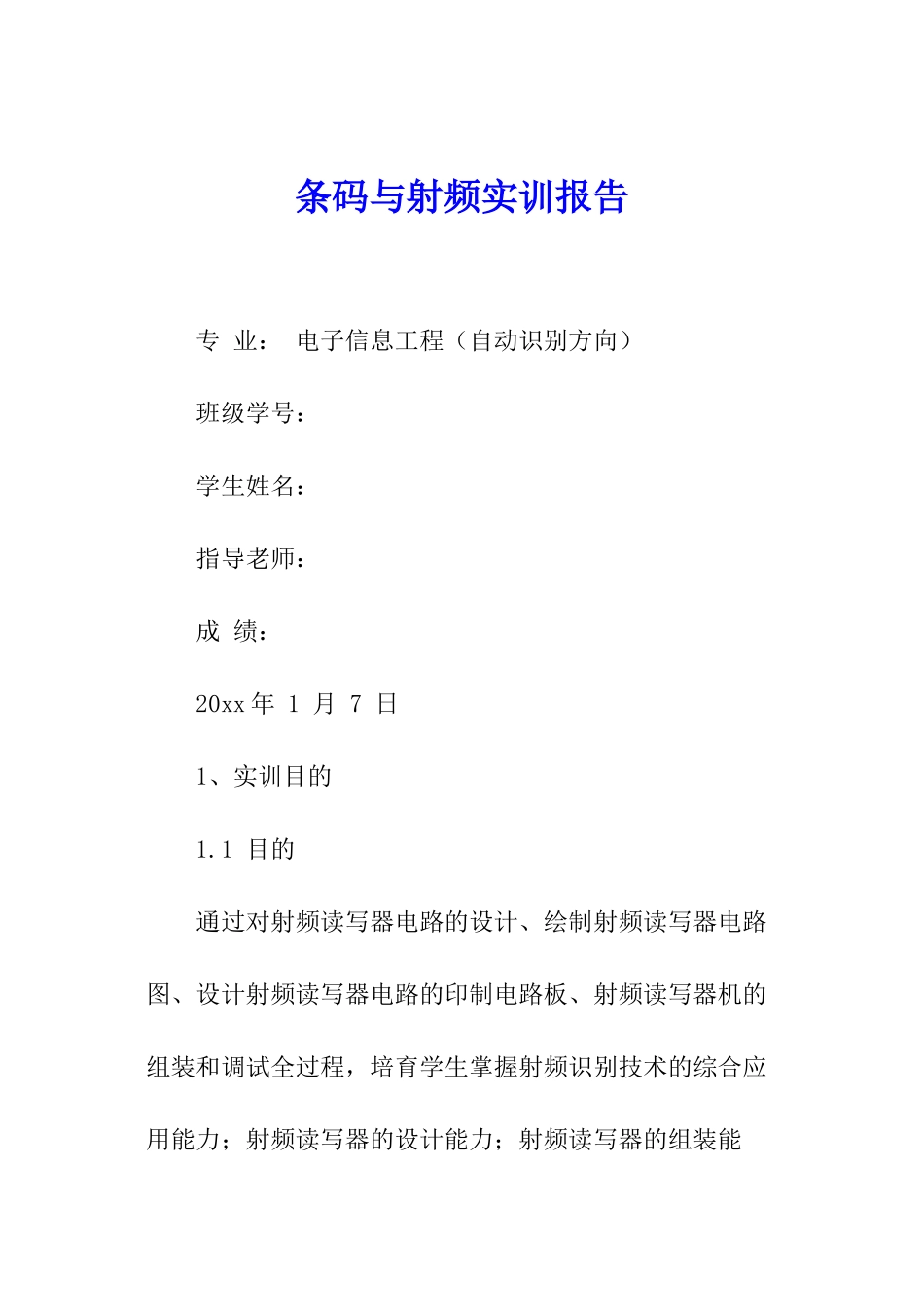

条码与射频实训报告 专 业： 电子信息工程（自动识别方向） 班级学号： 学生姓名： 指导老师： 成 绩： 20xx 年 1 月 7 日 1、实训目的 1.1 目的 通过对射频读写器电路的设计、绘制射频读写器电路图、设计射频读写器电路的印制电路板、射频读写器机的组装和调试全过程，培育学生掌握射频识别技术的综合应用能力；射频读写器的设计能力；射频读写器的组装能力；射频读写器的调试和线路故障的排除能力；条码扫描和打印设备的使用能力。 1.2 基于射频识别技术的读写器工作原理 1.读写器的工作原理 RFID 系统是按电磁耦合原理工作的。由读写器向射频卡/标签发射特定频率的无线电磁波。当射频卡/标签靠近读写器时，受读写器发射的电磁波激励，卡片内的 LC 谐振电路产生共振并且接收电磁波能量。当射频卡/标签接收到足够的能量时，就将卡内存储的识别资料以及其他数据以无线电波的方式输到读写器并且接受读写器对卡内数据的进一步操作。 该卡的读写过程是由射频卡/标签与读写器之间通过无线电磁波来完成读写操作。射频卡/标签是一种无源体，当读写器对卡进行读写操作时，读写器发出的信号由两部分叠加组成：一部分是电源信号，该信号由卡接收后，与其本身的 LC 产生谐振，产生一个瞬间能量来供给芯片工作。另一部分则是结合数据信号，指挥芯片完成数据的修改、存储等，并返回给读写器，完成一次读写操作。 1.3 基于射频识别技术的读写器设计方案 以 STC5052 单片机为核心，配以低频读头电路、串行通信电路、模拟开关电路、LED 报警电路等部分。由MAX232A 接口芯片实现电平转换,指示灯用发光二极管,采纳无源蜂鸣器报警,同时外加单片机复位和时钟电路。电源选用的是 USB 接口 5V 电源。实现了射频卡与单片机的通信，有 STC5052 单片机控制数据传输过程，实现读卡和写卡操作。 2 实训过程 2.1 射频读写器的组成及硬件结构 系统硬件电路是由 MCU 控制电路及外围电路,串行通信电路和模拟开关电路等组成。RFID 卡读写设备的基本结构包括以下几个部分 2.1.1 MCU 控制部分 MCU 是读写设备的数据处理控制核心。它不仅要控制射频处理模块完成对 RFID 卡的读写，还要负责通过通信接口与主机或应用系统进行通信、指示以及报警等其他外部设备的控制。STC12C2052 系列单片机是单时钟／机器周期（IT ）的兼容 8051 内核单片机，是高速／低功耗的新一代 8051 单片机，全新的流水线／精简指令集结构，内部...
