水工认识实习报告-

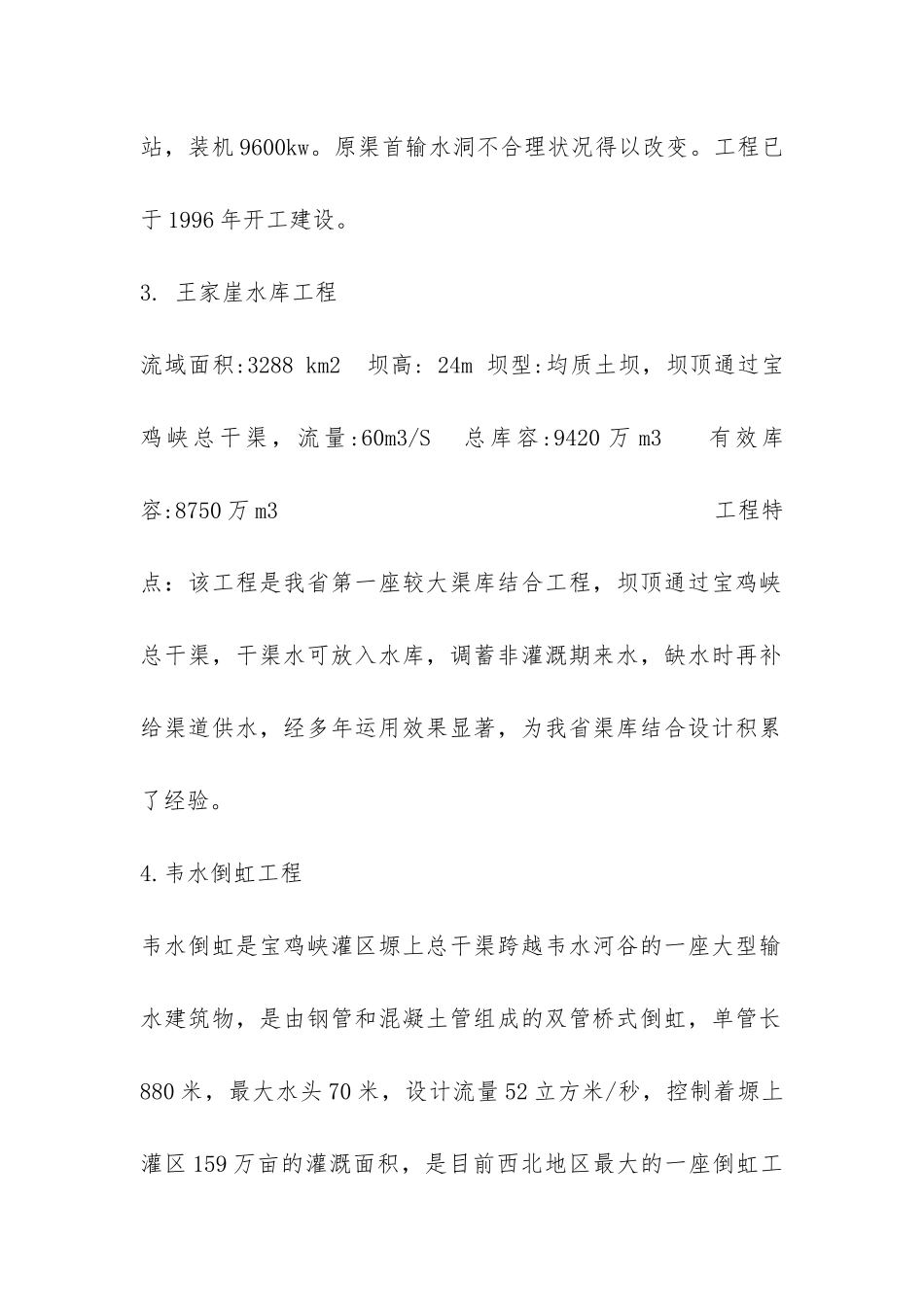

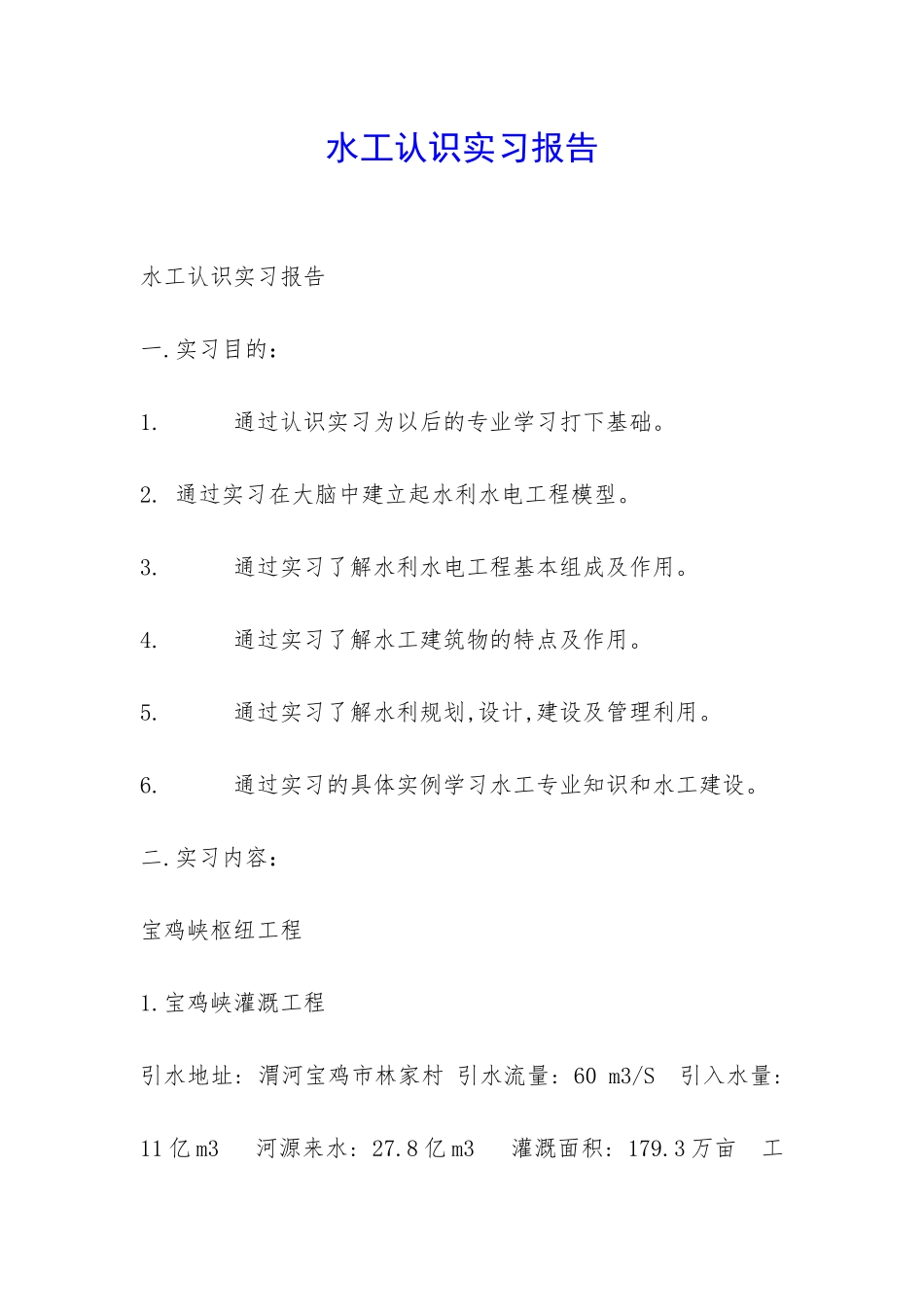

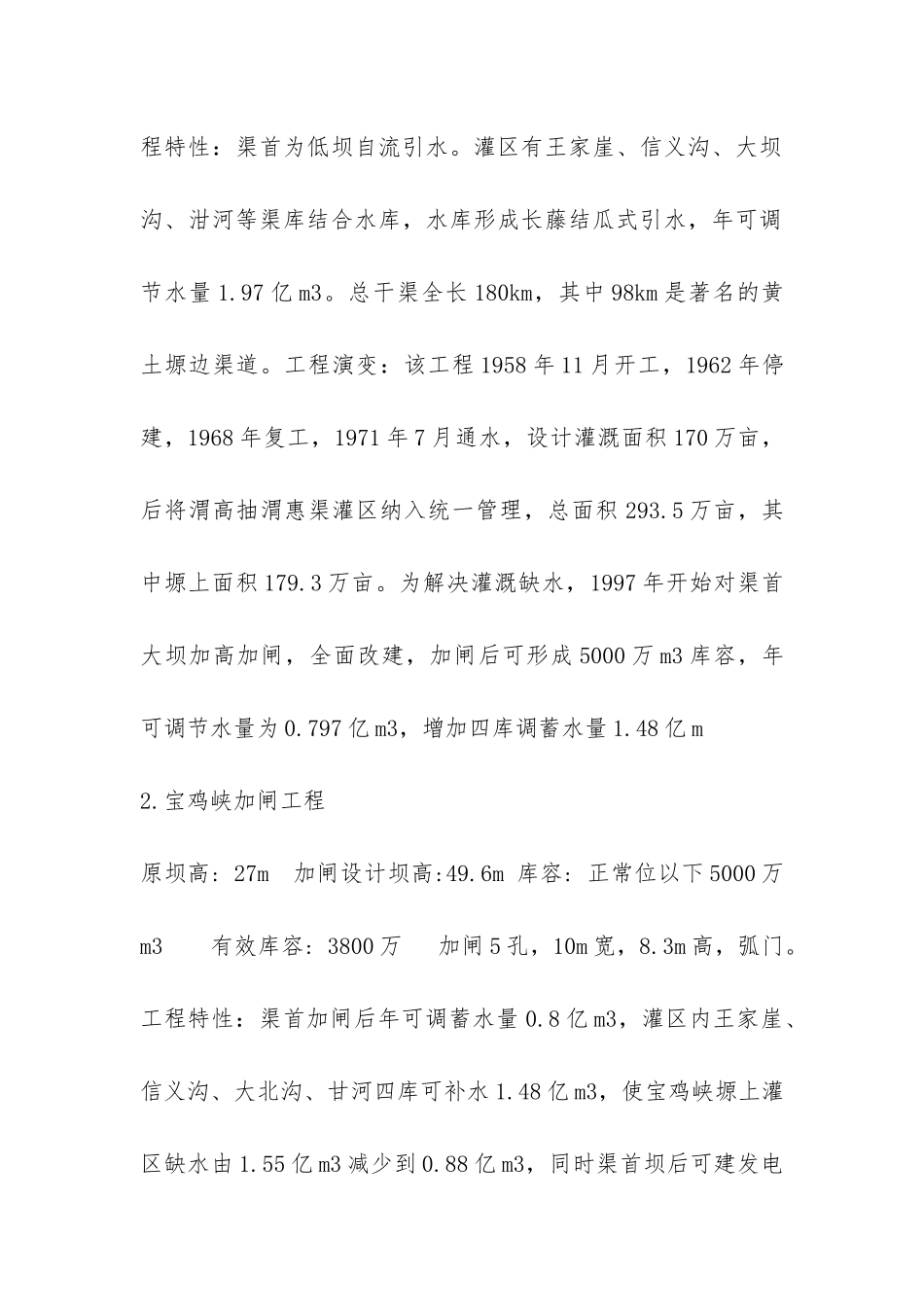

水工认识实习报告 水工认识实习报告一.实习目的：1. 通过认识实习为以后的专业学习打下基础。2. 通过实习在大脑中建立起水利水电工程模型。3. 通过实习了解水利水电工程基本组成及作用。4. 通过实习了解水工建筑物的特点及作用。5. 通过实习了解水利规划,设计,建设及管理利用。6. 通过实习的具体实例学习水工专业知识和水工建设。二.实习内容：宝鸡峡枢纽工程1.宝鸡峡灌溉工程引水地址: 渭河宝鸡市林家村 引水流量: 60 m3/S 引入水量: 11 亿 m3 河源来水: 27.8 亿 m3 灌溉面积: 179.3 万亩 工程特性：渠首为低坝自流引水。灌区有王家崖、信义沟、大坝沟、泔河等渠库结合水库，水库形成长藤结瓜式引水，年可调节水量 1.97 亿 m3。总干渠全长 180km，其中 98km 是著名的黄土塬边渠道。工程演变：该工程 1958 年 11 月开工，1962 年停建，1968 年复工，1971 年 7 月通水，设计灌溉面积 170 万亩，后将渭高抽渭惠渠灌区纳入统一管理，总面积 293.5 万亩，其中塬上面积 179.3 万亩。为解决灌溉缺水，1997 年开始对渠首大坝加高加闸，全面改建，加闸后可形成 5000 万 m3 库容，年可调节水量为 0.797 亿 m3，增加四库调蓄水量 1.48 亿 m2.宝鸡峡加闸工程原坝高: 27m 加闸设计坝高:49.6m 库容: 正常位以下 5000 万m3 有效库容: 3800 万 加闸 5 孔，10m 宽，8.3m 高，弧门。工程特性：渠首加闸后年可调蓄水量 0.8 亿 m3，灌区内王家崖、信义沟、大北沟、甘河四库可补水 1.48 亿 m3，使宝鸡峡塬上灌区缺水由 1.55 亿 m3 减少到 0.88 亿 m3，同时渠首坝后可建发电站，装机 9600kw。原渠首输水洞不合理状况得以改变。工程已于 1996 年开工建设。3. 王家崖水库工程流域面积:3288 km2 坝高: 24m 坝型:均质土坝，坝顶通过宝鸡峡总干渠，流量:60m3/S 总库容:9420 万 m3 有效库容:8750 万 m3 工程特点：该工程是我省第一座较大渠库结合工程，坝顶通过宝鸡峡总干渠，干渠水可放入水库，调蓄非灌溉期来水，缺水时再补给渠道供水，经多年运用效果显著，为我省渠库结合设计积累了经验。4.韦水倒虹工程韦水倒虹是宝鸡峡灌区塬上总干渠跨越韦水河谷的一座大型输水建筑物，是由钢管和混凝土管组成的双管桥式倒虹，单管长880 米，最大水头 70 米，设计流量 52 立方米/秒，控制着塬上灌区 159 万亩的灌溉面积，是目前西北地区最大的一座倒虹工程，也是十分重要的咽...
