油田生产水回注机械设备选型研究

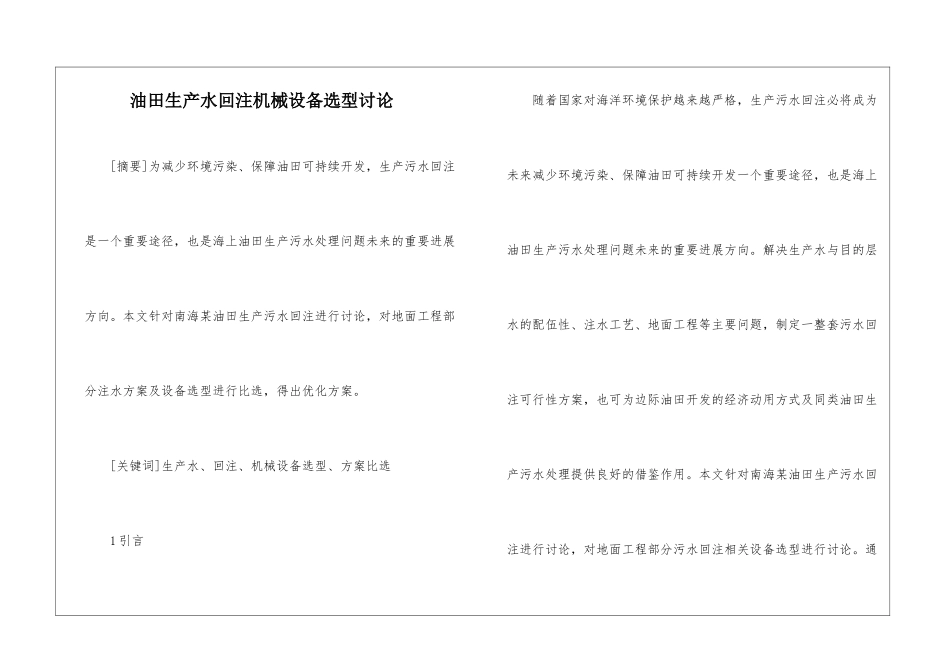

油田生产水回注机械设备选型研究_第1页
1/5

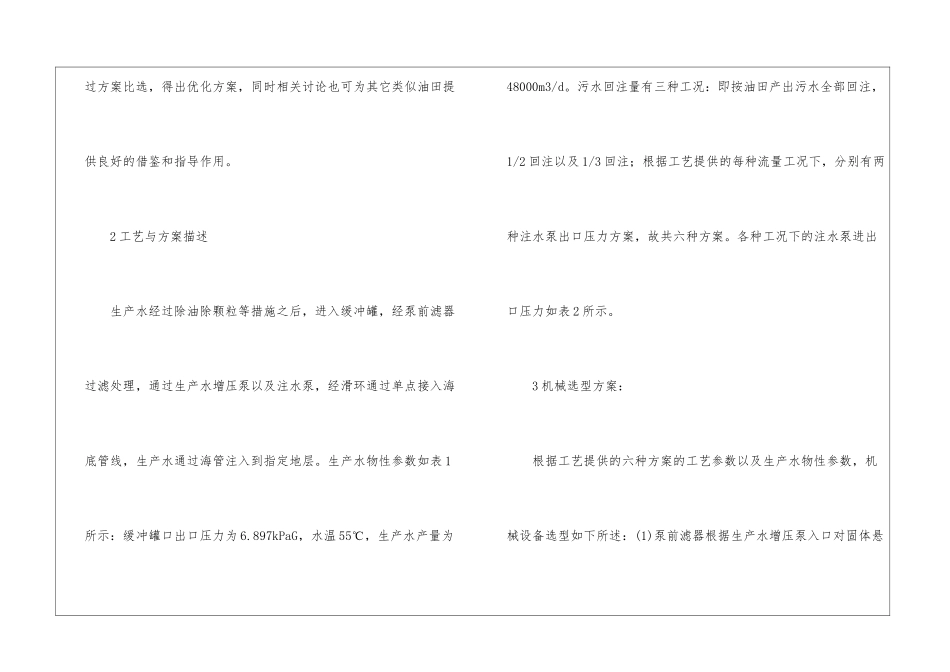

油田生产水回注机械设备选型研究_第2页
2/5

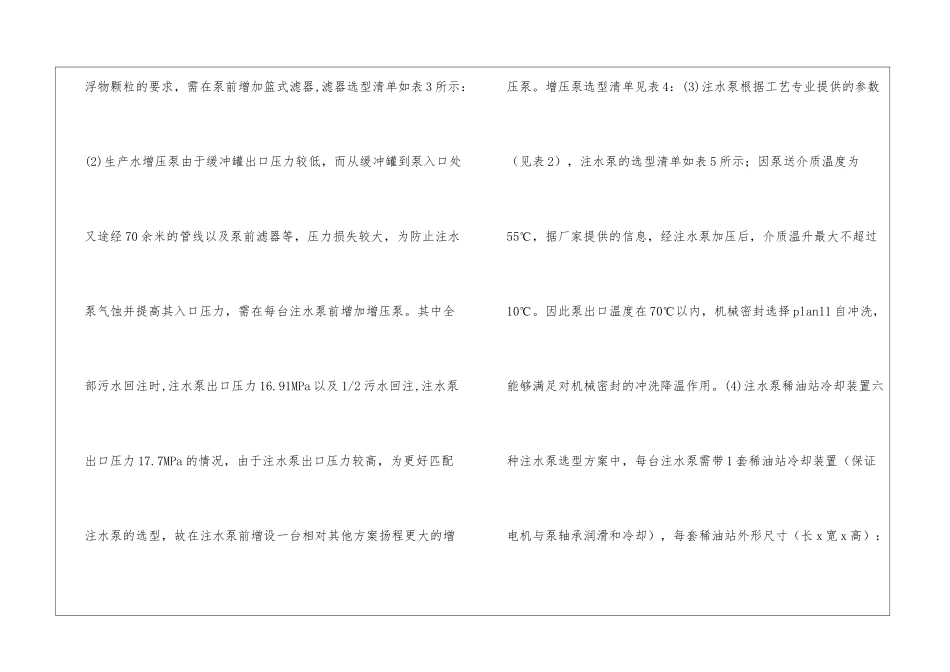

油田生产水回注机械设备选型研究_第3页
3/5
油田生产水回注机械设备选型讨论 [摘要]为减少环境污染、保障油田可持续开发,生产污水回注是一个重要途径,也是海上油田生产污水处理问题未来的重要进展方向。本文针对南海某油田生产污水回注进行讨论,对地面工程部分注水方案及设备选型进行比选,得出优化方案。 [关键词]生产水、回注、机械设备选型、方案比选 1 引言 随着国家对海洋环境保护越来越严格,生产污水回注必将成为未来减少环境污染、保障油田可持续开发一个重要途径,也是海上油田生产污水处理问题未来的重要进展方向。解决生产水与目的层水的配伍性、注水工艺、地面工程等主要问题,制定一整套污水回注可行性方案,也可为边际油田开发的经济动用方式及同类油田生产污水处理提供良好的借鉴作用。本文针对南海某油田生产污水回注进行讨论,对地面工程部分污水回注相关设备选型进行讨论。通过方案比选,得出优化方案,同时相关讨论也可为其它类似油田提供良好的借鉴和指导作用。 2 工艺与方案描述 生产水经过除油除颗粒等措施之后,进入缓冲罐,经泵前滤器过滤处理,通过生产水增压泵以及注水泵,经滑环通过单点接入海底管线,生产水通过海管注入到指定地层。生产水物性参数如表 1所示:缓冲罐口出口压力为 6.897kPaG,水温 55℃,生产水产量为48000m3/d。污水回注量有三种工况:即按油田产出污水全部回注,1/2 回注以及 1/3 回注;根据工艺提供的每种流量工况下,分别有两种注水泵出口压力方案,故共六种方案。各种工况下的注水泵进出口压力如表 2 所示。 3 机械选型方案: 根据工艺提供的六种方案的工艺参数以及生产水物性参数,机械设备选型如下所述:(1)泵前滤器根据生产水增压泵入口对固体悬浮物颗粒的要求,需在泵前增加篮式滤器,滤器选型清单如表 3 所示:(2)生产水增压泵由于缓冲罐出口压力较低,而从缓冲罐到泵入口处又途经 70 余米的管线以及泵前滤器等,压力损失较大,为防止注水泵气蚀并提高其入口压力,需在每台注水泵前增加增压泵。其中全部污水回注时,注水泵出口压力 16.91MPa 以及 1/2 污水回注,注水泵出口压力 17.7MPa 的情况,由于注水泵出口压力较高,为更好匹配注水泵的选型,故在注水泵前增设一台相对其他方案扬程更大的增压泵。增压泵选型清单见表 4:(3)注水泵根据工艺专业提供的参数(见表 2),注水泵的选型清单如表 5 所示;因泵送介质温度为55℃,据厂家提供的信息,经注水泵加压后,介质温升最大不超过10℃。因此泵出口...
