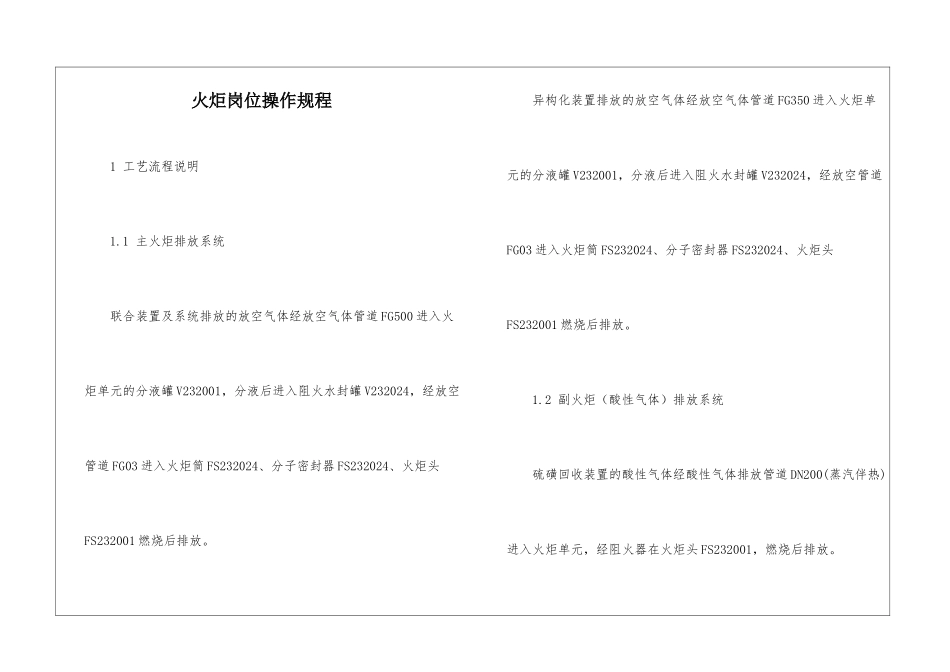

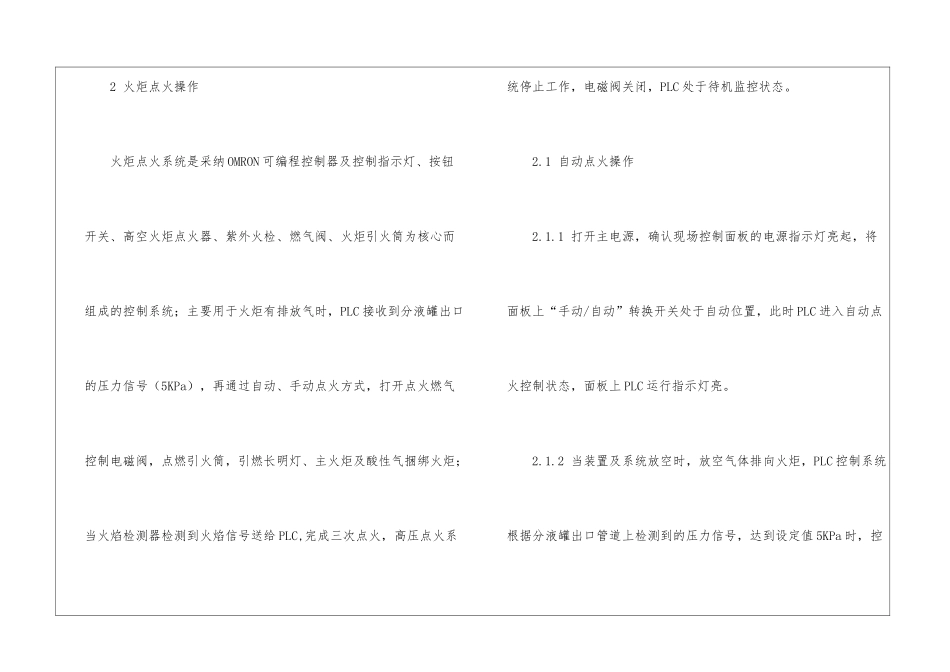

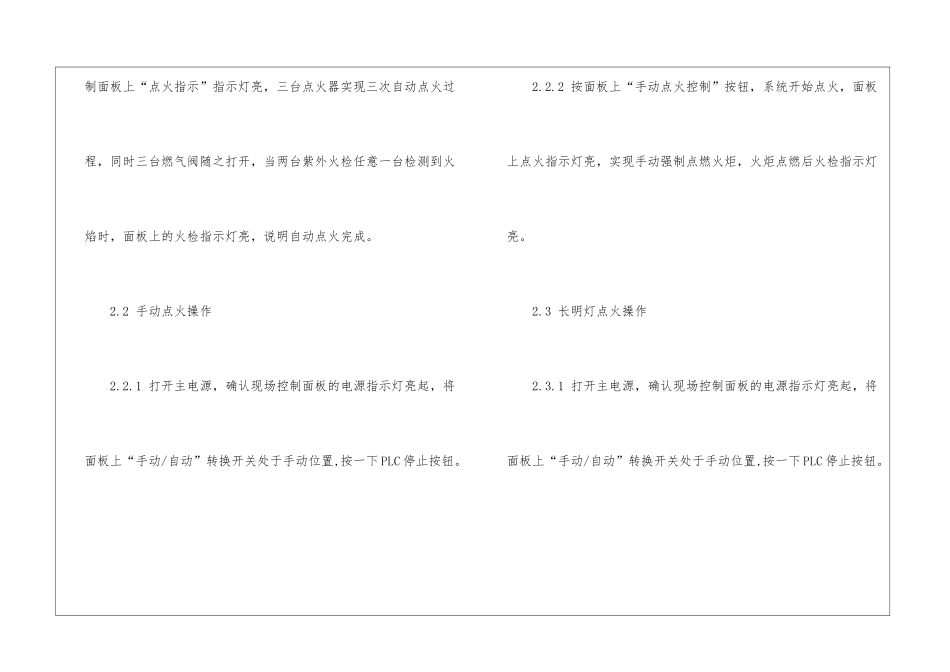

火炬岗位操作规程 1 工艺流程说明 1.1 主火炬排放系统 联合装置及系统排放的放空气体经放空气体管道 FG500 进入火炬单元的分液罐 V232001,分液后进入阻火水封罐 V232024,经放空管道 FG03 进入火炬筒 FS232024、分子密封器 FS232024、火炬头FS232001 燃烧后排放。 异构化装置排放的放空气体经放空气体管道 FG350 进入火炬单元的分液罐 V232001,分液后进入阻火水封罐 V232024,经放空管道FG03 进入火炬筒 FS232024、分子密封器 FS232024、火炬头FS232001 燃烧后排放。 1.2 副火炬(酸性气体)排放系统 硫磺回收装置的酸性气体经酸性气体排放管道 DN200(蒸汽伴热)进入火炬单元,经阻火器在火炬头 FS232001,燃烧后排放。 2 火炬点火操作 火炬点火系统是采纳 OMRON 可编程控制器及控制指示灯、按钮开关、高空火炬点火器、紫外火检、燃气阀、火炬引火筒为核心而组成的控制系统;主要用于火炬有排放气时,PLC 接收到分液罐出口的压力信号(5KPa),再通过自动、手动点火方式,打开点火燃气控制电磁阀,点燃引火筒,引燃长明灯、主火炬及酸性气捆绑火炬;当火焰检测器检测到火焰信号送给 PLC,完成三次点火,高压点火系统停止工作,电磁阀关闭,PLC 处于待机监控状态。 2.1 自动点火操作 2.1.1 打开主电源,确认现场控制面板的电源指示灯亮起,将面板上“手动/自动”转换开关处于自动位置,此时 PLC 进入自动点火控制状态,面板上 PLC 运行指示灯亮。 2.1.2 当装置及系统放空时,放空气体排向火炬,PLC 控制系统根据分液罐出口管道上检测到的压力信号,达到设定值 5KPa 时,控制面板上“点火指示”指示灯亮,三台点火器实现三次自动点火过程,同时三台燃气阀随之打开,当两台紫外火检任意一台检测到火焰时,面板上的火检指示灯亮,说明自动点火完成。 2.2 手动点火操作 2.2.1 打开主电源,确认现场控制面板的电源指示灯亮起,将面板上“手动/自动”转换开关处于手动位置,按一下 PLC 停止按钮。 2.2.2 按面板上“手动点火控制”按钮,系统开始点火,面板上点火指示灯亮,实现手动强制点燃火炬,火炬点燃后火检指示灯亮。 2.3 长明灯点火操作 2.3.1 打开主电源,确认现场控制面板的电源指示灯亮起,将面板上“手动/自动”转换开关处于手动位置,按一下 PLC 停止按钮。 2.3.2 按面板上“手动点火控制”按钮,系统开始点火。 2.3.3 打开长明灯燃气阀门,长明灯引燃后火检指示灯亮。 注...
