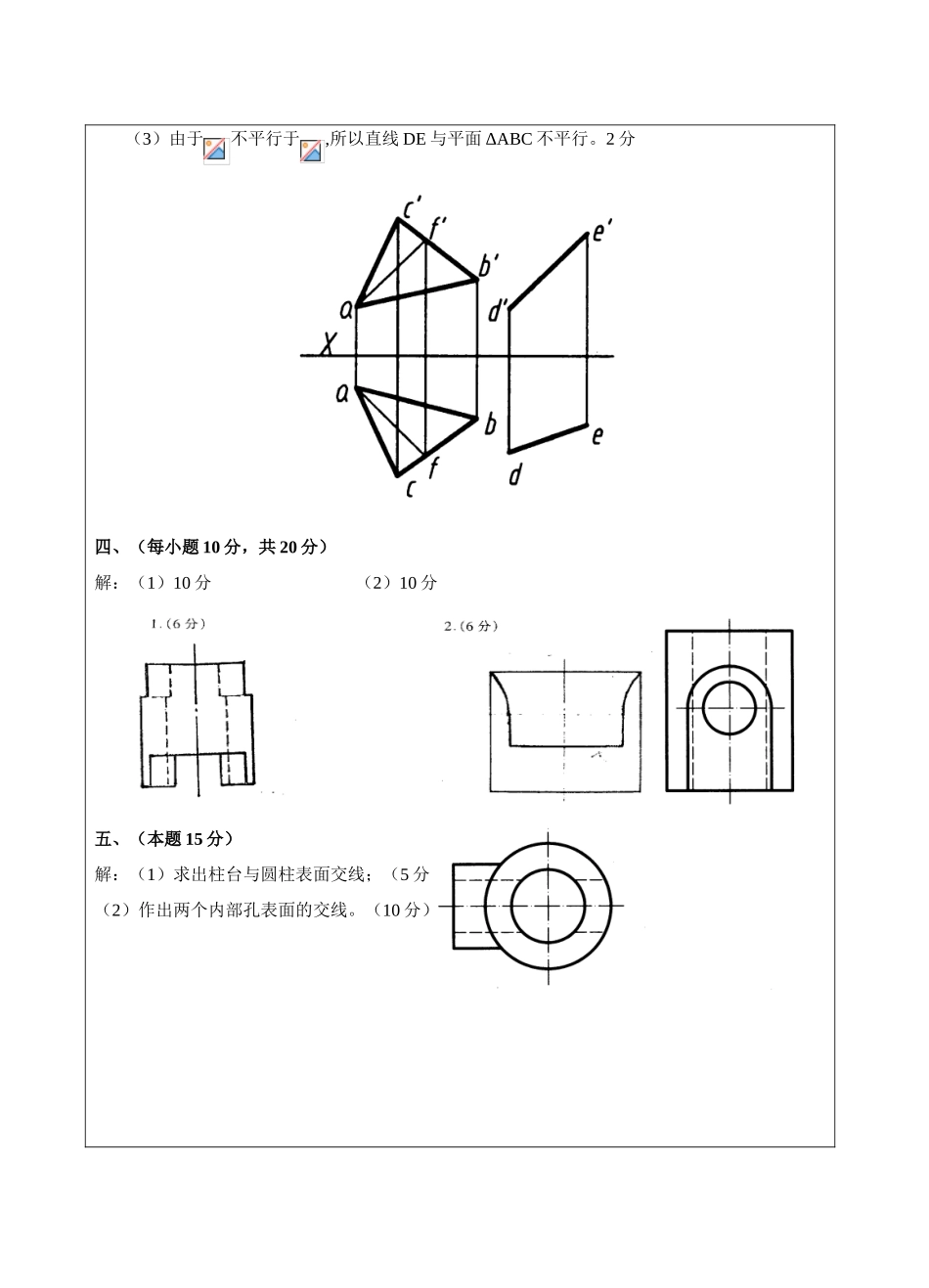

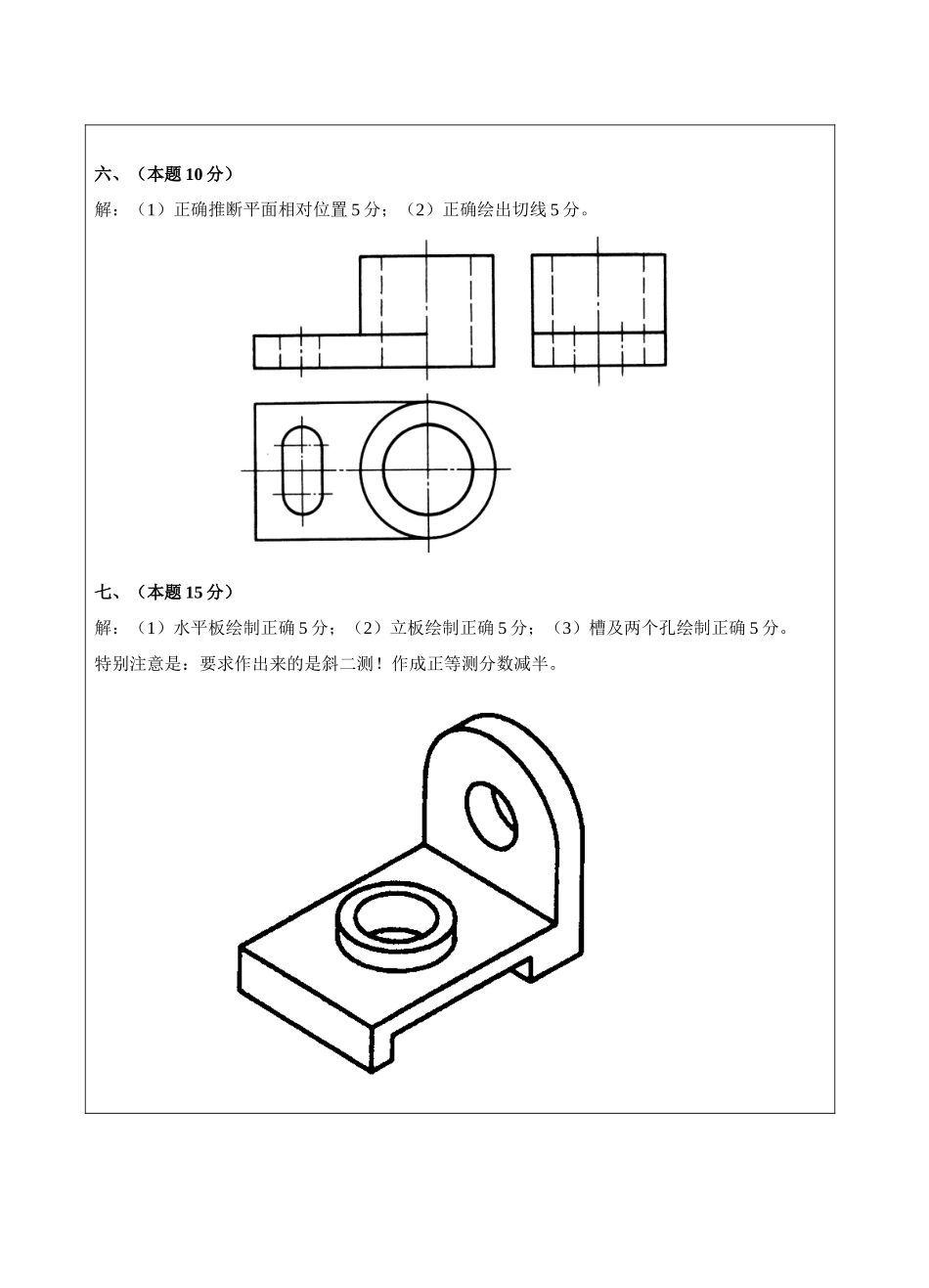

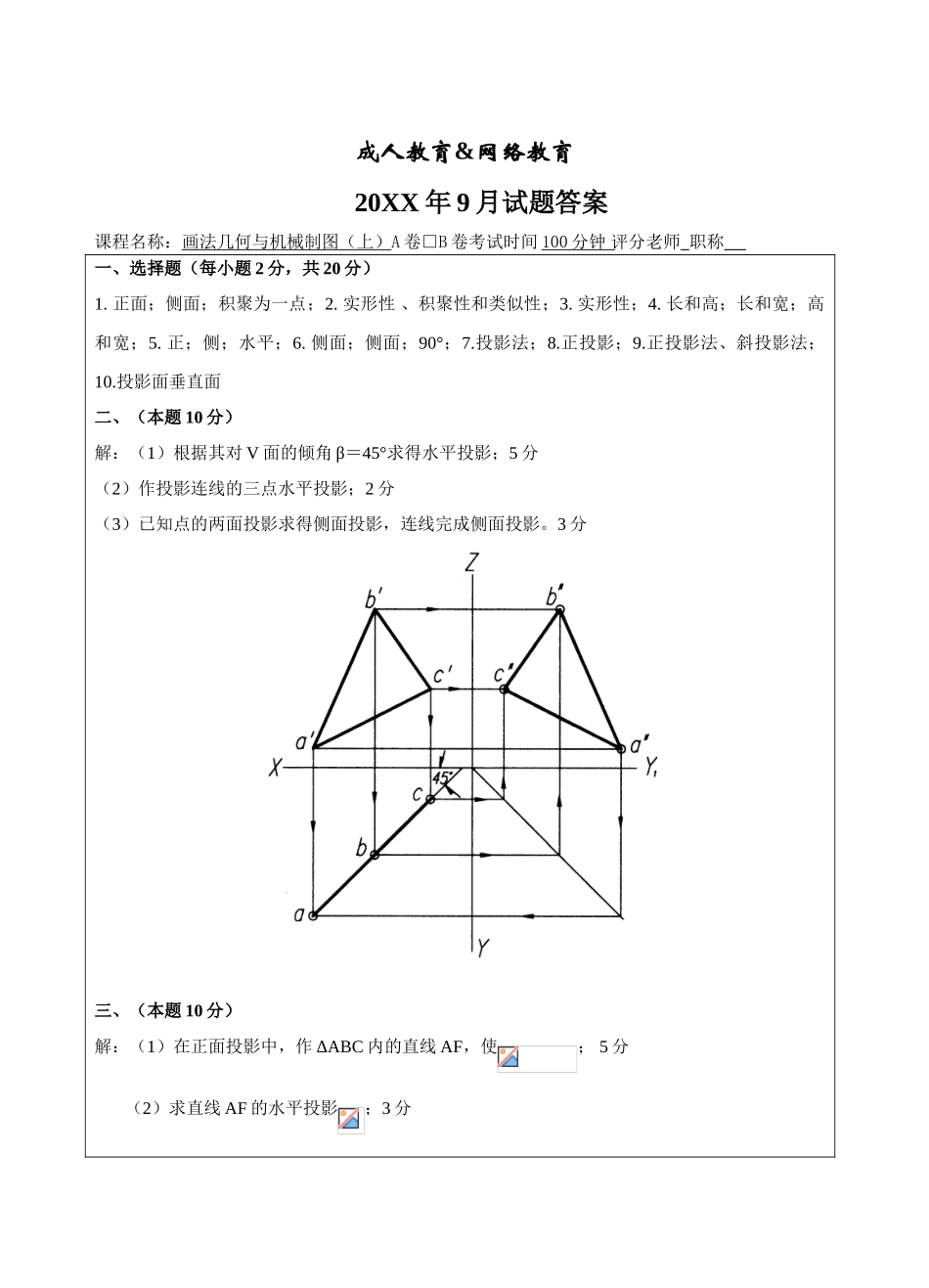

成人教育&网络教育 20XX 年 9 月试题答案课程名称：画法几何与机械制图（上）A 卷□B 卷考试时间 100 分钟 评分老师 职称 一、选择题（每小题 2 分，共 20 分）1. 正面；侧面；积聚为一点；2. 实形性 、积聚性和类似性；3. 实形性；4. 长和高；长和宽；高和宽；5. 正；侧；水平；6. 侧面；侧面；90°；7.投影法；8.正投影；9.正投影法、斜投影法；10.投影面垂直面二、（本题 10 分）解：（1）根据其对 V 面的倾角 β＝45°求得水平投影；5 分（2）作投影连线的三点水平投影；2 分（3）已知点的两面投影求得侧面投影，连线完成侧面投影。3 分三、（本题 10 分）解：（1）在正面投影中，作 ΔABC 内的直线 AF，使； 5 分 （2）求直线 AF 的水平投影；3 分 （3）由于不平行于,所以直线 DE 与平面 ΔABC 不平行。2 分四、（每小题 10 分，共 20 分）解：（1）10 分 （2）10 分五、（本题 15 分）解：（1）求出柱台与圆柱表面交线；（5 分）（2）作出两个内部孔表面的交线。（10 分）六、（本题 10 分）解：（1）正确推断平面相对位置 5 分；（2）正确绘出切线 5 分。七、（本题 15 分）解：（1）水平板绘制正确 5 分；（2）立板绘制正确 5 分；（3）槽及两个孔绘制正确 5 分。特别注意是：要求作出来的是斜二测！作成正等测分数减半。
