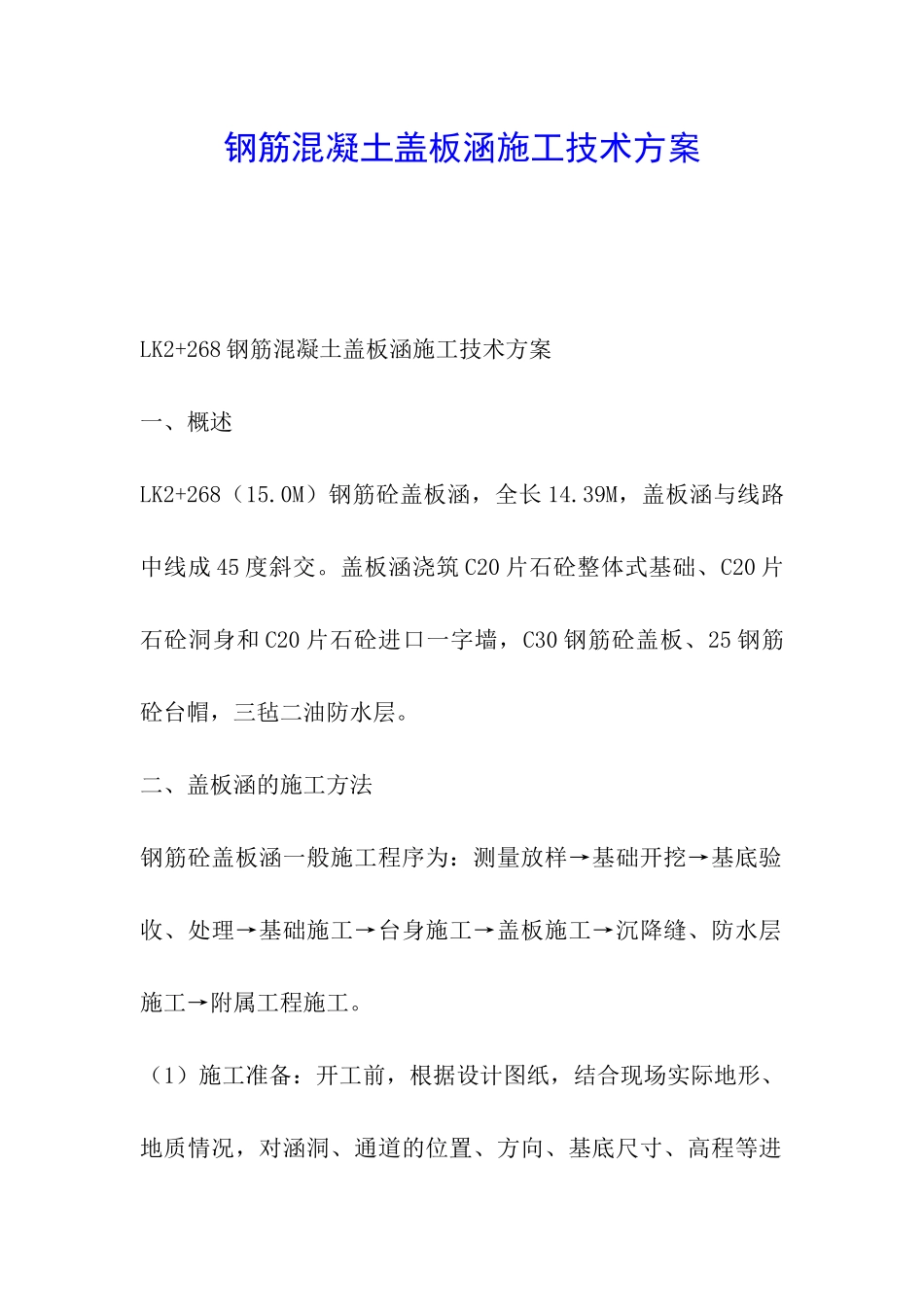

钢筋混凝土盖板涵施工技术方案LK2+268 钢筋混凝土盖板涵施工技术方案一、概述LK2+268（15
0M）钢筋砼盖板涵，全长 14
39M，盖板涵与线路中线成 45 度斜交
盖板涵浇筑 C20 片石砼整体式基础、C20 片石砼洞身和 C20 片石砼进口一字墙，C30 钢筋砼盖板、25 钢筋砼台帽，三毡二油防水层
二、盖板涵的施工方法钢筋砼盖板涵一般施工程序为：测量放样→基础开挖→基底验收、处理→基础施工→台身施工→盖板施工→沉降缝、防水层施工→附属工程施工

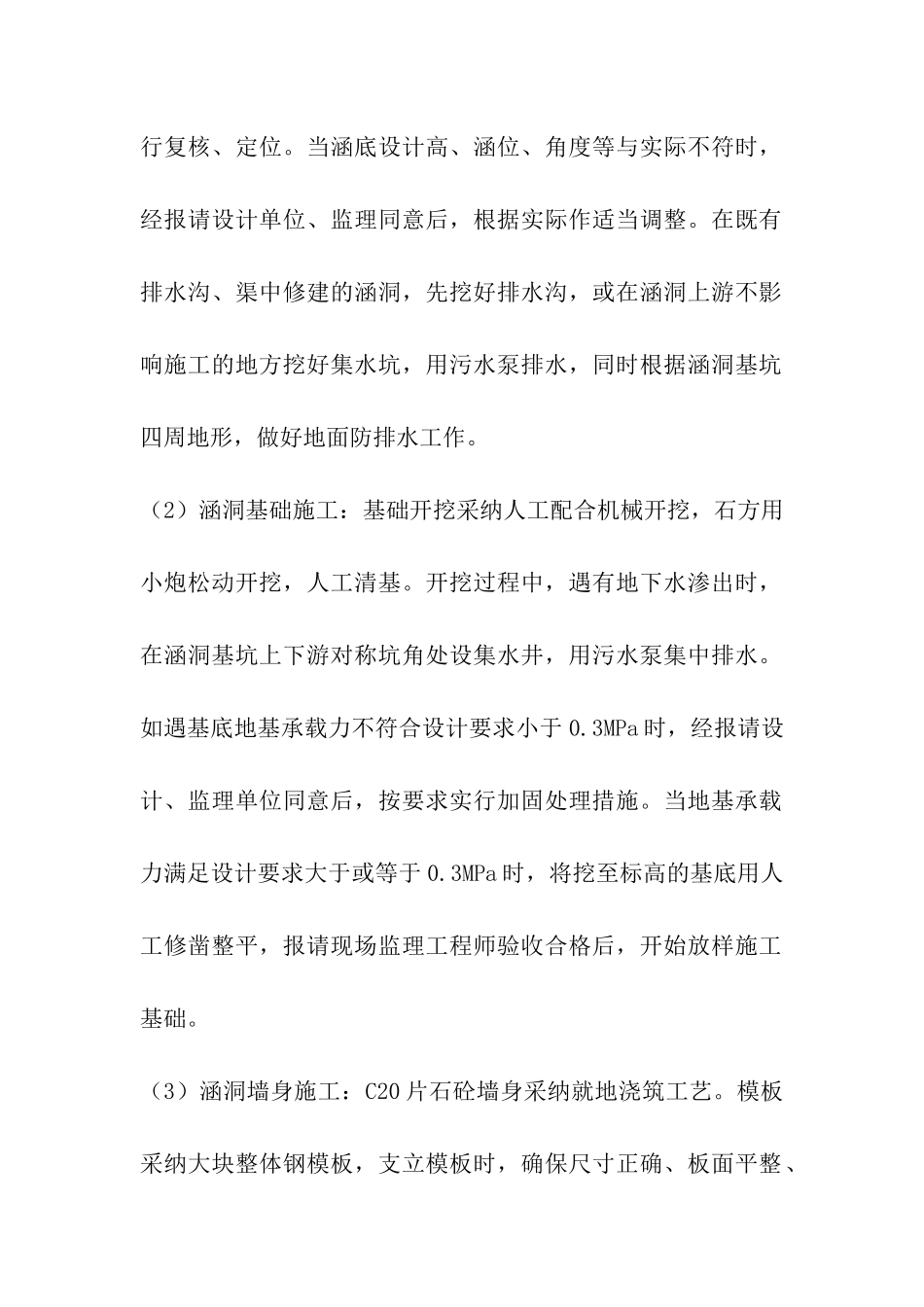

（1）施工准备：开工前，根据设计图纸，结合现场实际地形、地质情况，对涵洞、通道的位置、方向、基底尺寸、高程等进行复核、定位
当涵底设计高、涵位、角度等与实际不符时，经报请设计单位、监理同意后，根据实际作适当调整
在既有排水沟、渠中修建的涵洞，先挖好排水沟，或在涵洞上游不影响施工的地方挖好集水坑，用污水泵排水，同时根据涵洞基坑四周地形，做好地面防排水工作
（2）涵洞基础施工：基础开挖采纳人工配合机械开挖，石方用小炮松动开挖，人工清基
开挖过程中，遇有地下水渗出时，在涵洞基坑上下游对称坑角处设集水井，用污水泵集中排水
如遇基底地基承载力不符合设计要求小于 0
3MPa 时，经报请设计、监理单位同意后，按要求实行加固处理措施
当地基承载力满足设计要求大于或等于 0
3MPa 时，将挖至标高的基底用人工修凿整平，报请现场监理工程师验收合格后，开始放样施工基础
（3）涵洞墙身施工：C20 片石砼墙身采纳就地浇筑工艺

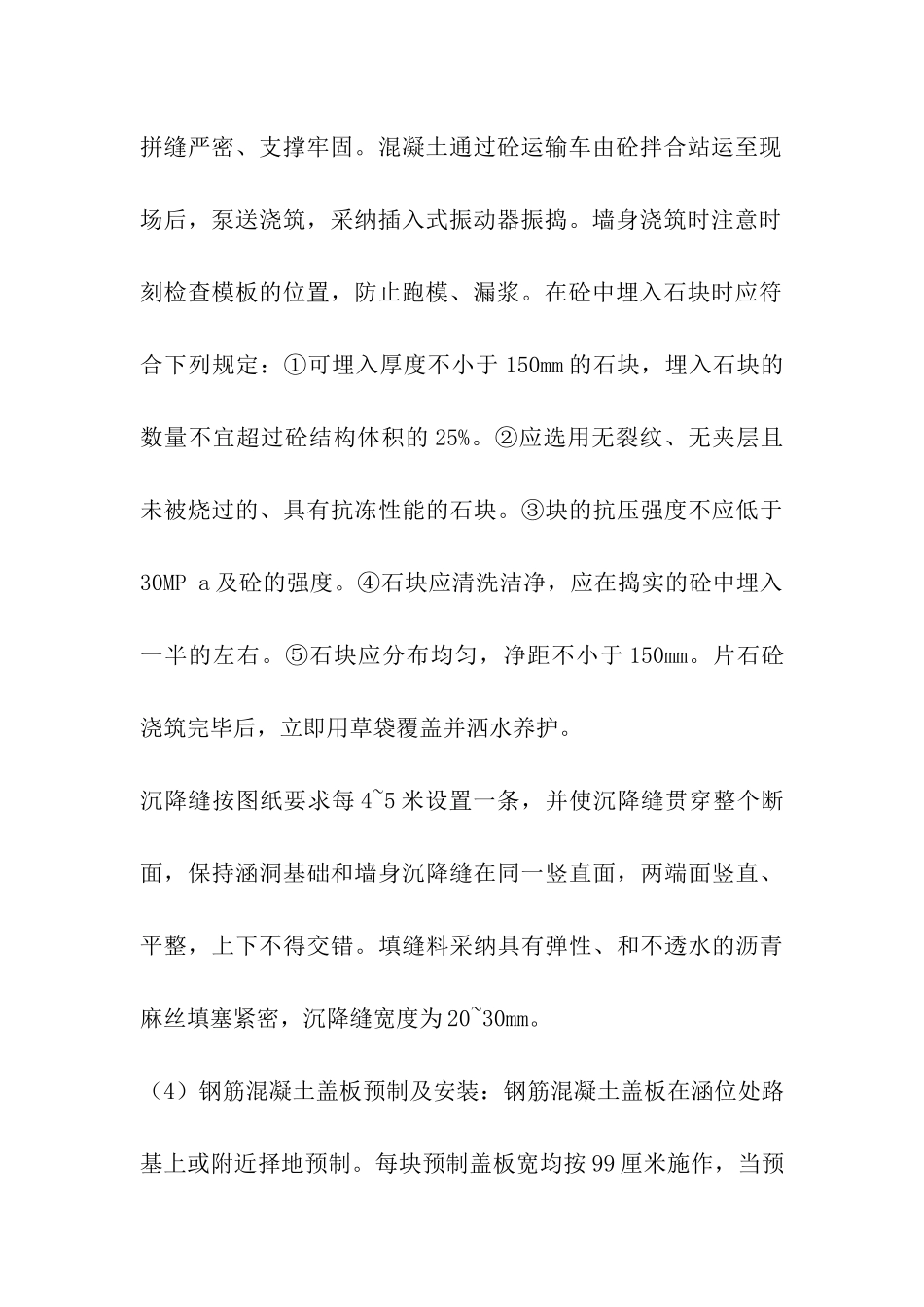

模板采纳大块整体钢模板，支立模板时，确保尺寸正确、板面平整、拼缝严密、支撑牢固
混凝土通过砼运输车由砼拌合站运至现场后，泵送浇筑，采纳插入式振动器振捣
墙身浇筑时注意时刻检查模板的位置，防止跑模、漏浆
在砼中埋入石块时应符合下列规定：①可埋入厚度不小于 150mm 的石块，埋入石块的数量不宜超过砼结构体积的 25%
