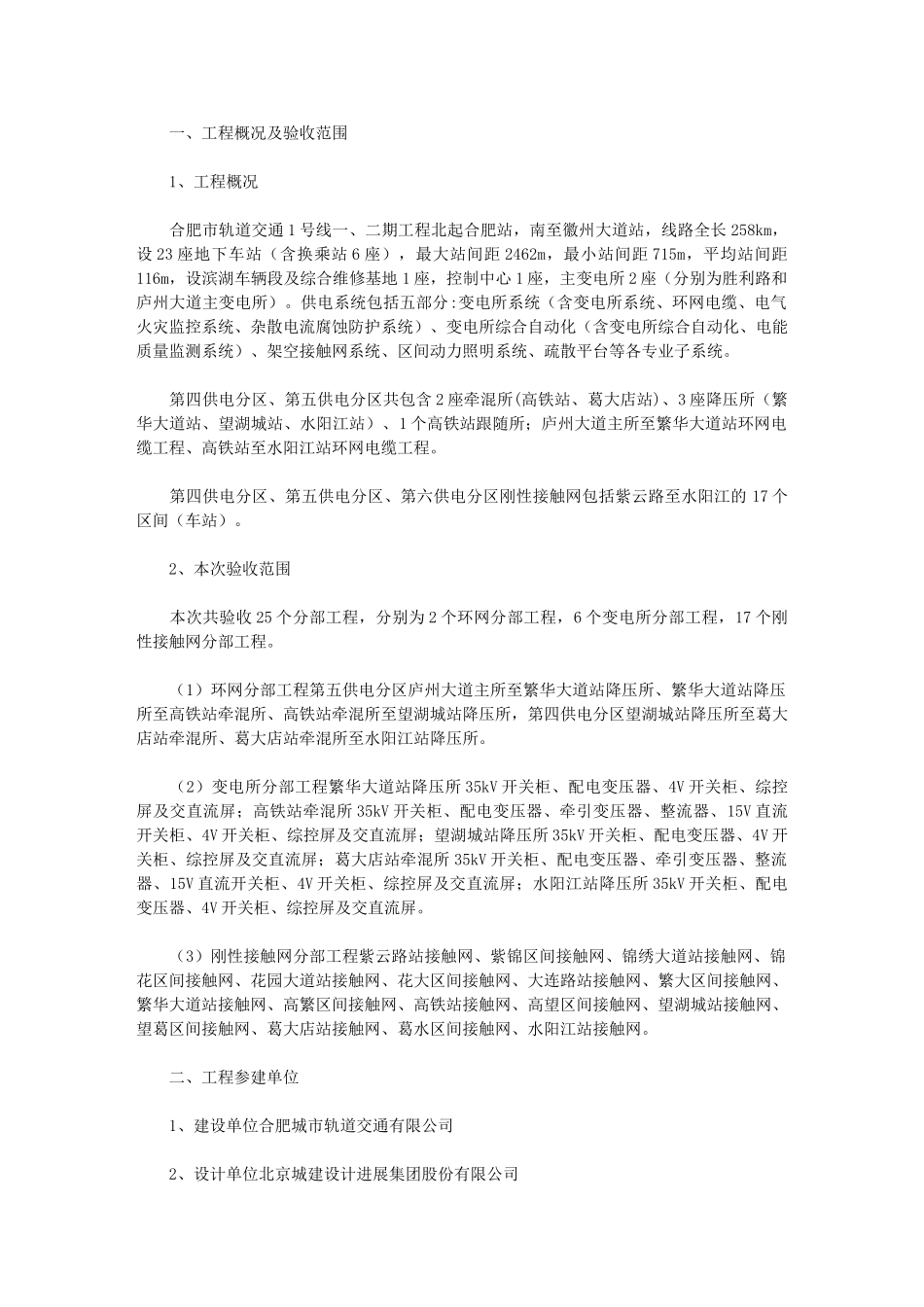

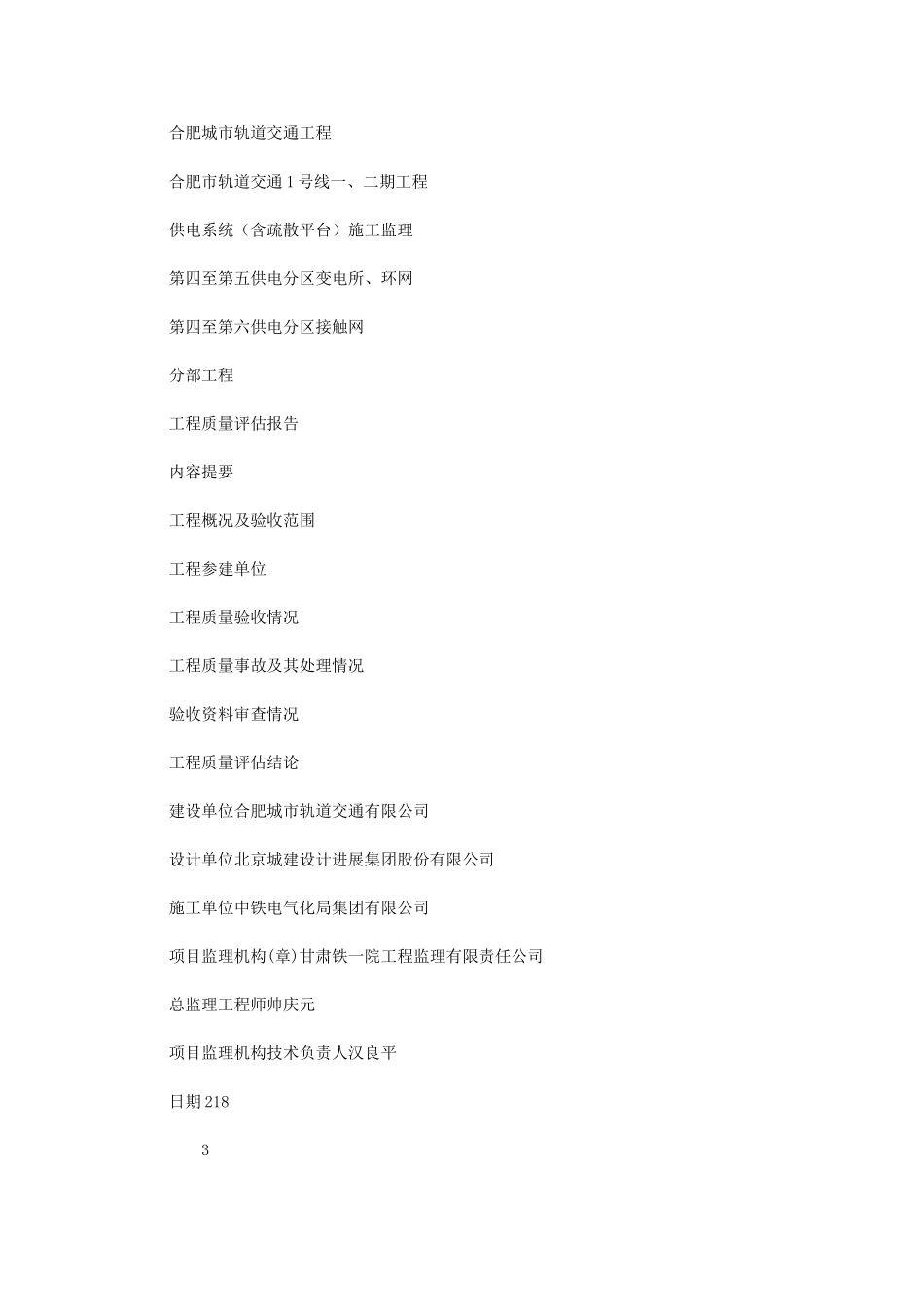

合肥城市轨道交通工程 合肥市轨道交通 1 号线一、二期工程 供电系统（含疏散平台）施工监理 第四至第五供电分区变电所、环网 第四至第六供电分区接触网 分部工程 工程质量评估报告 内容提要 工程概况及验收范围 工程参建单位 工程质量验收情况 工程质量事故及其处理情况 验收资料审查情况 工程质量评估结论 建设单位合肥城市轨道交通有限公司 设计单位北京城建设计进展集团股份有限公司 施工单位中铁电气化局集团有限公司 项目监理机构(章)甘肃铁一院工程监理有限责任公司 总监理工程师帅庆元 项目监理机构技术负责人汉良平 日期 218 3 一、工程概况及验收范围 1、工程概况 合肥市轨道交通 1 号线一、二期工程北起合肥站，南至徽州大道站，线路全长 258km，设 23 座地下车站（含换乘站 6 座），最大站间距 2462m，最小站间距 715m，平均站间距116m，设滨湖车辆段及综合维修基地 1 座，控制中心 1 座，主变电所 2 座（分别为胜利路和庐州大道主变电所）。供电系统包括五部分:变电所系统（含变电所系统、环网电缆、电气火灾监控系统、杂散电流腐蚀防护系统）、变电所综合自动化（含变电所综合自动化、电能质量监测系统）、架空接触网系统、区间动力照明系统、疏散平台等各专业子系统。 第四供电分区、第五供电分区共包含 2 座牵混所(高铁站、葛大店站)、3 座降压所（繁华大道站、望湖城站、水阳江站）、1 个高铁站跟随所；庐州大道主所至繁华大道站环网电缆工程、高铁站至水阳江站环网电缆工程。 第四供电分区、第五供电分区、第六供电分区刚性接触网包括紫云路至水阳江的 17 个区间（车站）。 2、本次验收范围 本次共验收 25 个分部工程，分别为 2 个环网分部工程，6 个变电所分部工程，17 个刚性接触网分部工程。 （1）环网分部工程第五供电分区庐州大道主所至繁华大道站降压所、繁华大道站降压所至高铁站牵混所、高铁站牵混所至望湖城站降压所，第四供电分区望湖城站降压所至葛大店站牵混所、葛大店站牵混所至水阳江站降压所。 （2）变电所分部工程繁华大道站降压所 35kV 开关柜、配电变压器、4V 开关柜、综控屏及交直流屏；高铁站牵混所 35kV 开关柜、配电变压器、牵引变压器、整流器、15V 直流开关柜、4V 开关柜、综控屏及交直流屏；望湖城站降压所 35kV 开关柜、配电变压器、4V 开关柜、综控屏及交直流屏；葛大店站牵混所 35kV 开关柜、配电变压器、牵引变压器、整流...
