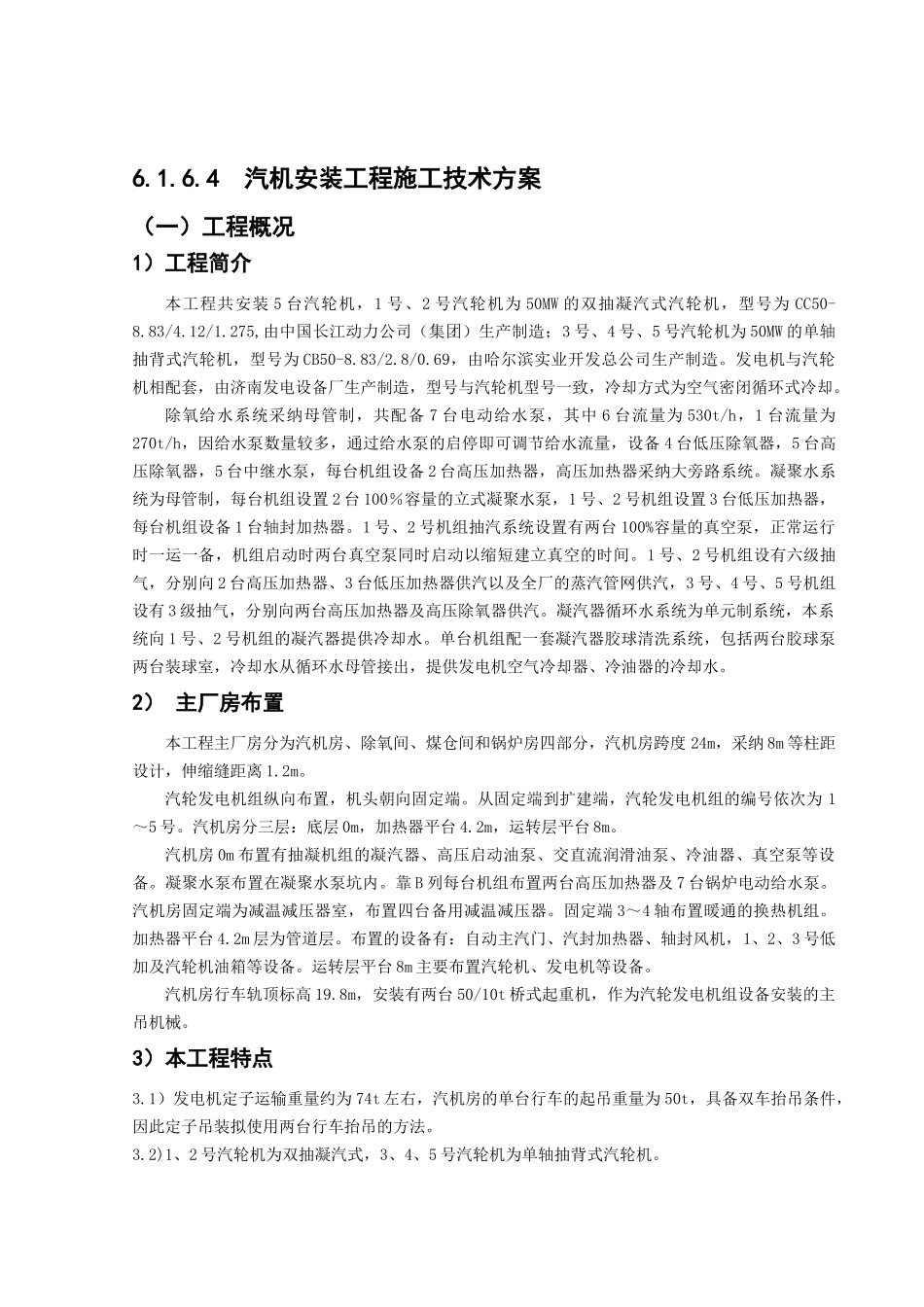

6.1.6.4 汽机安装工程施工技术方案（一）工程概况1）工程简介本工程共安装 5 台汽轮机，1 号、2 号汽轮机为 50MW 的双抽凝汽式汽轮机，型号为 CC50-8.83/4.12/1.275,由中国长江动力公司（集团）生产制造；3 号、4 号、5 号汽轮机为 50MW 的单轴抽背式汽轮机，型号为 CB50-8.83/2.8/0.69，由哈尔滨实业开发总公司生产制造。发电机与汽轮机相配套，由济南发电设备厂生产制造，型号与汽轮机型号一致，冷却方式为空气密闭循环式冷却。除氧给水系统采纳母管制，共配备 7 台电动给水泵，其中 6 台流量为 530t/h，1 台流量为270t/h，因给水泵数量较多，通过给水泵的启停即可调节给水流量，设备 4 台低压除氧器，5 台高压除氧器，5 台中继水泵，每台机组设备 2 台高压加热器，高压加热器采纳大旁路系统。凝聚水系统为母管制，每台机组设置 2 台 100％容量的立式凝聚水泵，1 号、2 号机组设置 3 台低压加热器，每台机组设备 1 台轴封加热器。1 号、2 号机组抽汽系统设置有两台 100%容量的真空泵，正常运行时一运一备，机组启动时两台真空泵同时启动以缩短建立真空的时间。1 号、2 号机组设有六级抽气，分别向 2 台高压加热器、3 台低压加热器供汽以及全厂的蒸汽管网供汽，3 号、4 号、5 号机组设有 3 级抽气，分别向两台高压加热器及高压除氧器供汽。凝汽器循环水系统为单元制系统，本系统向 1 号、2 号机组的凝汽器提供冷却水。单台机组配一套凝汽器胶球清洗系统，包括两台胶球泵两台装球室，冷却水从循环水母管接出，提供发电机空气冷却器、冷油器的冷却水。2） 主厂房布置本工程主厂房分为汽机房、除氧间、煤仓间和锅炉房四部分，汽机房跨度 24m，采纳 8m 等柱距设计，伸缩缝距离 1.2m。汽轮发电机组纵向布置，机头朝向固定端。从固定端到扩建端，汽轮发电机组的编号依次为 1～5 号。汽机房分三层：底层 0m，加热器平台 4.2m，运转层平台 8m。汽机房 0m 布置有抽凝机组的凝汽器、高压启动油泵、交直流润滑油泵、冷油器、真空泵等设备。凝聚水泵布置在凝聚水泵坑内。靠 B 列每台机组布置两台高压加热器及 7 台锅炉电动给水泵。汽机房固定端为减温减压器室，布置四台备用减温减压器。固定端 3～4 轴布置暖通的换热机组。加热器平台 4.2m 层为管道层。布置的设备有：自动主汽门、汽封加热器、轴封风机，1、2、3 号低加及汽轮机油箱等设备。运转层平台 8m 主要布置汽轮机、发电机...
