VOD蒸汽外线管道吹扫方案VIP专享

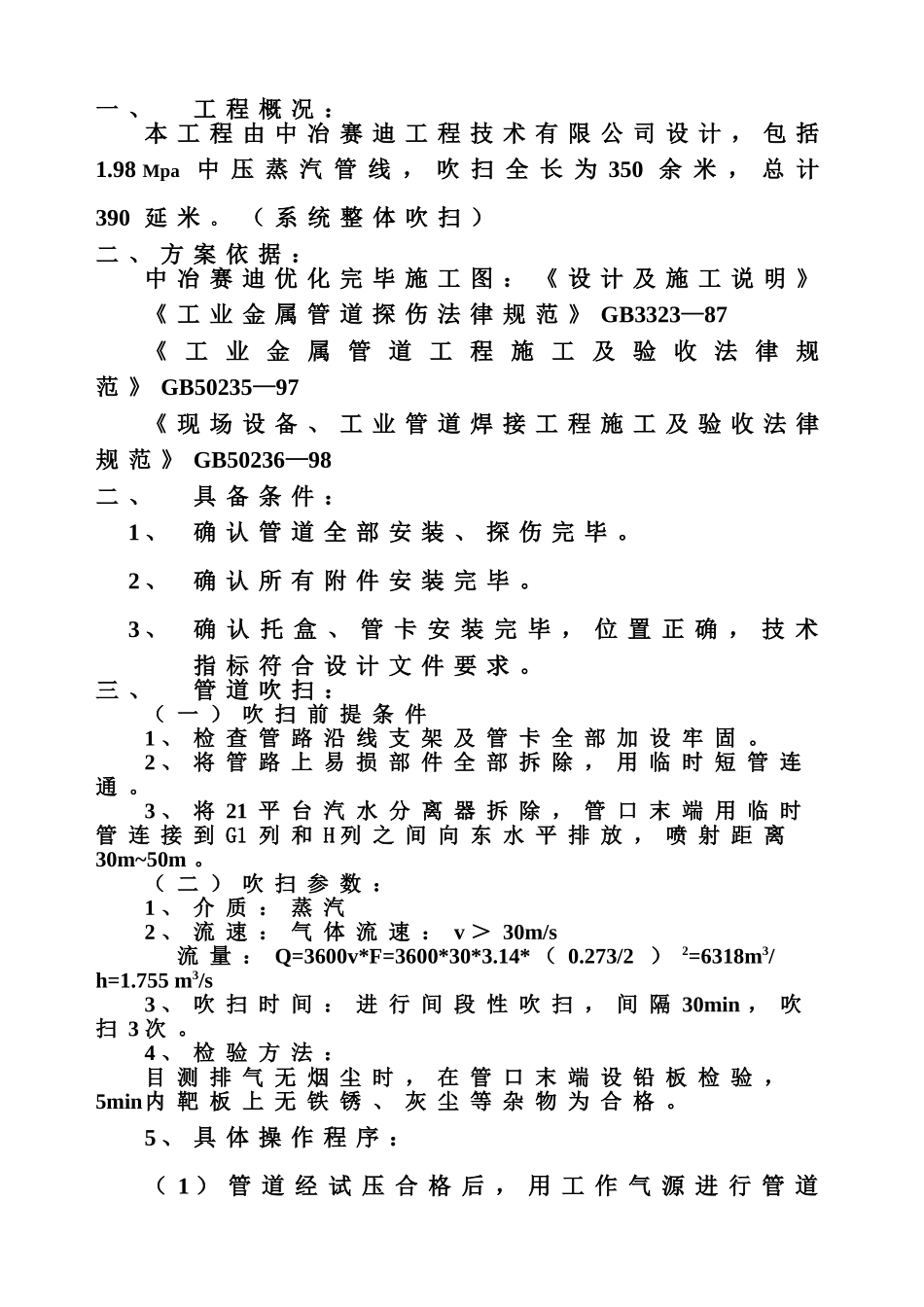

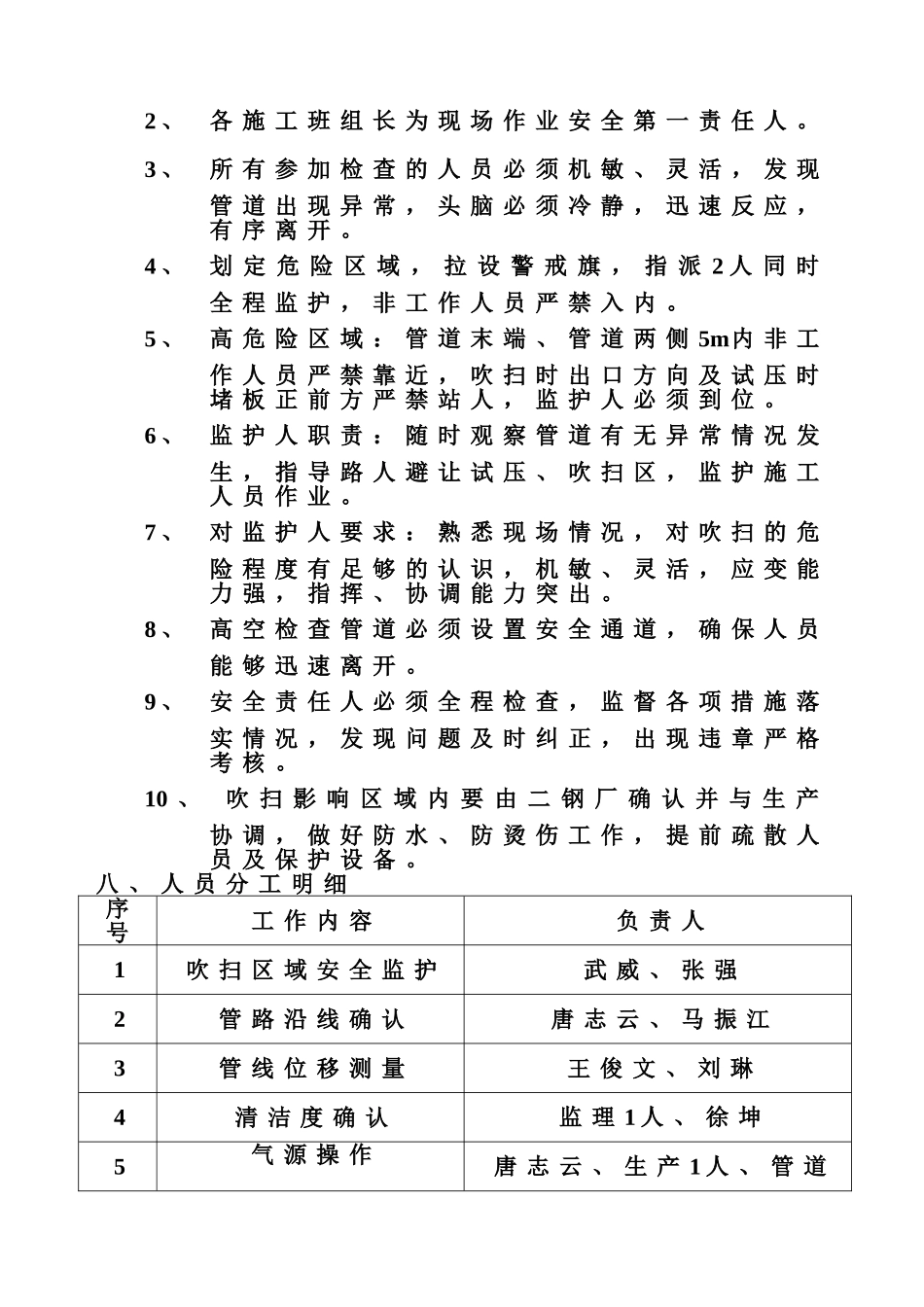

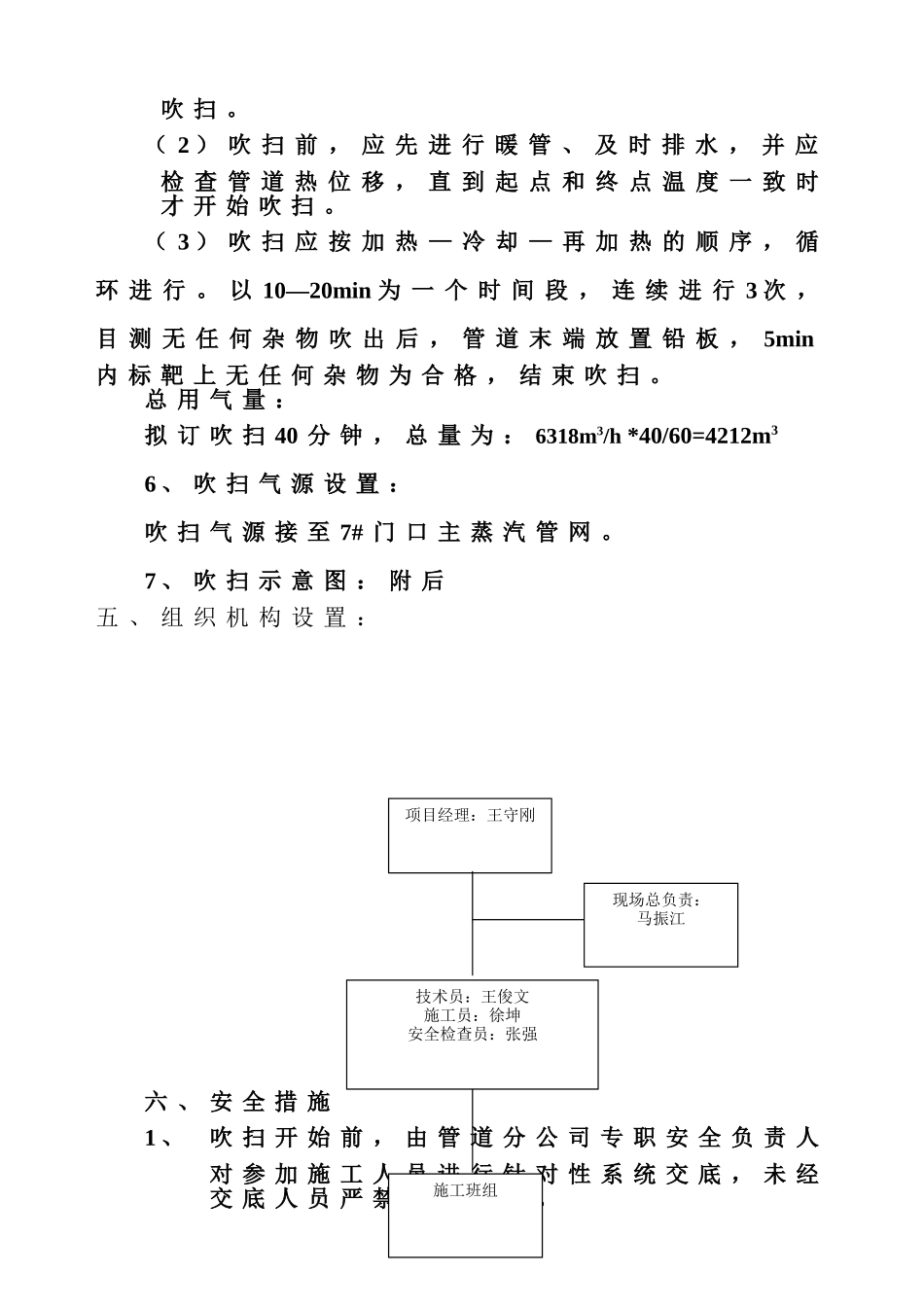

一 、工 程 概 况 ：本 工 程 由 中 冶 赛 迪 工 程 技 术 有 限 公 司 设 计 ， 包 括1.98 Mpa 中 压 蒸 汽 管 线 ， 吹 扫 全 长 为 350 余 米 ， 总 计390 延 米 。 （ 系 统 整 体 吹 扫 ）二 、 方 案 依 据 ：中 冶 赛 迪 优 化 完 毕 施 工 图 ： 《 设 计 及 施 工 说 明 》《 工 业 金 属 管 道 探 伤 法 律 规 范 》 GB3323—87《 工 业 金 属 管 道 工 程 施 工 及 验 收 法 律 规范 》 GB50235—97《 现 场 设 备 、 工 业 管 道 焊 接 工 程 施 工 及 验 收 法 律规 范 》 GB50236—98二 、具 备 条 件 ：1 、确 认 管 道 全 部 安 装 、 探 伤 完 毕 。2 、确 认 所 有 附 件 安 装 完 毕 。3 、确 认 托 盒 、 管 卡 安 装 完 毕 ， 位 置 正 确 ， 技 术指 标 符 合 设 计 文 件 要 求 。三 、管 道 吹 扫 ：（ 一 ） 吹 扫 前 提 条 件1 、 检 查 管 路 沿 线 支 架 及 管 卡 全 部 加 设 牢 固 。2 、 将 管 路 上 易 损 部 件 全 部 拆 除 ， 用 临 时 短 管 连通 。3 、 将 21 平 台 汽 水 分 离 器 拆 除 ， 管 口 末 端 用 临 时管 连 接 到 G1 列 和 H 列 之 间 向 东 水 平 排 放 ， 喷 射 距 离30m~50m 。（ 二 ） 吹 扫 参 数 ：1 、 介 质 ： 蒸 汽2 、 流 速 ： 气 体 流 速 ： v ＞ 30m/s 流 量 ： Q=3600v*F=3600*30*3.14* （ 0.273/2 ）2=6318m3/h=1.755 m3/s3 、 吹 扫 时 间 ： 进 行 间 段 性 吹 扫 ， 间 隔 30min ， 吹扫 3 次 。4 、 检 验 方 法 ：目 测 排 气 无 烟 尘 时 ， 在 管 口 末 端 设 铅 板 检 验 ，5min内 靶 板 上 无 铁 锈 、 灰 尘 等 杂 物 为 合 格 。5 、 具 体 操 作 程 序 ：（ 1 ） 管 道 经 试 压 合 格 后 ， 用 工 作 气 源 进 行 管 道吹 扫 。（ 2 ） 吹 扫 前 ， 应 先 进 行 暖 管 、 及 时 排 水 ， 并 应检 查 管 道 热 位 移 ， 直 到 起 点 和 终 点 温 度 一 致 时才 开 始 吹 ...
