上海市卫生监督所综合业务楼回搬重建工程监理实施细则

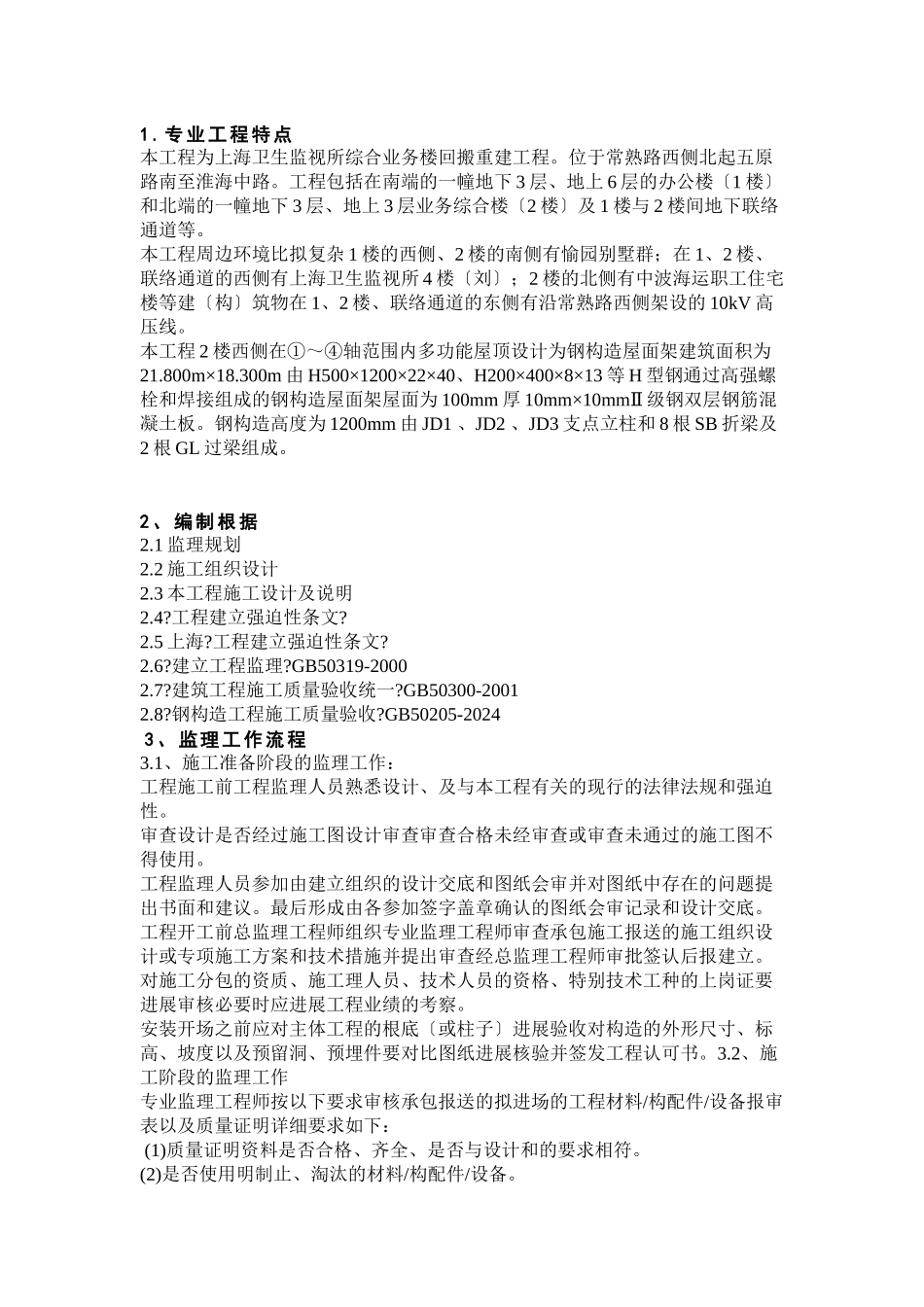

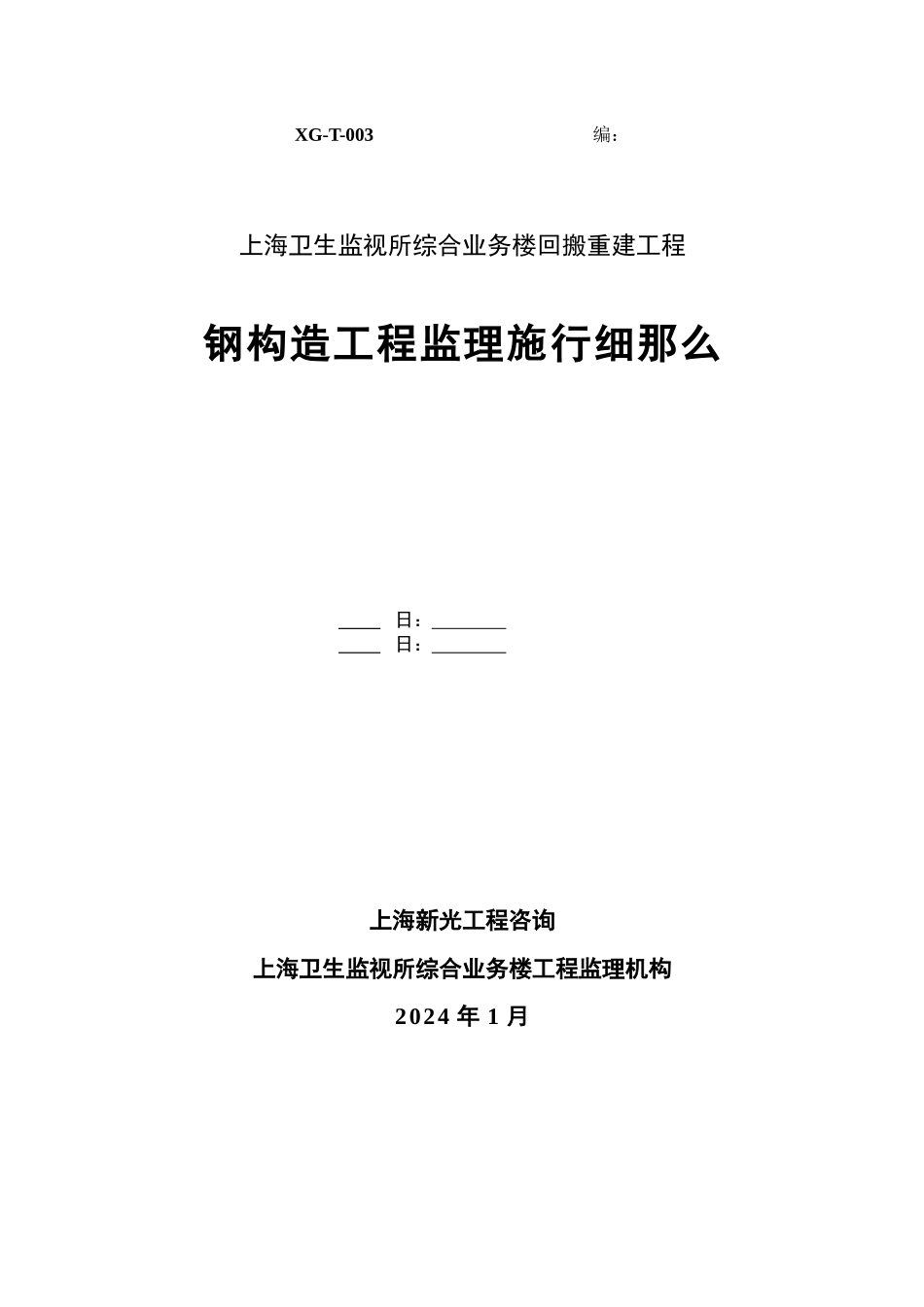

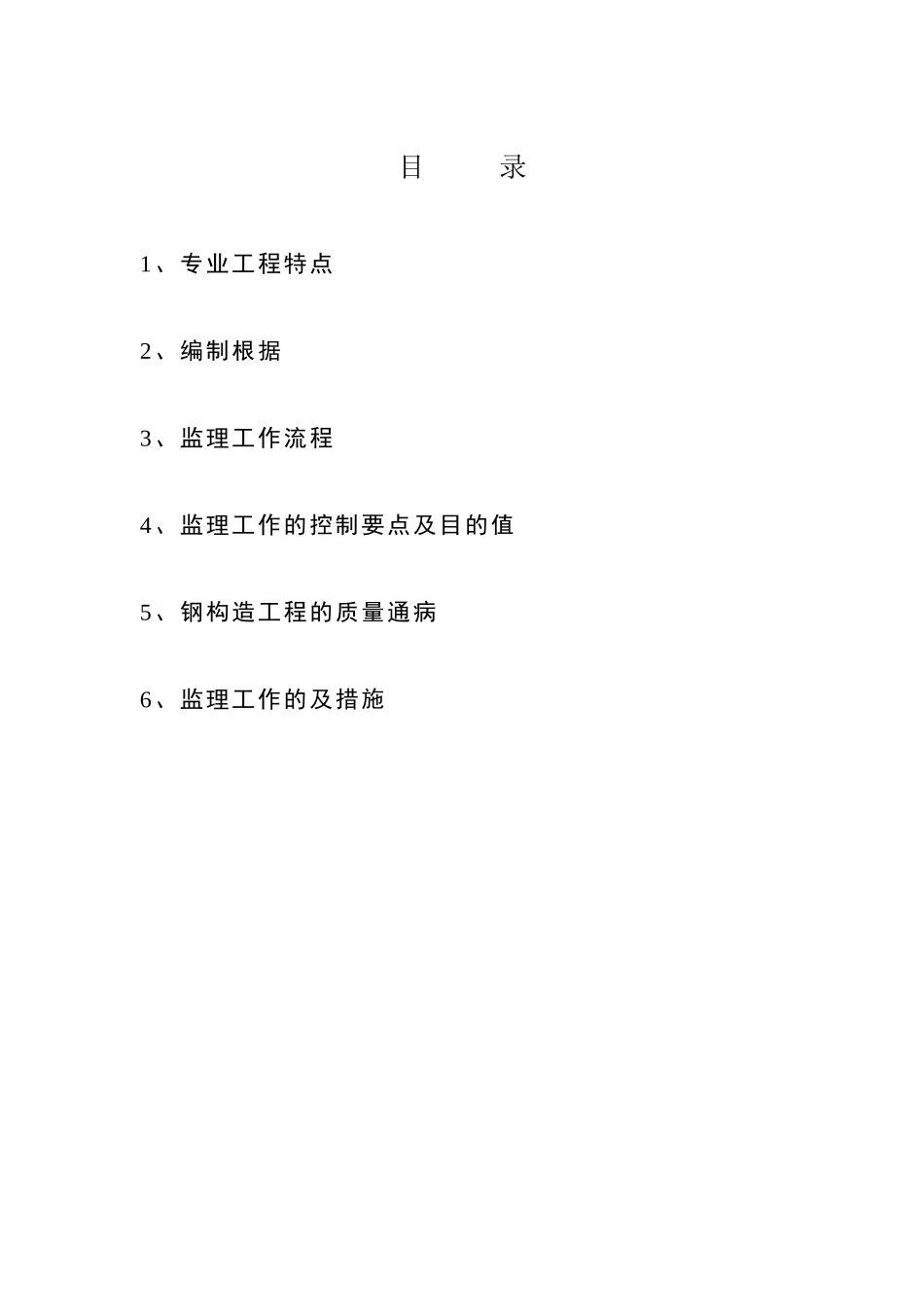

XG-T-003 编：上海卫生监视所综合业务楼回搬重建工程钢构造工程监理施行细那么 日： 日： 上海新光工程咨询上海卫生监视所综合业务楼工程监理机构2024 年 1 月目 录1、专业工程特点2、编制根据3、监理工作流程4、监理工作的控制要点及目的值5、钢构造工程的质量通病6、监理工作的及措施1 . 专 业 工 程 特 点本工程为上海卫生监视所综合业务楼回搬重建工程。位于常熟路西侧北起五原路南至淮海中路。工程包括在南端的一幢地下 3 层、地上 6 层的办公楼〔1 楼〕和北端的一幢地下 3 层、地上 3 层业务综合楼〔2 楼〕及 1 楼与 2 楼间地下联络通道等。本工程周边环境比拟复杂 1 楼的西侧、2 楼的南侧有愉园别墅群；在 1、2 楼、联络通道的西侧有上海卫生监视所 4 楼〔刘〕；2 楼的北侧有中波海运职工住宅楼等建〔构〕筑物在 1、2 楼、联络通道的东侧有沿常熟路西侧架设的 10kV 高压线。本工程 2 楼西侧在①～④轴范围内多功能屋顶设计为钢构造屋面架建筑面积为21.800m×18.300m 由 H500×1200×22×40、H200×400×8×13 等 H 型钢通过高强螺栓和焊接组成的钢构造屋面架屋面为 100mm 厚 10mm×10mmⅡ 级钢双层钢筋混凝土板。钢构造高度为 1200mm 由 JD1 、JD2 、JD3 支点立柱和 8 根 SB 折梁及2 根 GL 过梁组成。2 、 编 制 根 据2.1 监理规划2.2 施工组织设计2.3 本工程施工设计及说明2.4?工程建立强迫性条文?2.5 上海?工程建立强迫性条文?2.6?建立工程监理?GB50319-20002.7?建筑工程施工质量验收统一?GB50300-20012.8?钢构造工程施工质量验收?GB50205-2024 3 、 监 理 工 作 流 程3.1、施工准备阶段的监理工作：工程施工前工程监理人员熟悉设计、及与本工程有关的现行的法律法规和强迫性。审查设计是否经过施工图设计审查审查合格未经审查或审查未通过的施工图不得使用。工程监理人员参加由建立组织的设计交底和图纸会审并对图纸中存在的问题提出书面和建议。最后形成由各参加签字盖章确认的图纸会审记录和设计交底。工程开工前总监理工程师组织专业监理工程师审查承包施工报送的施工组织设计或专项施工方案和技术措施并提出审查经总监理工程师审批签认后报建立。对施工分包的资质、施工理人员、技术人员的资格、特别技术工种的上岗证要进展审核必要时应进展工程业绩的考察。安装开场之前应对主体工程的根底〔或柱子〕进展验收对构造的外形尺寸、标高、坡度以及...
