全厂室内采暖工程施工作业指导书

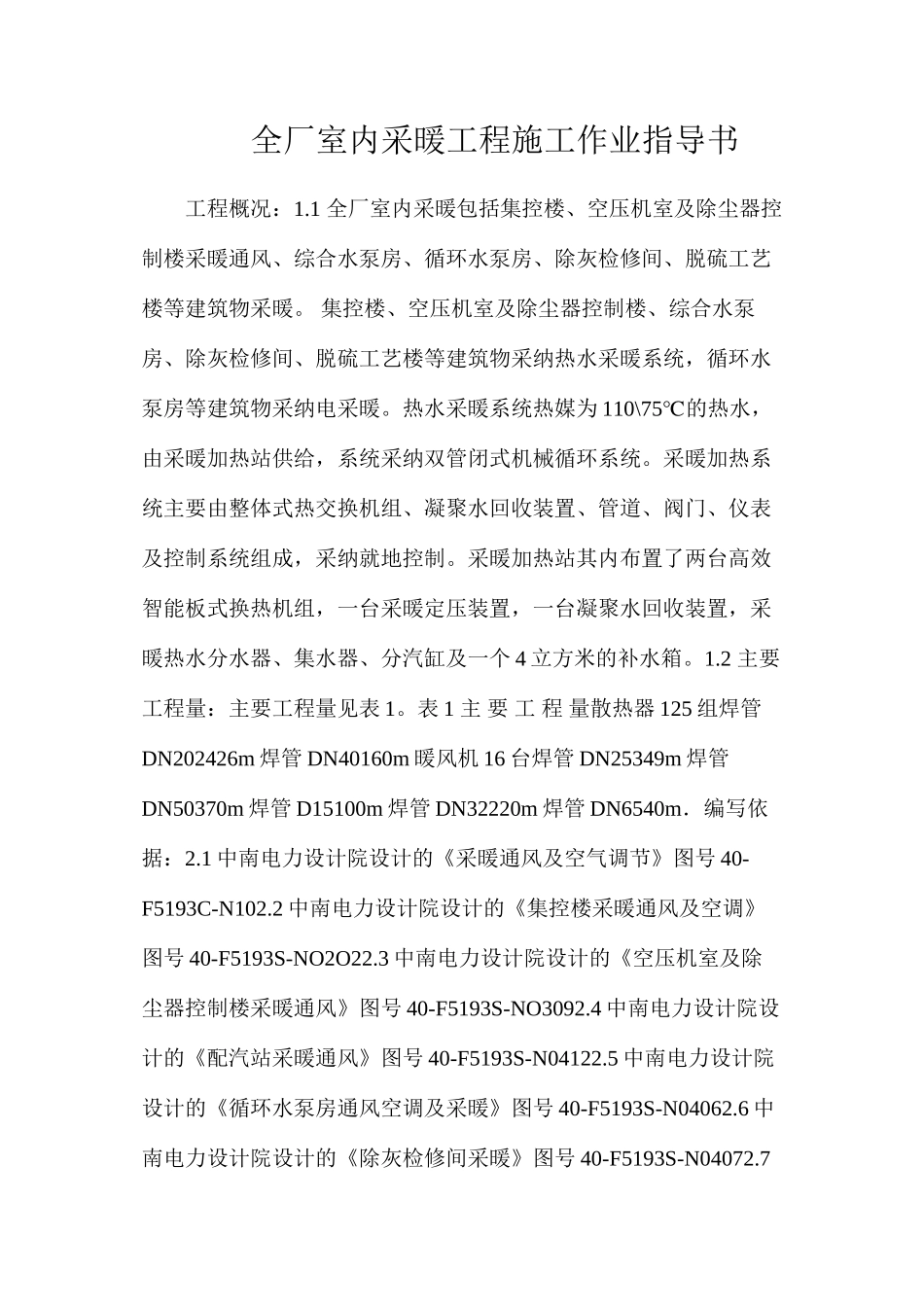

全厂室内采暖工程施工作业指导书_第1页
1/7

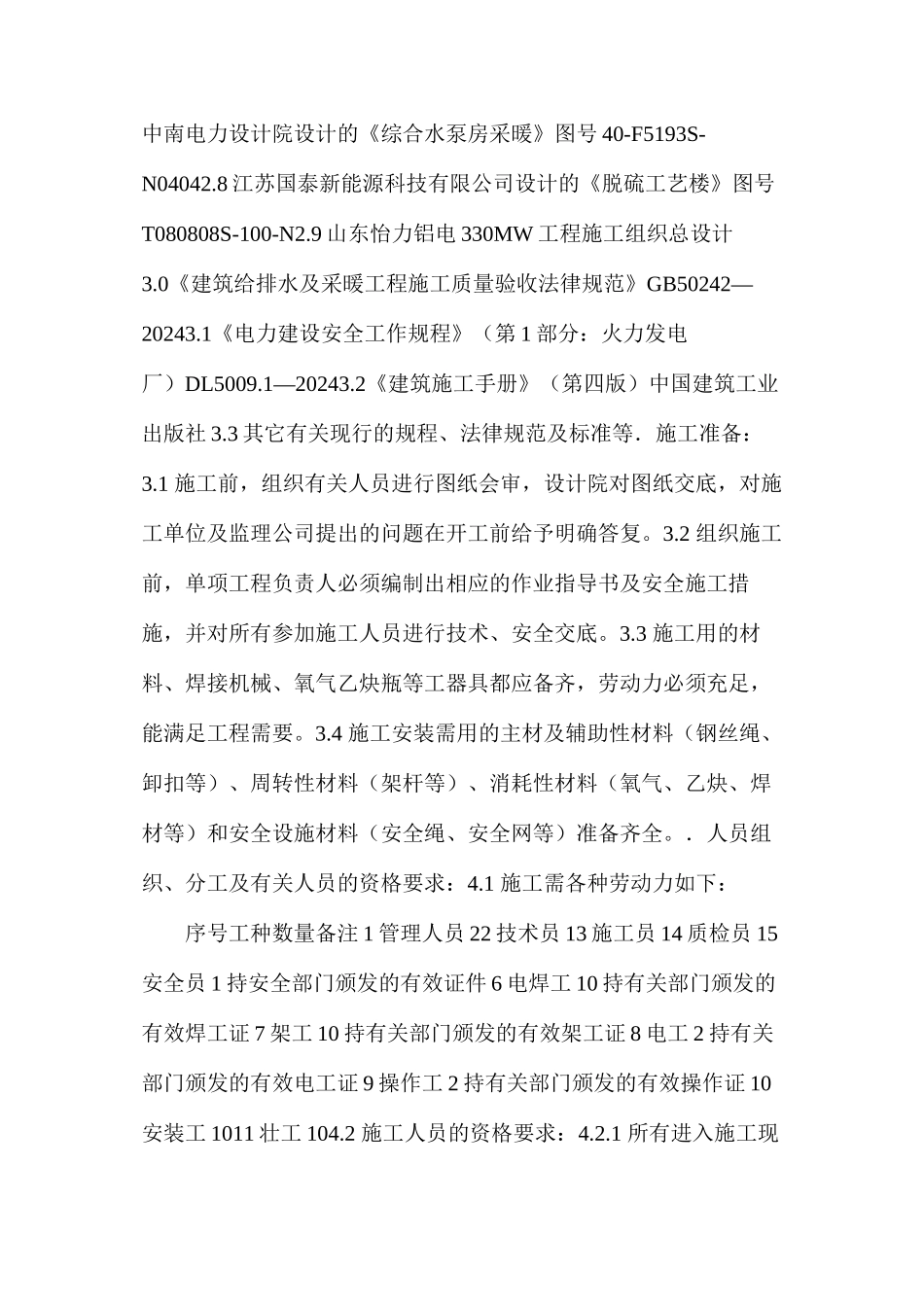

全厂室内采暖工程施工作业指导书_第2页
2/7

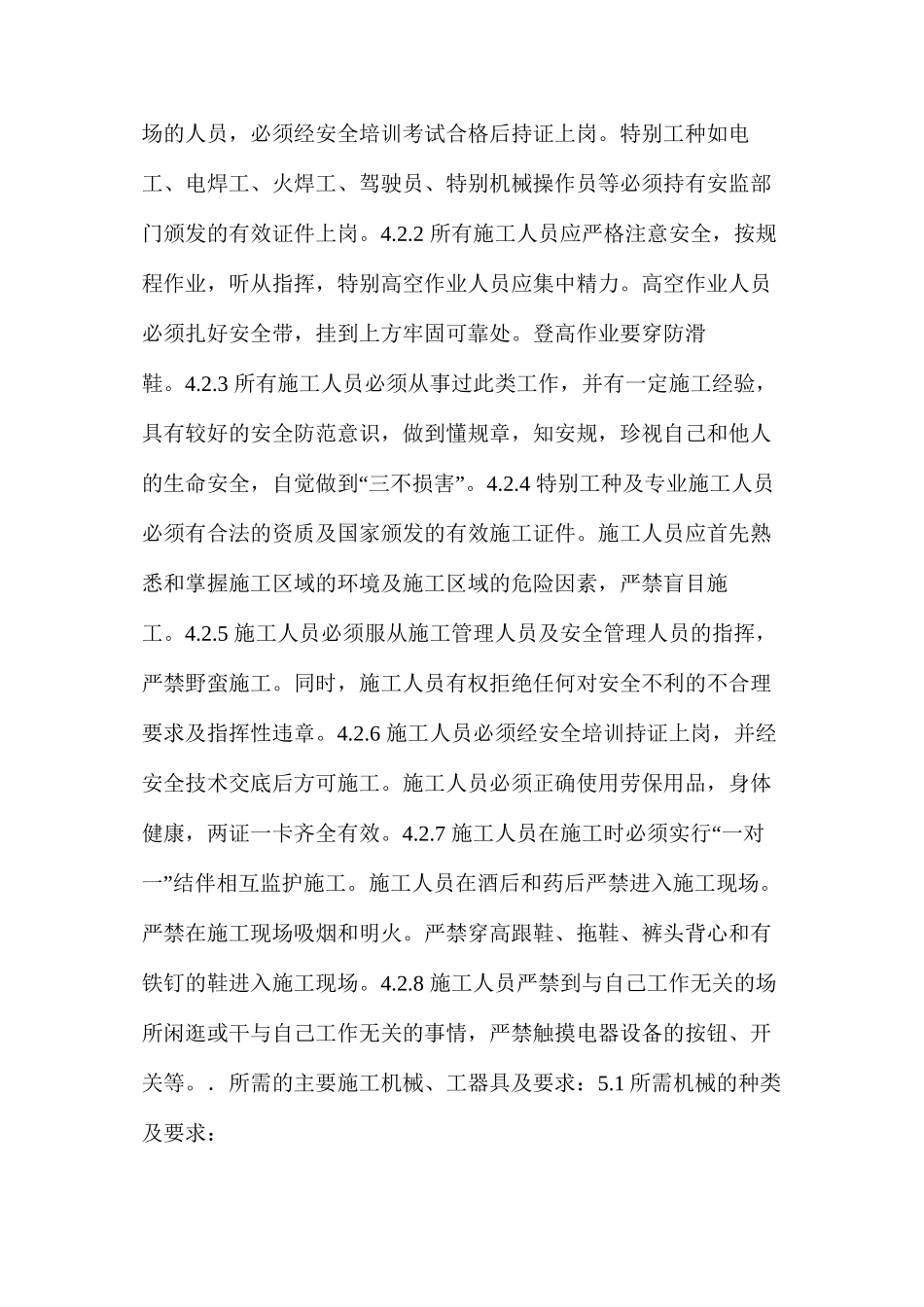

全厂室内采暖工程施工作业指导书_第3页
3/7
全厂室内采暖工程施工作业指导书工程概况:1.1 全厂室内采暖包括集控楼、空压机室及除尘器控制楼采暖通风、综合水泵房、循环水泵房、除灰检修间、脱硫工艺 楼等建筑物采暖。 集控楼、空压机室及除尘器控制楼、综合水泵房、除灰检修间、脱硫工艺楼等建筑物采纳热水采暖系统,循环水泵房等建筑物采纳电采暖。热水采暖系统热媒为 110\75℃的热水,由采暖加热站供给,系统采纳双管闭式机械循环系统。采暖加热系统主要由整体式热交换机组、凝聚水回收装置、管道、阀门、仪表及控制系统组成,采纳就地控制。采暖加热站其内布置了两台高效智能板式换热机组,一台采暖定压装置,一台凝聚水回收装置,采暖热水分水器、集水器、分汽缸及一个 4 立方米的补水箱。1.2 主要工程量:主要工程量见表 1。表 1 主 要 工 程 量散热器 125 组焊管DN202426m 焊管 DN40160m 暖风机 16 台焊管 DN25349m 焊管DN50370m 焊管 D15100m 焊管 DN32220m 焊管 DN6540m.编写依据:2.1 中南电力设计院设计的《采暖通风及空气调节》图号 40-F5193C-N102.2 中南电力设计院设计的《集控楼采暖通风及空调》图号 40-F5193S-NO2O22.3 中南电力设计院设计的《空压机室及除尘器控制楼采暖通风》图号 40-F5193S-NO3092.4 中南电力设计院设计的《配汽站采暖通风》图号 40-F5193S-N04122.5 中南电力设计院设计的《循环水泵房通风空调及采暖》图号 40-F5193S-N04062.6 中南电力设计院设计的《除灰检修间采暖》图号 40-F5193S-N04072.7中南电力设计院设计的《综合水泵房采暖》图号 40-F5193S-N04042.8 江苏国泰新能源科技有限公司设计的《脱硫工艺楼》图号T080808S-100-N2.9 山东怡力铝电 330MW 工程施工组织总设计3.0《建筑给排水及采暖工程施工质量验收法律规范》GB50242—20243.1《电力建设安全工作规程》(第 1 部分:火力发电厂)DL5009.1—20243.2《建筑施工手册》(第四版)中国建筑工业出版社 3.3 其它有关现行的规程、法律规范及标准等.施工准备:3.1 施工前,组织有关人员进行图纸会审,设计院对图纸交底,对施工单位及监理公司提出的问题在开工前给予明确答复。3.2 组织施工前,单项工程负责人必须编制出相应的作业指导书及安全施工措施,并对所有参加施工人员进行技术、安全交底。3.3 施工用的材料、焊接机械、氧气乙炔瓶等工器具都应备齐,劳动力必须充足,能满足工程需要。3.4 施工安装需用的主材及辅助性材料(钢丝绳、...
