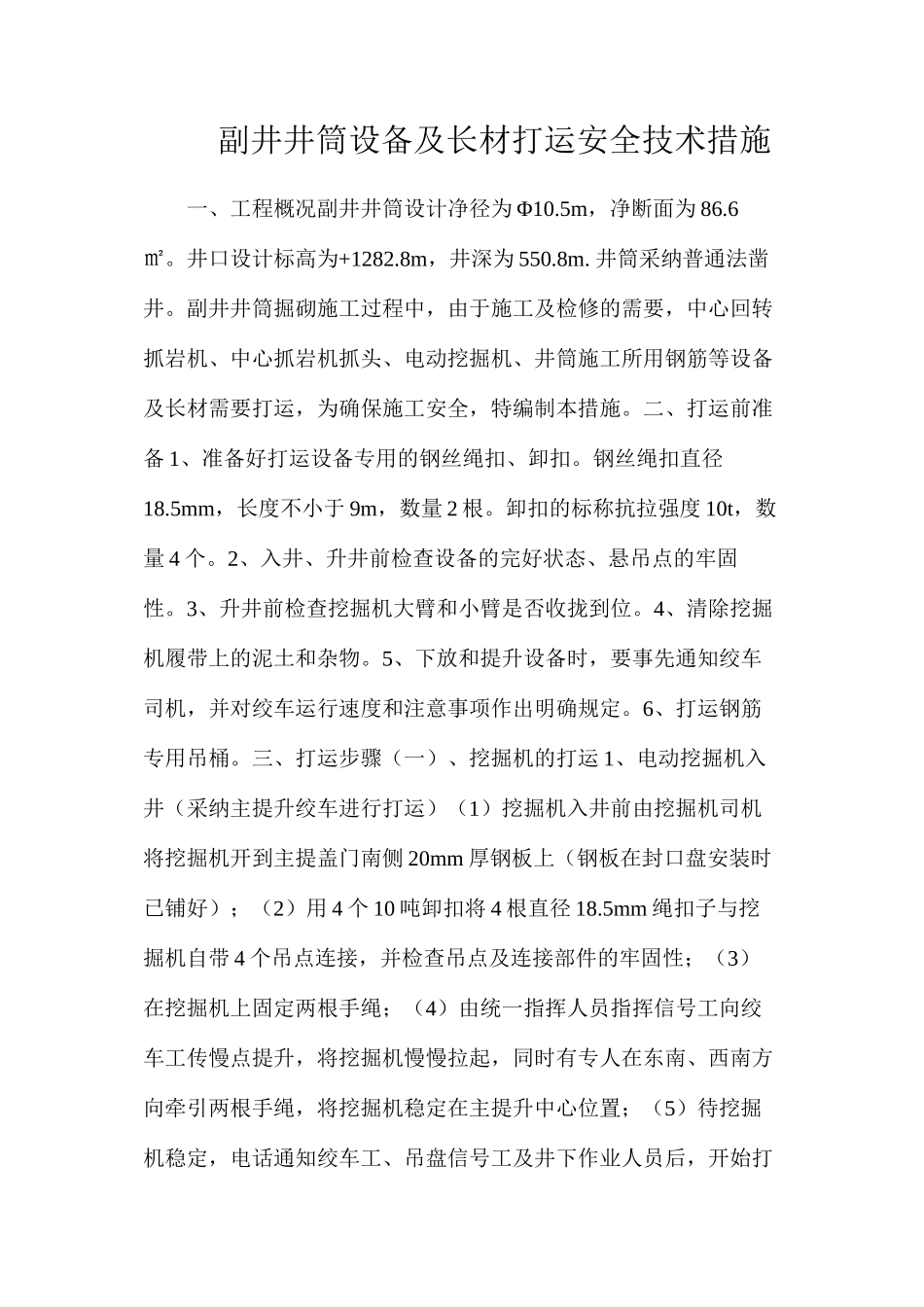

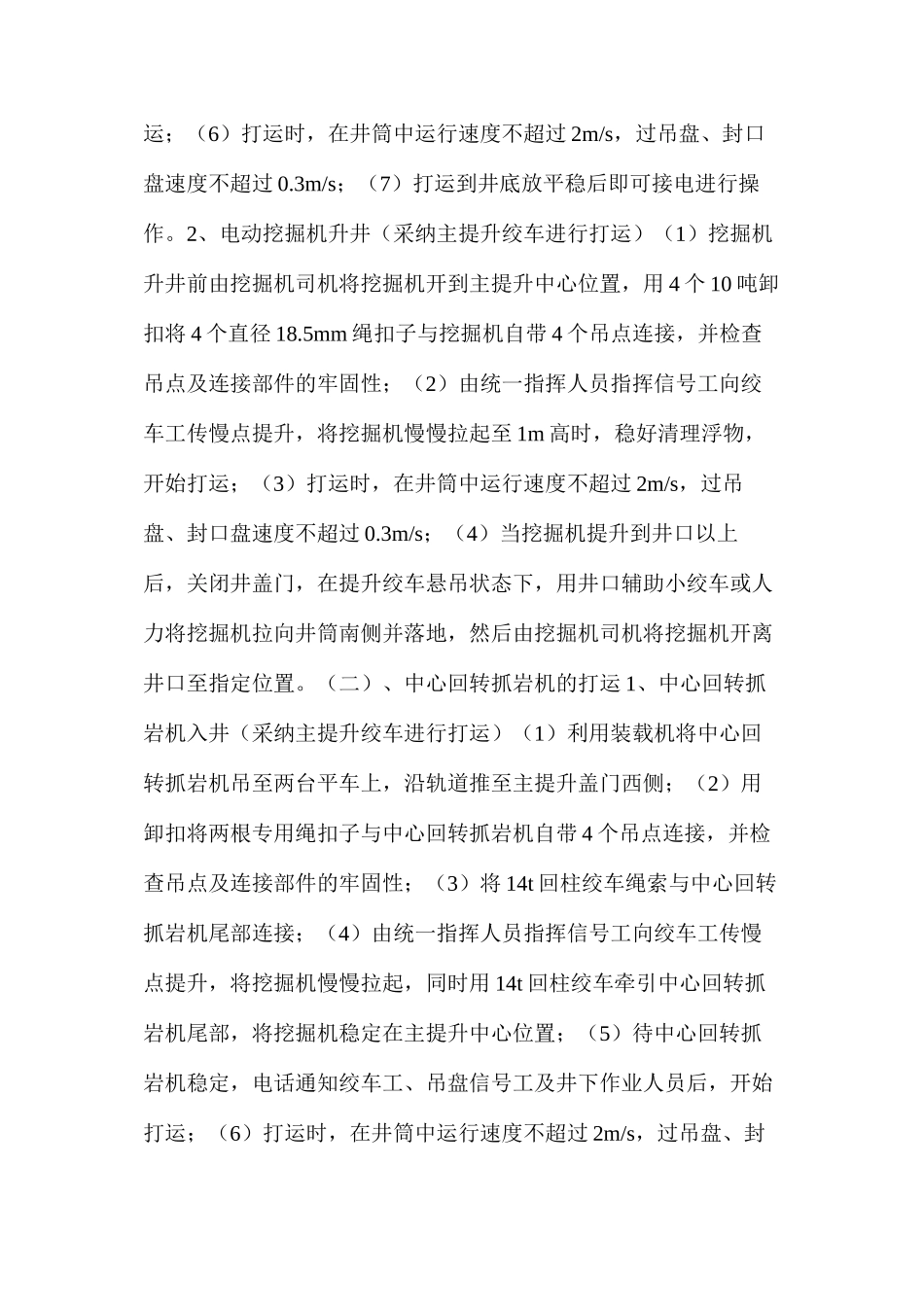

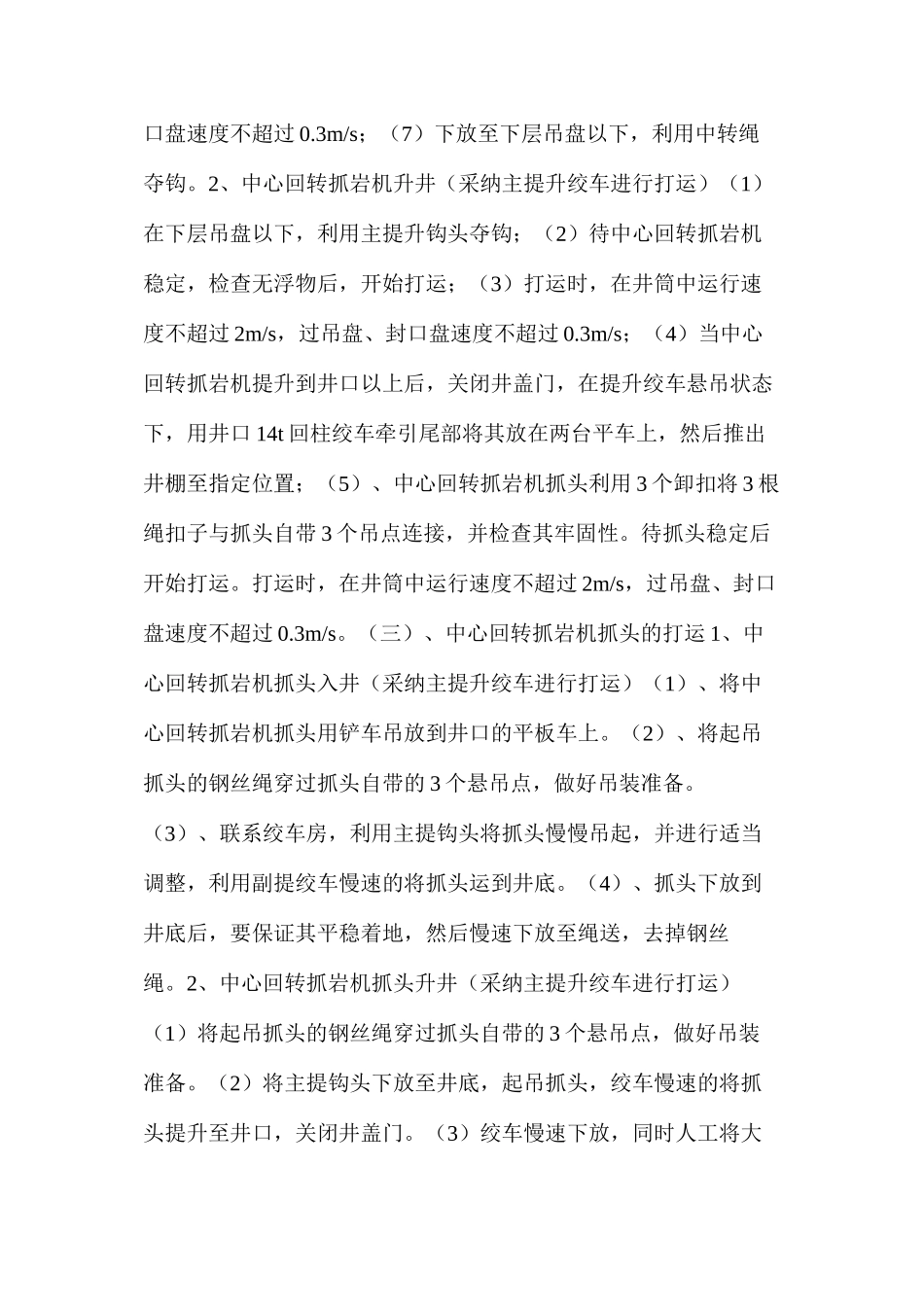

副井井筒设备及长材打运安全技术措施一、工程概况副井井筒设计净径为 Φ10.5m，净断面为 86.6㎡。井口设计标高为+1282.8m，井深为 550.8m. 井筒采纳普通法凿井。副井井筒掘砌施工过程中，由于施工及检修的需要，中心回转抓岩机、中心抓岩机抓头、电动挖掘机、井筒施工所用钢筋等设备及长材需要打运，为确保施工安全，特编制本措施。二、打运前准备 1、准备好打运设备专用的钢丝绳扣、卸扣。钢丝绳扣直径18.5mm，长度不小于 9m，数量 2 根。卸扣的标称抗拉强度 10t，数量 4 个。2、入井、升井前检查设备的完好状态、悬吊点的牢固性。3、升井前检查挖掘机大臂和小臂是否收拢到位。4、清除挖掘机履带上的泥土和杂物。5、下放和提升设备时，要事先通知绞车司机，并对绞车运行速度和注意事项作出明确规定。6、打运钢筋专用吊桶。三、打运步骤（一）、挖掘机的打运 1、电动挖掘机入井（采纳主提升绞车进行打运）（1）挖掘机入井前由挖掘机司机将挖掘机开到主提盖门南侧 20mm 厚钢板上（钢板在封口盘安装时已铺好）；（2）用 4 个 10 吨卸扣将 4 根直径 18.5mm 绳扣子与挖掘机自带 4 个吊点连接，并检查吊点及连接部件的牢固性；（3）在挖掘机上固定两根手绳；（4）由统一指挥人员指挥信号工向绞车工传慢点提升，将挖掘机慢慢拉起，同时有专人在东南、西南方向牵引两根手绳，将挖掘机稳定在主提升中心位置；（5）待挖掘机稳定，电话通知绞车工、吊盘信号工及井下作业人员后，开始打运；（6）打运时，在井筒中运行速度不超过 2m/s，过吊盘、封口盘速度不超过 0.3m/s；（7）打运到井底放平稳后即可接电进行操作。2、电动挖掘机升井（采纳主提升绞车进行打运）（1）挖掘机升井前由挖掘机司机将挖掘机开到主提升中心位置，用 4 个 10 吨卸扣将 4 个直径 18.5mm 绳扣子与挖掘机自带 4 个吊点连接，并检查吊点及连接部件的牢固性；（2）由统一指挥人员指挥信号工向绞车工传慢点提升，将挖掘机慢慢拉起至 1m 高时，稳好清理浮物，开始打运；（3）打运时，在井筒中运行速度不超过 2m/s，过吊盘、封口盘速度不超过 0.3m/s；（4）当挖掘机提升到井口以上后，关闭井盖门，在提升绞车悬吊状态下，用井口辅助小绞车或人力将挖掘机拉向井筒南侧并落地，然后由挖掘机司机将挖掘机开离井口至指定位置。（二）、中心回转抓岩机的打运 1、中心回转抓岩机入井（采纳主提升绞车进行打运）（1）利用装载机将中心回转抓岩机吊至两台平...
