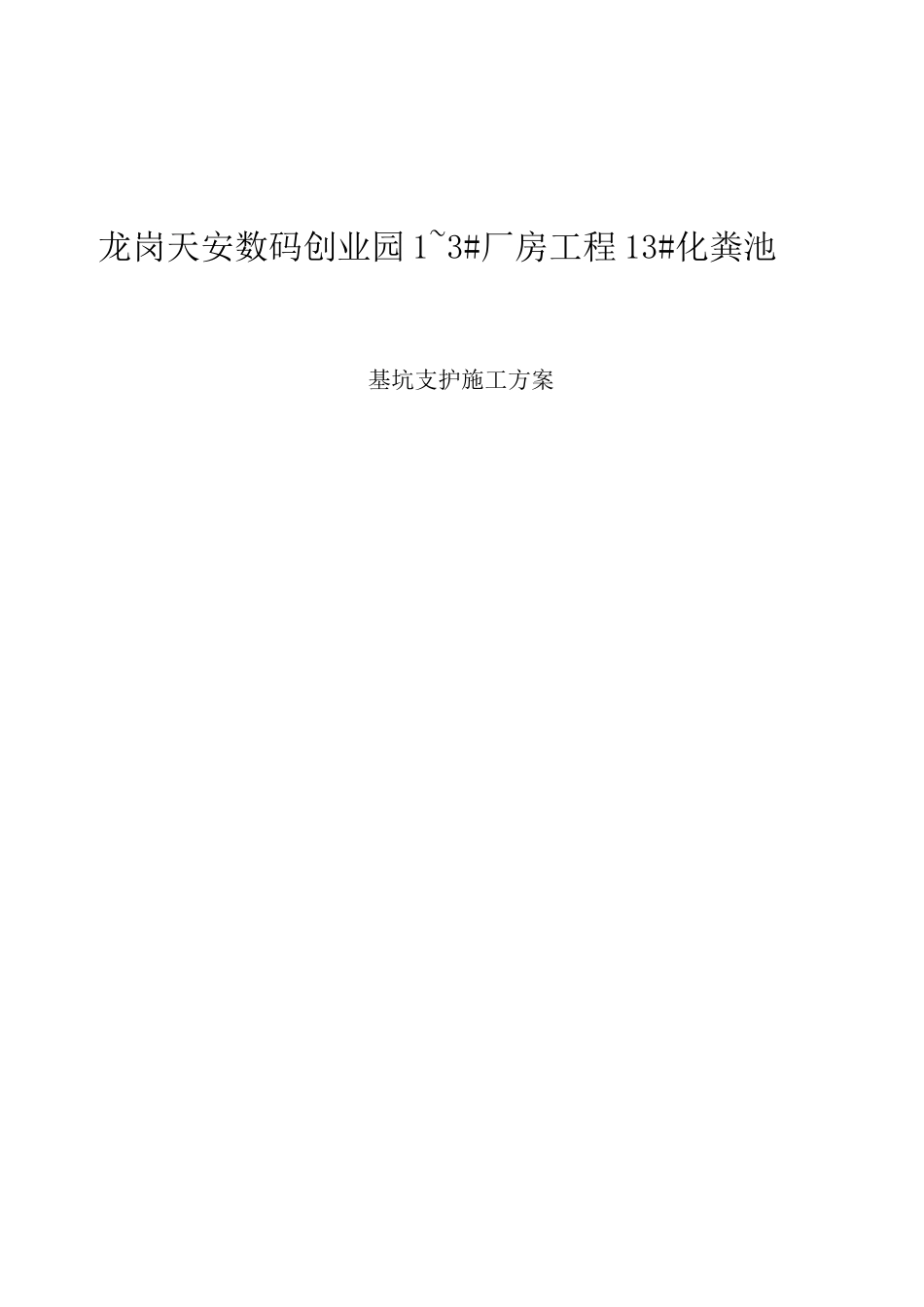

化粪池深基坑支护方案

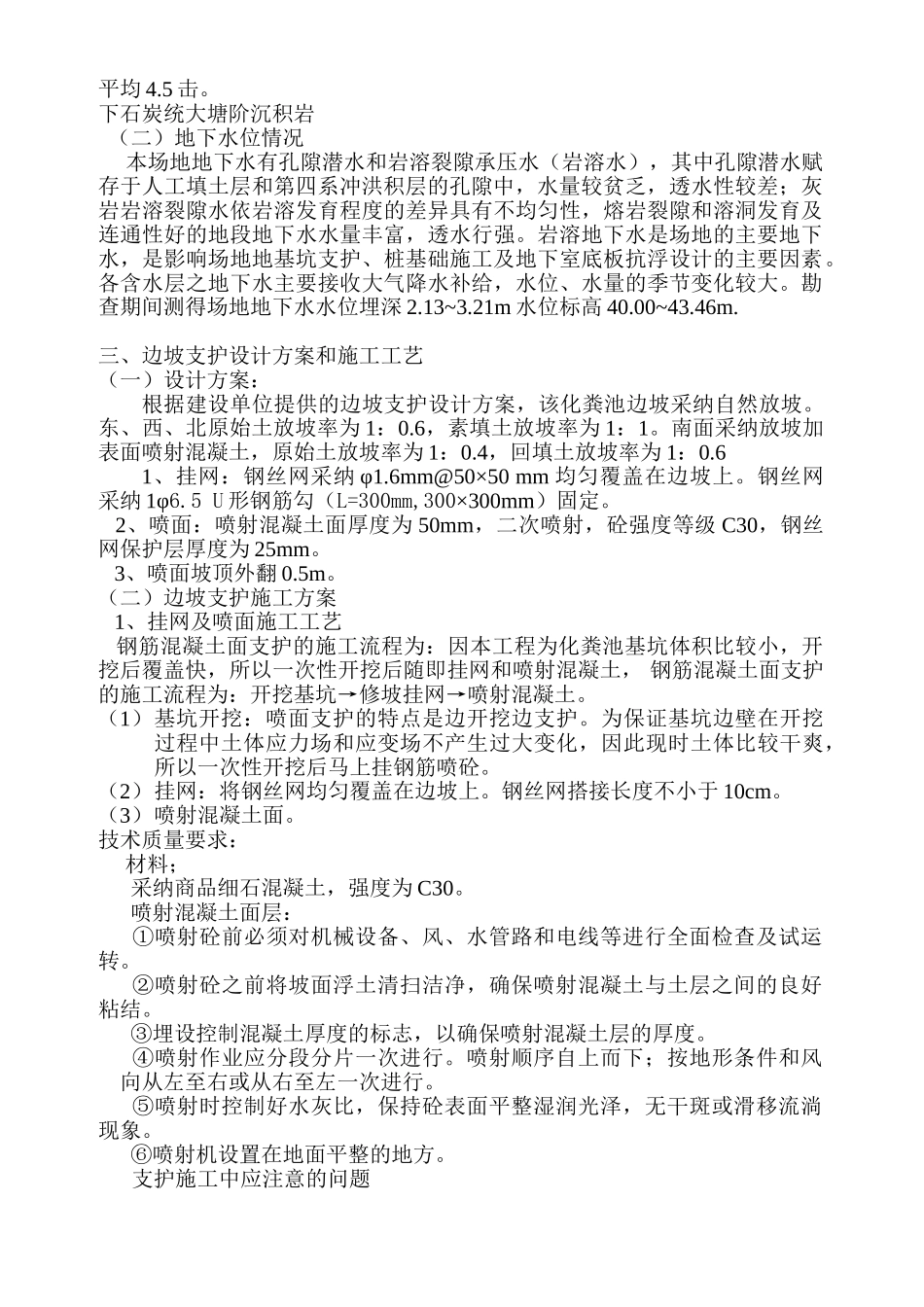

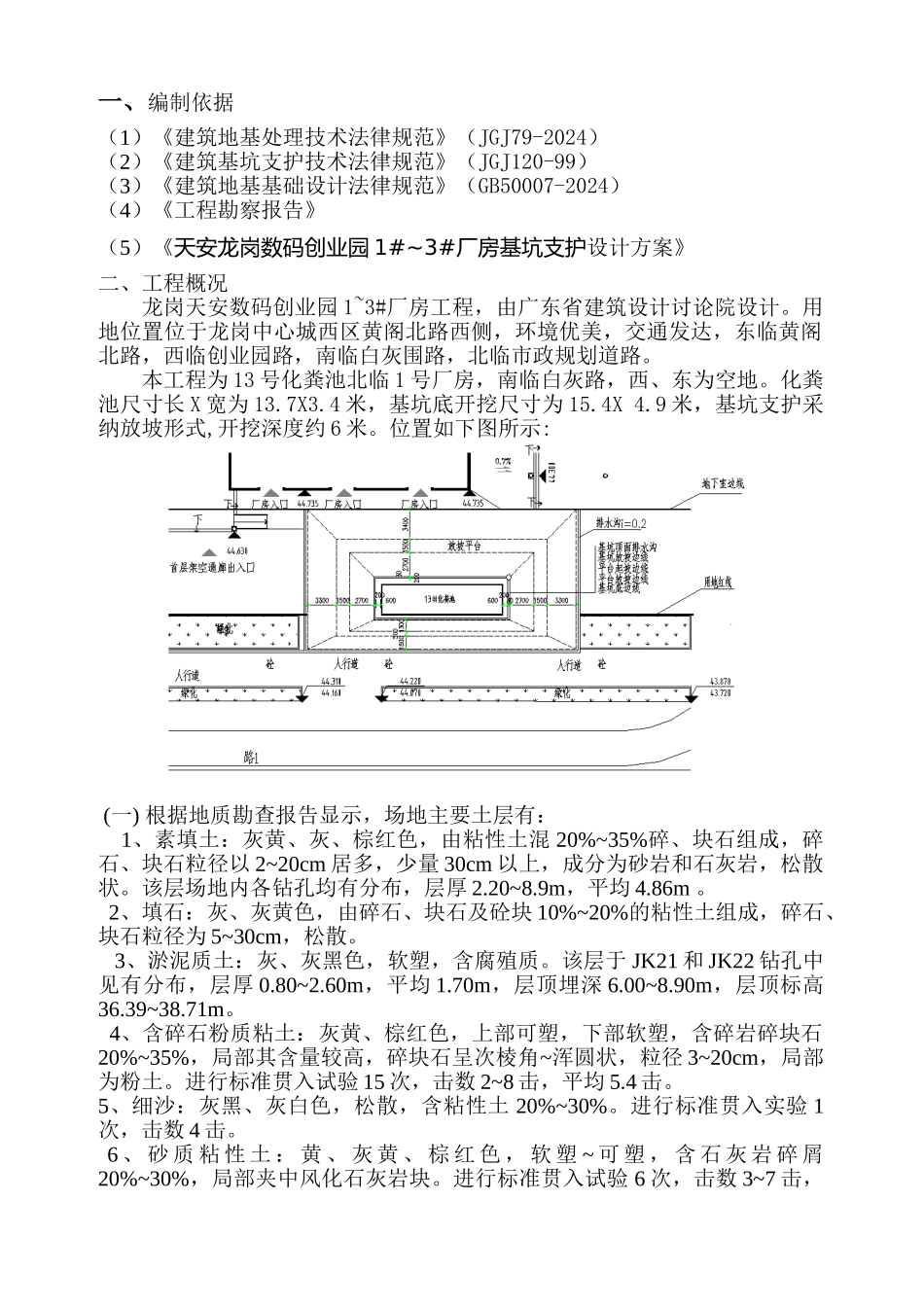

龙岗天安数码创业园 1~3#厂房工程 13#化粪池基坑支护施工方案一、编制依据（1）《建筑地基处理技术法律规范》（JGJ79-2024）（2）《建筑基坑支护技术法律规范》（JGJ120-99）（3）《建筑地基基础设计法律规范》（GB50007-2024）（4）《工程勘察报告》（5）《天安龙岗数码创业园 1#~3#厂房基坑支护设计方案》二、工程概况龙岗天安数码创业园 1~3#厂房工程，由广东省建筑设计讨论院设计。用地位置位于龙岗中心城西区黄阁北路西侧，环境优美，交通发达，东临黄阁北路，西临创业园路，南临白灰围路，北临市政规划道路。本工程为 13 号化粪池北临 1 号厂房，南临白灰路，西、东为空地。化粪池尺寸长 X 宽为 13.7X3.4 米，基坑底开挖尺寸为 15.4X 4.9 米，基坑支护采纳放坡形式,开挖深度约 6 米。位置如下图所示: (一) 根据地质勘查报告显示，场地主要土层有： 1、素填土：灰黄、灰、棕红色，由粘性土混 20%~35%碎、块石组成，碎石、块石粒径以 2~20cm 居多，少量 30cm 以上，成分为砂岩和石灰岩，松散状。该层场地内各钻孔均有分布，层厚 2.20~8.9m，平均 4.86m 。 2、填石：灰、灰黄色，由碎石、块石及砼块 10%~20%的粘性土组成，碎石、块石粒径为 5~30cm，松散。 3、淤泥质土：灰、灰黑色，软塑，含腐殖质。该层于 JK21 和 JK22 钻孔中见有分布，层厚 0.80~2.60m，平均 1.70m，层顶埋深 6.00~8.90m，层顶标高36.39~38.71m。 4、含碎石粉质粘土：灰黄、棕红色，上部可塑，下部软塑，含碎岩碎块石20%~35%，局部其含量较高，碎块石呈次棱角~浑圆状，粒径 3~20cm，局部为粉土。进行标准贯入试验 15 次，击数 2~8 击，平均 5.4 击。5、细沙：灰黑、灰白色，松散，含粘性土 20%~30%。进行标准贯入实验 1次，击数 4 击。 6 、 砂 质 粘 性 土 ： 黄 、 灰 黄 、 棕 红 色 ， 软 塑 ~ 可 塑 ， 含 石 灰 岩 碎 屑20%~30%，局部夹中风化石灰岩块。进行标准贯入试验 6 次，击数 3~7 击，平均 4.5 击。下石炭统大塘阶沉积岩 （二）地下水位情况 本场地地下水有孔隙潜水和岩溶裂隙承压水（岩溶水），其中孔隙潜水赋存于人工填土层和第四系冲洪积层的孔隙中，水量较贫乏，透水性较差；灰岩岩溶裂隙水依岩溶发育程度的差异具有不均匀性，熔岩裂隙和溶洞发育及连通性好的地段地下水水量丰富，透水行强。岩溶地下水是场地的主要地下水，是影响场地地基坑支护、桩基础施工及...
