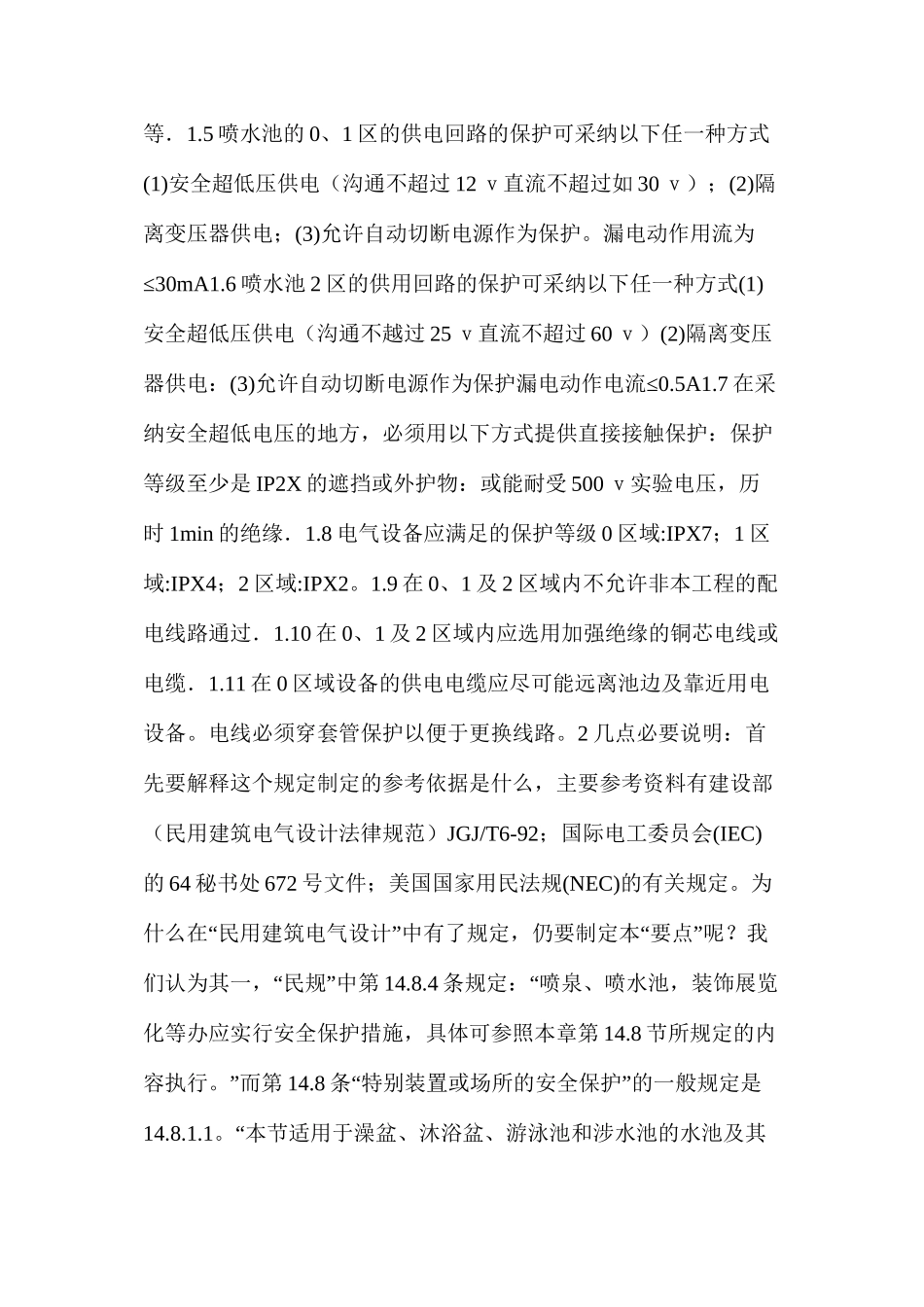

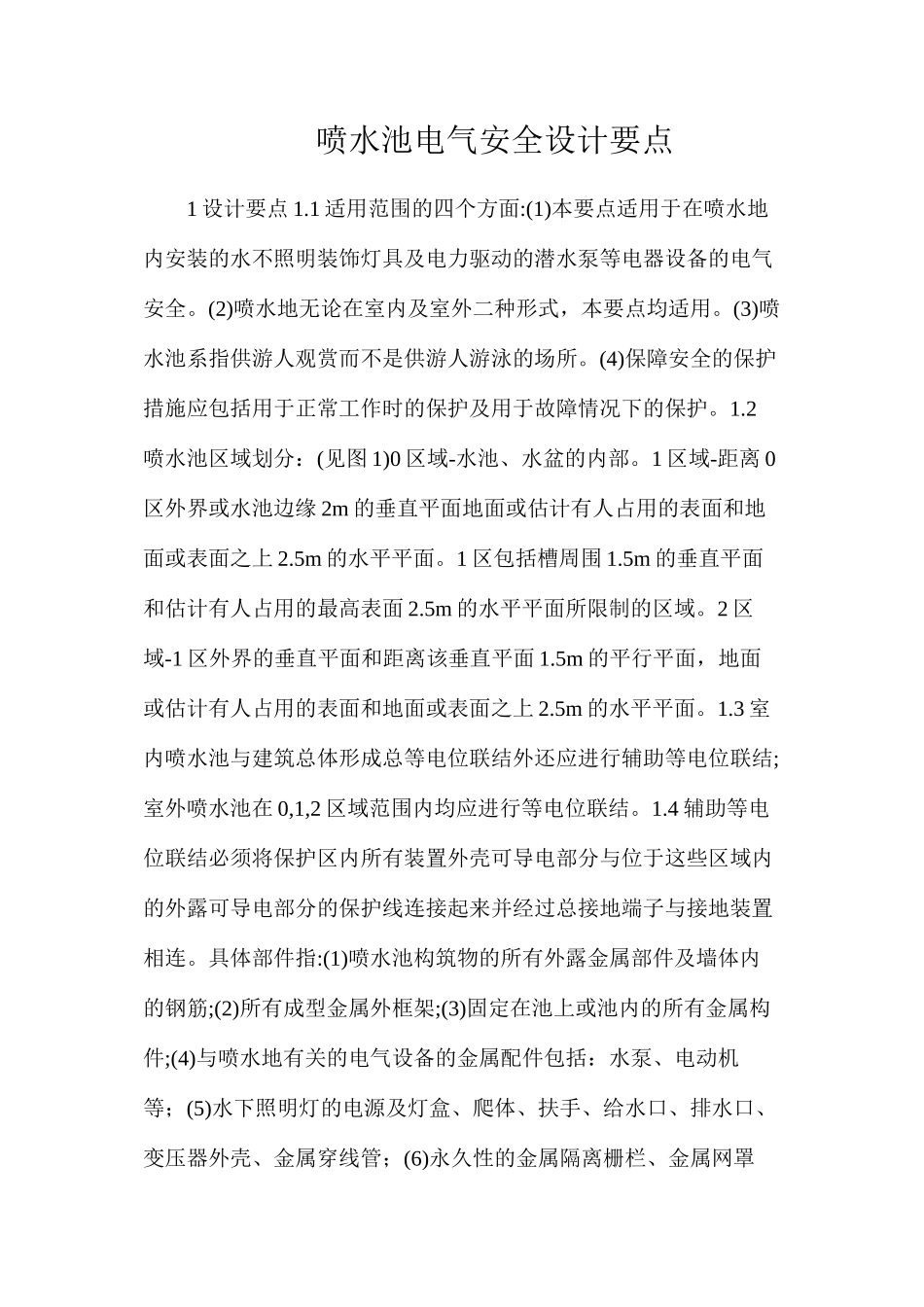

喷水池电气安全设计要点1 设计要点 1.1 适用范围的四个方面:(1)本要点适用于在喷水地内安装的水不照明装饰灯具及电力驱动的潜水泵等电器设备的电气安全。(2)喷水地无论在室内及室外二种形式，本要点均适用。(3)喷水池系指供游人观赏而不是供游人游泳的场所。(4)保障安全的保护措施应包括用于正常工作时的保护及用于故障情况下的保护。1.2喷水池区域划分：(见图 1)0 区域-水池、水盆的内部。1 区域-距离 0区外界或水池边缘 2m 的垂直平面地面或估计有人占用的表面和地面或表面之上 2.5m 的水平平面。1 区包括槽周围 1.5m 的垂直平面和估计有人占用的最高表面 2.5m 的水平平面所限制的区域。2 区域-1 区外界的垂直平面和距离该垂直平面 1.5m 的平行平面，地面或估计有人占用的表面和地面或表面之上 2.5m 的水平平面。1.3 室内喷水池与建筑总体形成总等电位联结外还应进行辅助等电位联结;室外喷水池在 0,1,2 区域范围内均应进行等电位联结。1.4 辅助等电位联结必须将保护区内所有装置外壳可导电部分与位于这些区域内的外露可导电部分的保护线连接起来并经过总接地端子与接地装置相连。具体部件指:(1)喷水池构筑物的所有外露金属部件及墙体内的钢筋;(2)所有成型金属外框架;(3)固定在池上或池内的所有金属构件;(4)与喷水地有关的电气设备的金属配件包括：水泵、电动机等；(5)水下照明灯的电源及灯盒、爬体、扶手、给水口、排水口、变压器外壳、金属穿线管；(6)永久性的金属隔离栅栏、金属网罩等．1.5 喷水池的 0、1 区的供电回路的保护可采纳以下任一种方式(1)安全超低压供电（沟通不超过 12 ｖ直流不超过如 30 ｖ）；(2)隔离变压器供电；(3)允许自动切断电源作为保护。漏电动作用流为≤30mA1.6 喷水池 2 区的供用回路的保护可采纳以下任一种方式(1)安全超低压供电（沟通不越过 25 ｖ直流不超过 60 ｖ）(2)隔离变压器供电：(3)≤允许自动切断电源作为保护漏电动作电流 0.5A1.7 在采纳安全超低电压的地方，必须用以下方式提供直接接触保护：保护等级至少是 IP2X 的遮挡或外护物：或能耐受 500 ｖ实验电压，历时 1min 的绝缘．1.8 电气设备应满足的保护等级 0 区域:IPX7；1 区域:IPX4；2 区域:IPX2。1.9 在 0、1 及 2 区域内不允许非本工程的配电线路通过．1.10 在 0、1 及 2 区域内应选用加强绝缘的铜芯电线或电缆．1.11 在 0 区域设备的供电电缆应尽可能远离池边及靠近用电设备。电...
