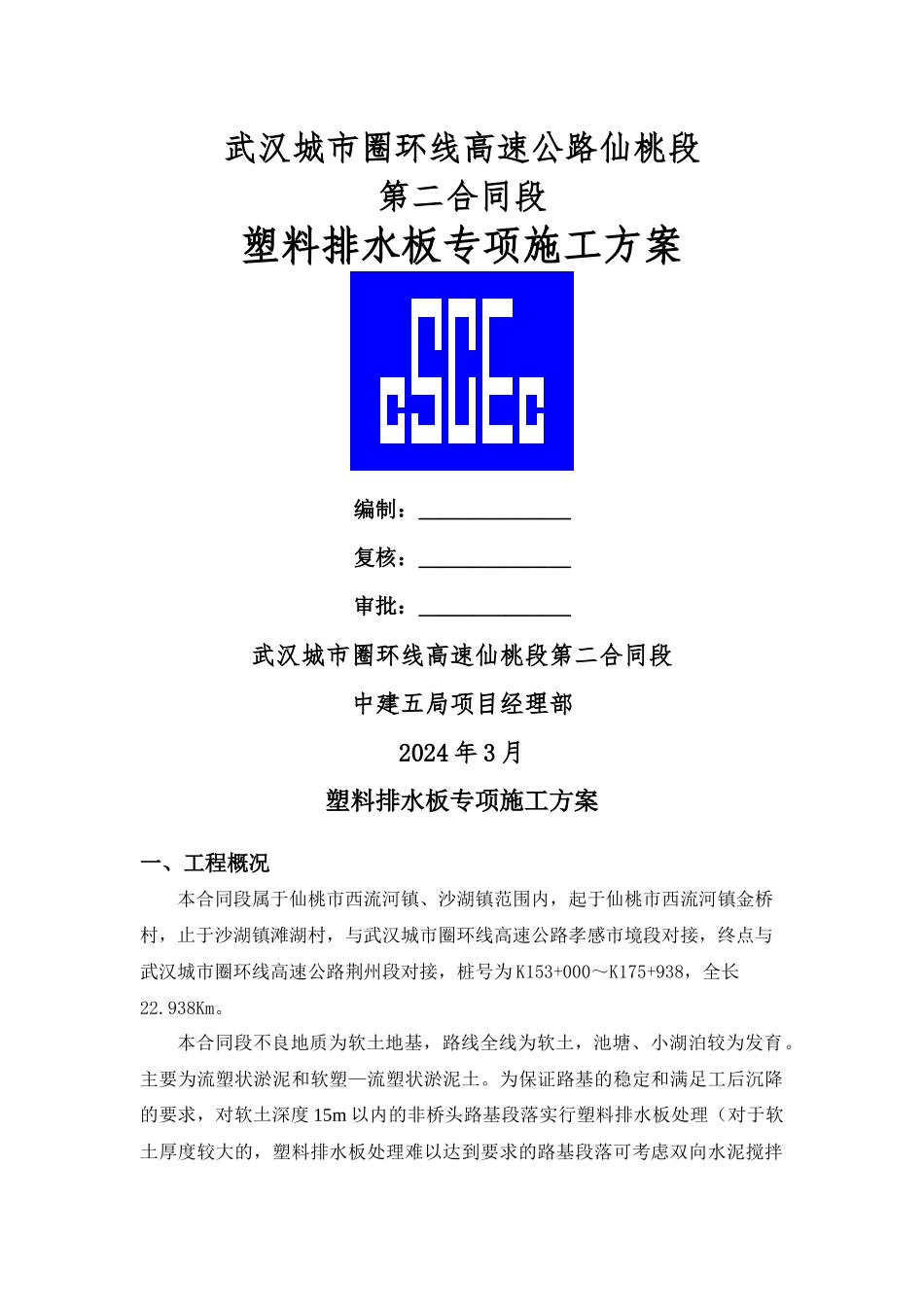

武汉城市圈环线高速公路仙桃段第二合同段塑料排水板专项施工方案编制：______________复核：______________审批：______________武汉城市圈环线高速仙桃段第二合同段中建五局项目经理部2024 年 3 月塑料排水板专项施工方案一、工程概况本合同段属于仙桃市西流河镇、沙湖镇范围内，起于仙桃市西流河镇金桥村，止于沙湖镇滩湖村，与武汉城市圈环线高速公路孝感市境段对接，终点与武汉城市圈环线高速公路荆州段对接，桩号为 K153+000～K175+938，全长22.938Km。本合同段不良地质为软土地基，路线全线为软土，池塘、小湖泊较为发育。主要为流塑状淤泥和软塑—流塑状淤泥土。为保证路基的稳定和满足工后沉降的要求，对软土深度 15m 以内的非桥头路基段落实行塑料排水板处理（对于软土厚度较大的，塑料排水板处理难以达到要求的路基段落可考虑双向水泥搅拌 桩处理）。本工程塑料排水板设计桩长有 10m 、13m、14m、15m、18m，桩间距均为1.5m，共计 82264 根，共计 1143666m，采纳等边三角形布置。本工程塑料排水板工程量情况见下表： 表 1 塑料排水板工程数量表起讫桩号处理面积桩间距（m）桩径（m）桩长（m）根数总长（m）K153+000～K153+14067061.50.110347334730K153+163～K153+22033061.50.110169716970K153+220～K153+2843731.21.50.110191519150K153+326～K153+41147091.50.110241924190K159+900～K159+9331560.91.50.11480611284K164+120～K164+500194561.50.11510109151635DK0+230～K0+2608701.50.1154516765DK0+260～K0+33019621.50.115101815270EK0+200～K0+26014751.50.11576511475CK0+030～K0+1773082.51.50.115159823970BK0+180～K0+3684396.61.50.115228634290AK0+400～K0+5153714.51.50.115193128965AK0+515～K0+72083641.50.115434165115收费站管理站69961.50.118363665448LK0+720～LK1+1399915.11.50.115507976185LK1+178.5～LK1+560.5106961.50.115549682440LK1+598～LK2+27717925.61.50.1159206138090LK2+313～LK3+004.515420.451.50.1157913118695LK3+041.5～LK3+521.5108001.50.110554255420LK3+558～LK4+193158751.50.1138147105911LK4+318～LK4+5575688.21.50.113291937947LK4+557～LK4+6502957.41.50.113151719721合 计：159607822641143666 表 2 施工计划表起讫桩号处理面积总长（m）开始时间完成时间K153+000～K164+50032830.72579592024.4.202024.8.20匝道 A B C D E30860.62512982024.5.102024.8.30L...
