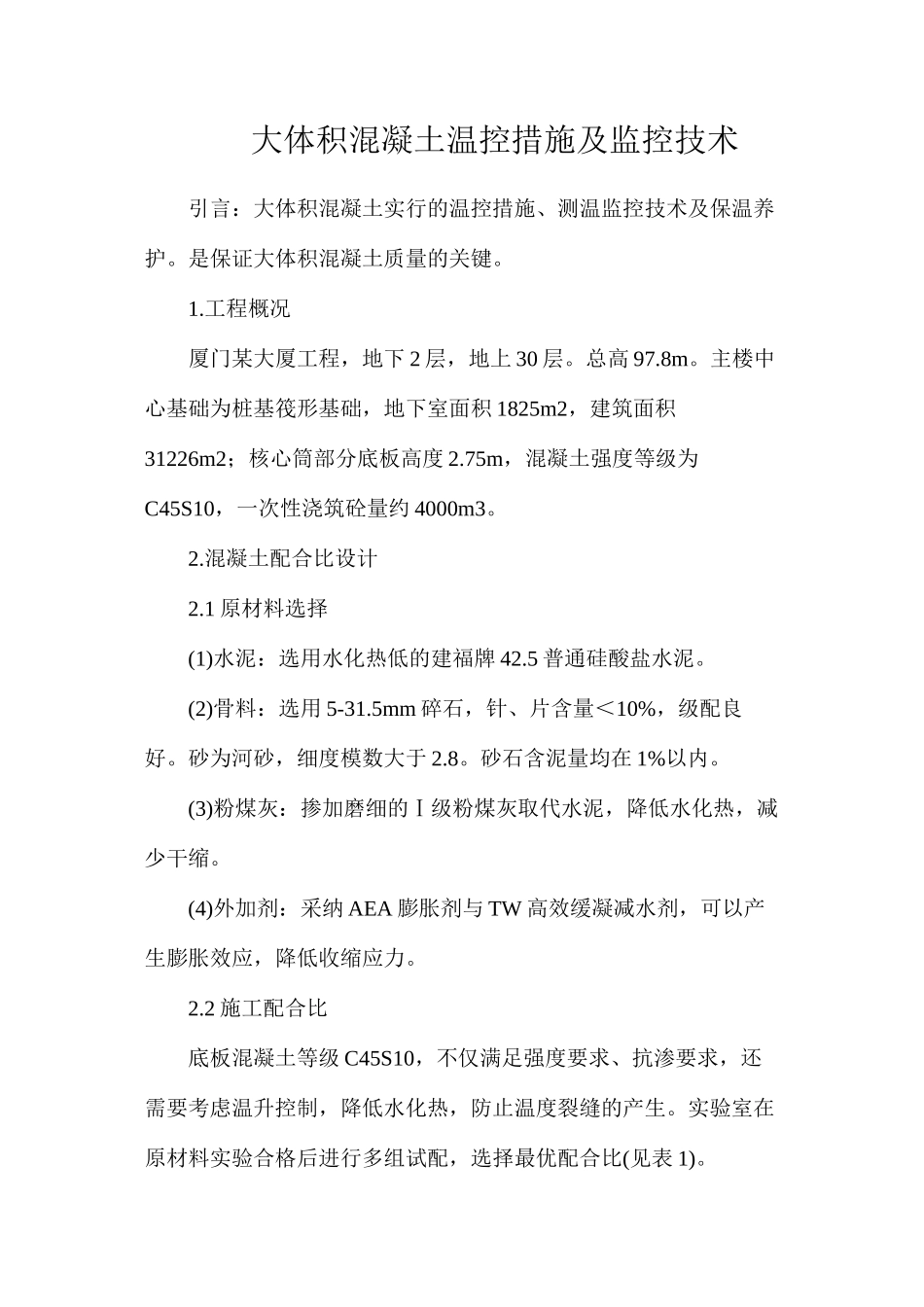

大体积混凝土温控措施及监控技术

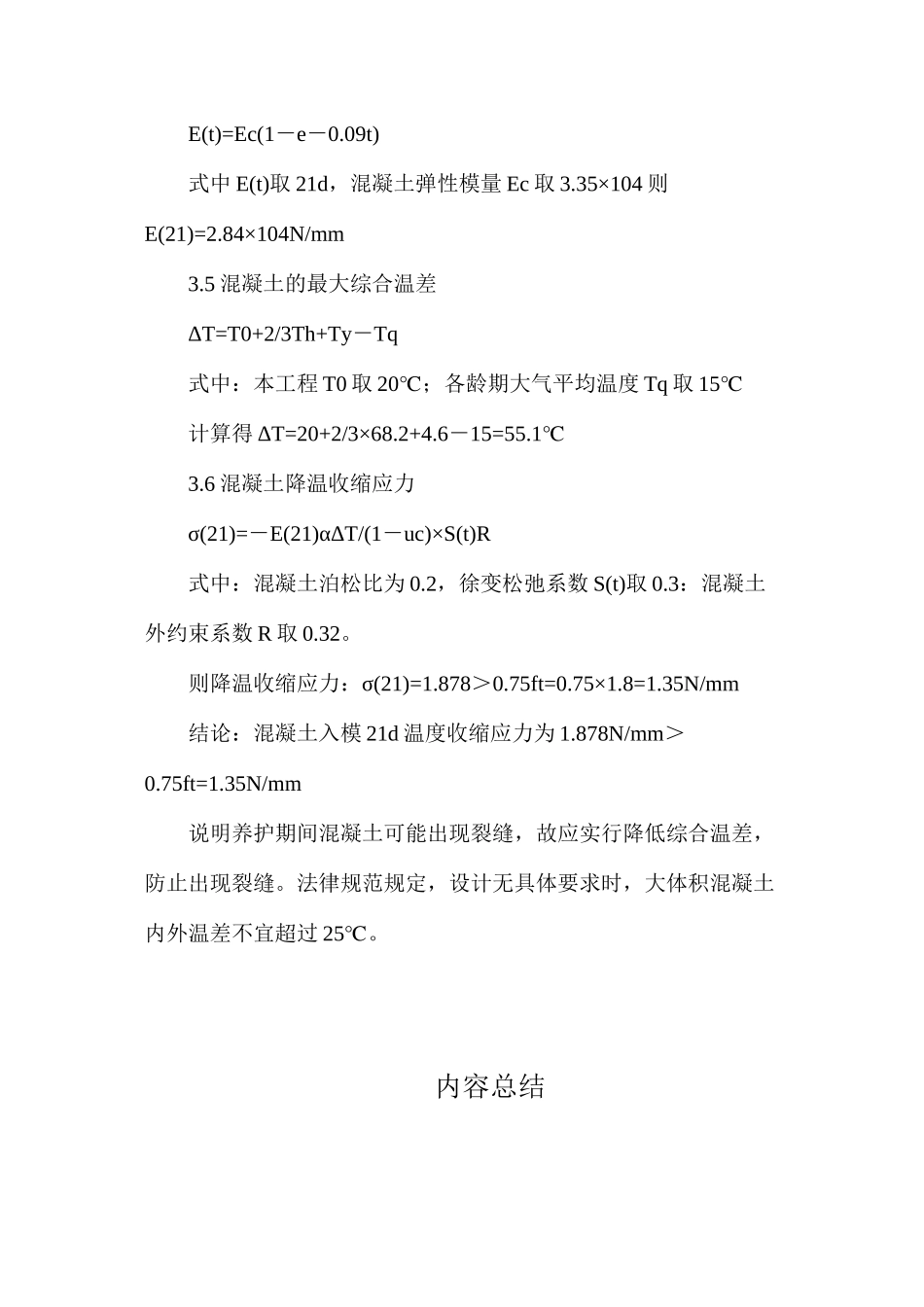

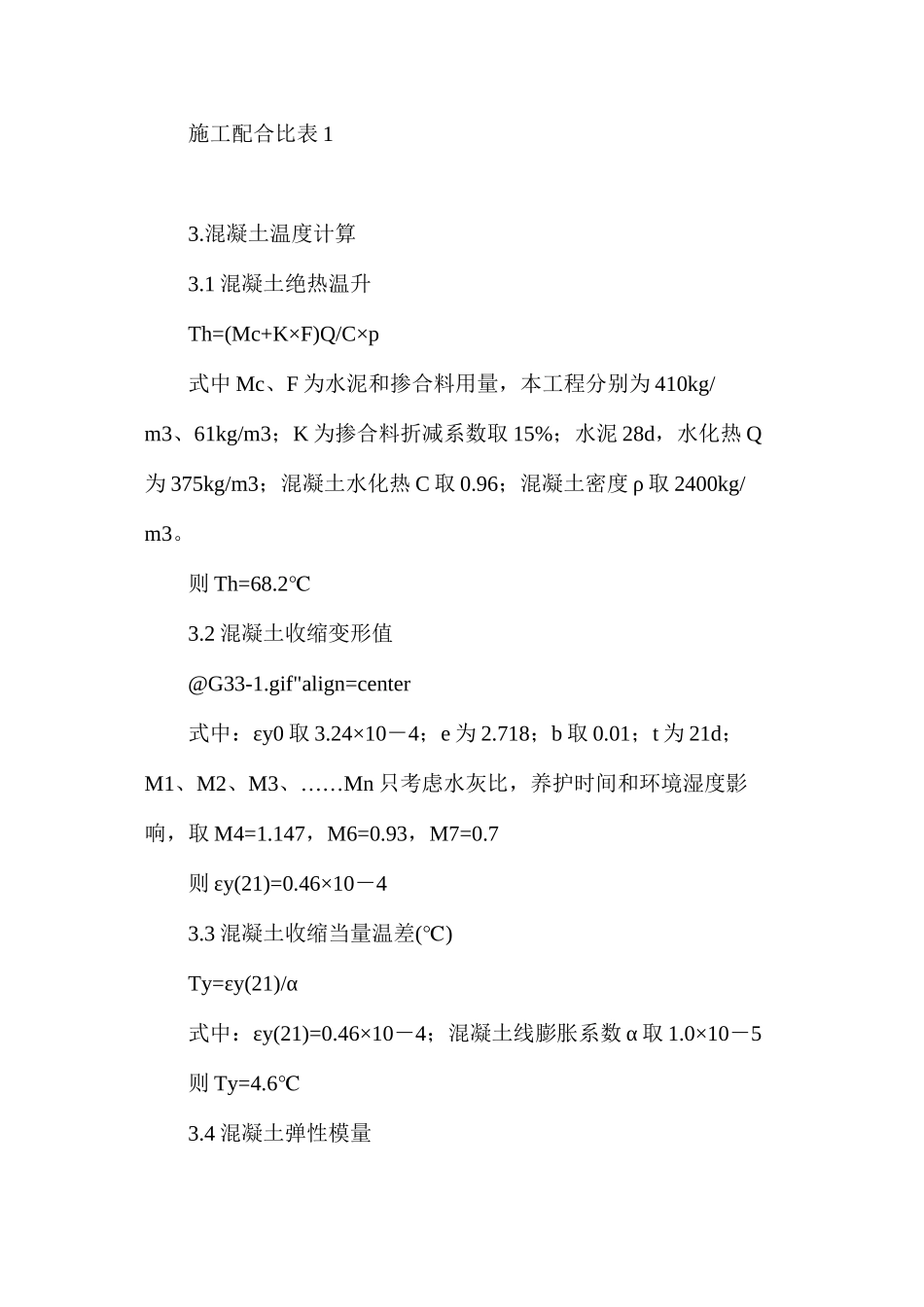

大体积混凝土温控措施及监控技术引言：大体积混凝土实行的温控措施、测温监控技术及保温养护。是保证大体积混凝土质量的关键。1.工程概况厦门某大厦工程，地下 2 层，地上 30 层。总高 97.8m。主楼中心基础为桩基筏形基础，地下室面积 1825m2，建筑面积31226m2；核心筒部分底板高度 2.75m，混凝土强度等级为C45S10，一次性浇筑砼量约 4000m3。2.混凝土配合比设计2.1 原材料选择(1)水泥：选用水化热低的建福牌 42.5 普通硅酸盐水泥。(2)骨料：选用 5-31.5mm 碎石，针、片含量＜10%，级配良好。砂为河砂，细度模数大于 2.8。砂石含泥量均在 1%以内。(3)粉煤灰：掺加磨细的Ⅰ级粉煤灰取代水泥，降低水化热，减少干缩。(4)外加剂：采纳 AEA 膨胀剂与 TW 高效缓凝减水剂，可以产生膨胀效应，降低收缩应力。2.2 施工配合比底板混凝土等级 C45S10，不仅满足强度要求、抗渗要求，还需要考虑温升控制，降低水化热，防止温度裂缝的产生。实验室在原材料实验合格后进行多组试配，选择最优配合比(见表 1)。施工配合比表 13.混凝土温度计算3.1 混凝土绝热温升Th=(Mc+K×F)Q/C×p式中 Mc、F 为水泥和掺合料用量，本工程分别为 410kg/m3、61kg/m3；K 为掺合料折减系数取 15%；水泥 28d，水化热 Q为 375kg/m3；混凝土水化热 C 取 0.96；混凝土密度 ρ 取 2400kg/m3。则 Th=68.2℃3.2 混凝土收缩变形值@G33-1.gif"align=center式中：εy0 取 3.24×10－4；e 为 2.718；b 取 0.01；t 为 21d；M1、M2、M3……、Mn 只考虑水灰比，养护时间和环境湿度影响，取 M4=1.147，M6=0.93，M7=0.7则 εy(21)=0.46×10－43.3 混凝土收缩当量温差()℃Ty=εy(21)/α式中：εy(21)=0.46×10－4；混凝土线膨胀系数 α 取 1.0×10－5则 Ty=4.6℃3.4 混凝土弹性模量E(t)=Ec(1－e－0.09t)式中 E(t)取 21d，混凝土弹性模量 Ec 取 3.35×104 则E(21)=2.84×104N/mm3.5 混凝土的最大综合温差ΔT=T0+2/3Th+Ty－Tq式中：本工程 T0 取 20℃；各龄期大气平均温度 Tq 取 15℃计算得 ΔT=20+2/3×68.2+4.6－15=55.1℃3.6 混凝土降温收缩应力σ(21)=－E(21)αΔT/(1－uc)×S(t)R式中：混凝土泊松比为 0.2，徐变松弛系数 S(t)取 0.3：混凝土外约束系数 R 取 0.32。则降温收缩应力：σ(21)=1.878＞0.75ft=0.75×1.8=1.35N/mm结论：混凝土入模 21d 温度收缩应力为 1.878N/mm＞0.75ft=1.35N/mm说明养护期间混凝土可能...
