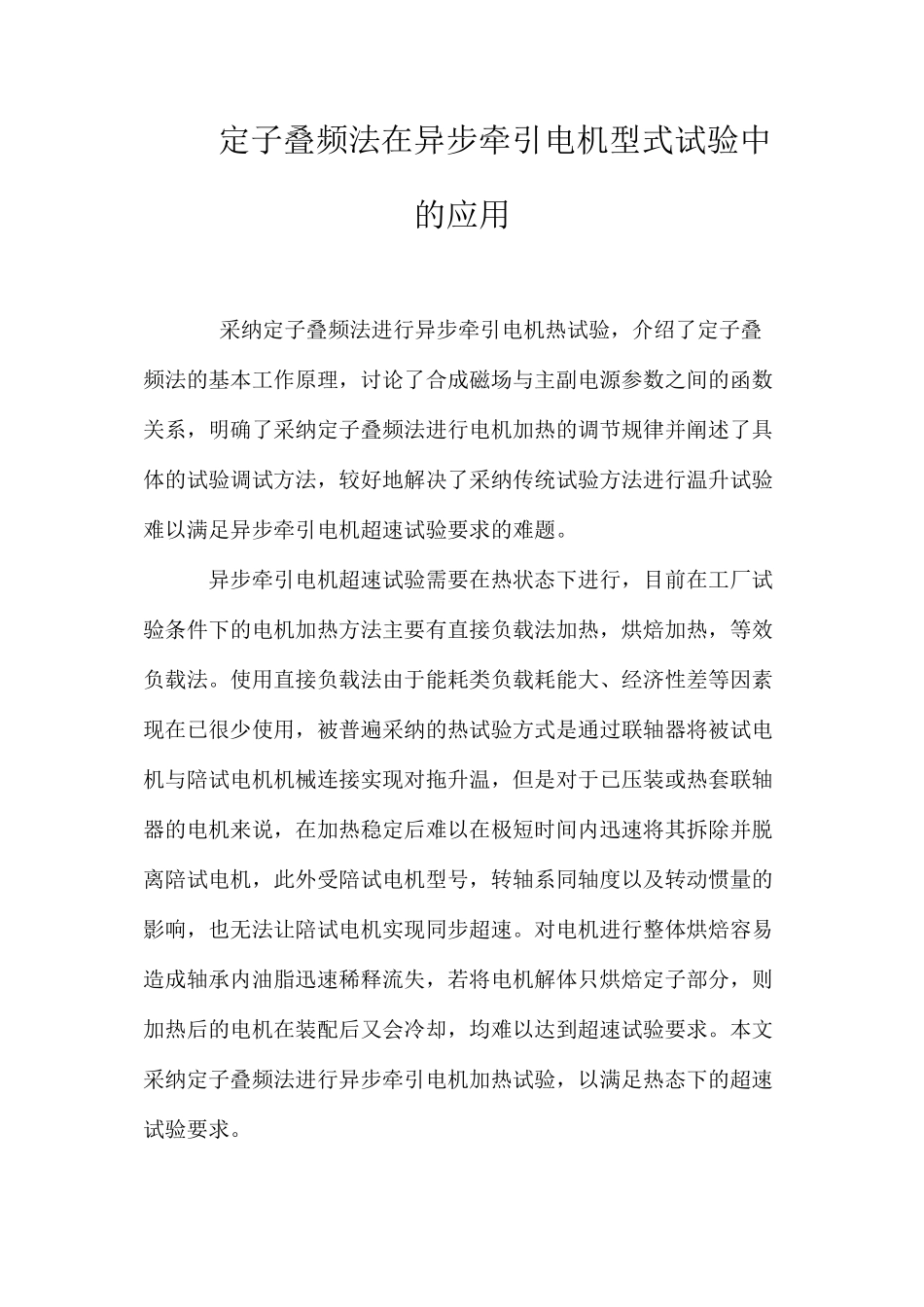

定子叠频法在异步牵引电机型式试验中的应用 采纳定子叠频法进行异步牵引电机热试验，介绍了定子叠频法的基本工作原理，讨论了合成磁场与主副电源参数之间的函数关系，明确了采纳定子叠频法进行电机加热的调节规律并阐述了具体的试验调试方法，较好地解决了采纳传统试验方法进行温升试验 难以满足异步牵引电机超速试验要求的难题
异步牵引电机超速试验需要在热状态下进行，目前在工厂试验条件下的电机加热方法主要有直接负载法加热，烘焙加热，等效负载法
使用直接负载法由于能耗类负载耗能大、经济性差等因素现在已很少使用，被普遍采纳的热试验方式是通过联轴器将被试电机与陪试电机机械连接实现对拖升温，但是对于已压装或热套联轴器的电机来说，在加热稳定后难以在极短时间内迅速将其拆除并脱离陪试电机，此外受陪试电机型号，转轴系同轴度以及转动惯量的影响，也无法让陪试电机实现同步超速
对电机进行整体烘焙容易造成轴承内油脂迅速稀释流失，若将电机解体只烘焙定子部分，则加热后的电机在装配后又会冷却，均难以达到超速试验要求
本文采纳定子叠频法进行异步牵引电机加热试验，以满足热态下的超速试验要求

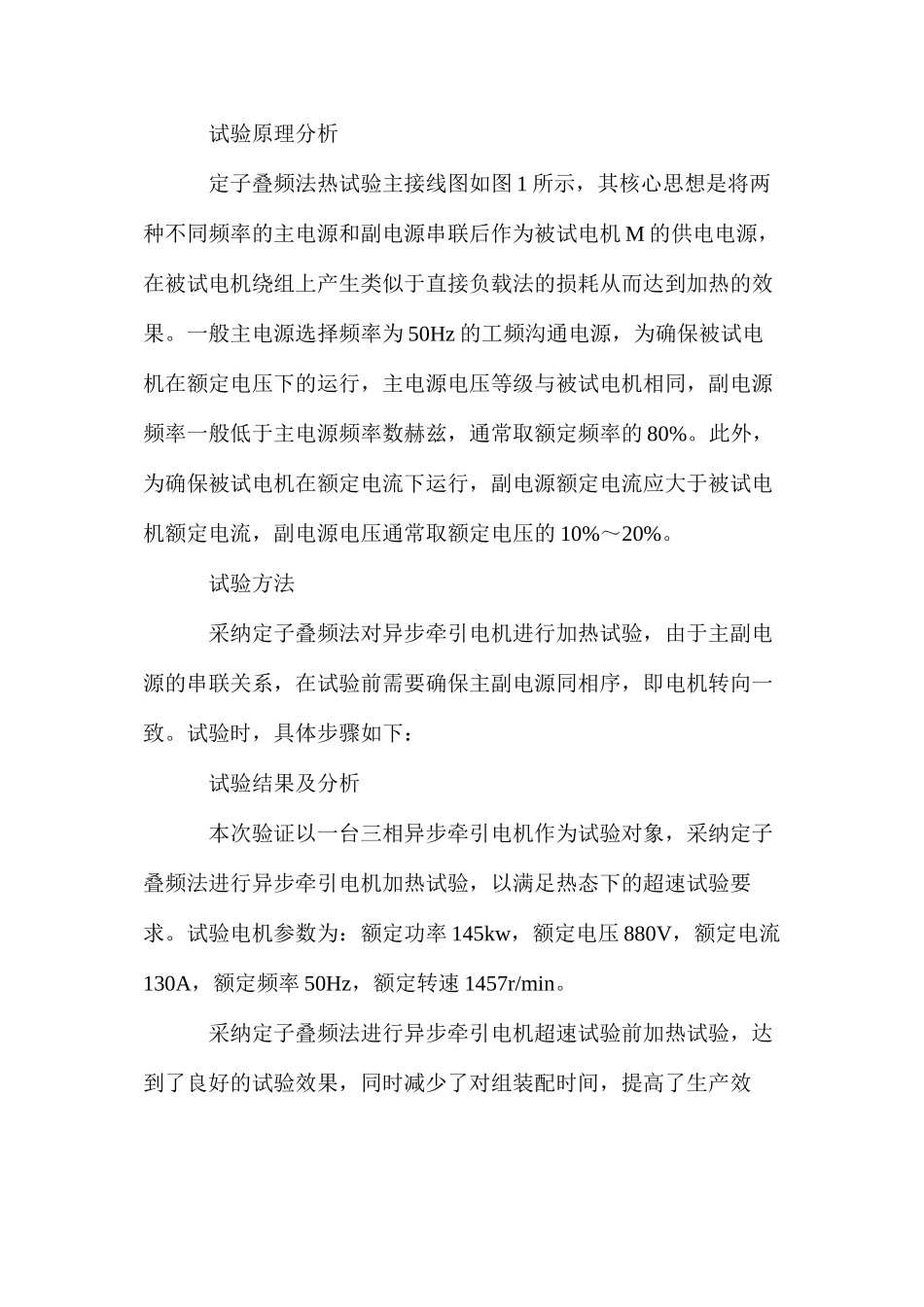

试验原理分析 定子叠频法热试验主接线图如图 1 所示，其核心思想是将两种不同频率的主电源和副电源串联后作为被试电机 M 的供电电源，在被试电机绕组上产生类似于直接负载法的损耗从而达到加热的效果
一般主电源选择频率为 50Hz 的工频沟通电源，为确保被试电机在额定电压下的运行，主电源电压等级与被试电机相同，副电源频率一般低于主电源频率数赫兹，通常取额定频率的 80%
此外，为确保被试电机在额定电流下运行，副电源额定电流应大于被试电机额定电流，副电源电压通常取额定电压的 10%～20%
试验方法 采纳定子叠频法对异步牵引电机进行加热试验，由于主副电源的串联关系，在试验前需要确保主副电源同相序，即电机转向一致
试验时，具体步骤如下： 试验结果
